Das Dilemma von PVC-Planen und Architekturmembranen: Wie erreicht man eine hohe Flammhemmung, ohne die Haftung der Beschichtung zu beeinträchtigen?

Das Dilemma von PVC-Planen und Architekturmembranen: Wie erreicht man eine hohe Flammhemmung, ohne die Haftung der Beschichtung zu beeinträchtigen?

Bei der Herstellung von PVC-Planen, Architekturmembranen und luftdichten Stoffen stehen F&E- und Verfahrensingenieure häufig vor einem disziplinübergreifenden technischen Dilemma: Wie können strenge Flammschutznormen (wie Klasse B1 oder V-0) auf der Oberflächenbeschichtung eingehalten und gleichzeitig eine außergewöhnlich hohe Schälfestigkeit zwischen der Beschichtung und dem Polyester- oder Glasfasergrundgewebe aufrechterhalten werden?

In der tatsächlichen Produktion stoßen viele Hersteller häufig auf zwei typische Fehlerarten: erstens eine schlechte Haftung zwischen Mantel und Stoff, wobei die flammhemmende Beschichtung leicht Blasen bildet oder sich ablöst; Zweitens: Selbst wenn die Oberflächenbeschichtung den vertikalen Brenntest besteht, dringt die Hitze beim Zünden schnell in die Beschichtung ein und verursacht ein „Durchbrennen“ des inneren Grundgewebes. Während dies ein Problem bei Prozessparametern wie Rakelbeschichtern oder Ofentemperaturen zu sein scheint, liegt die eigentliche Ursache tatsächlich in der chemischen Inkompatibilität zwischen dem Flammschutzsystem und dem Adhäsionssystem auf mikroskopischer Ebene.

1. Warum „bekämpfen“ Flammschutz- und Adhäsionssysteme einander?

Um dieses Problem zu lösen, müssen wir zunächst die „dreischichtige Pyramidenstruktur“ von PVC-beschichteten Stoffen anatomisieren (obere flammhemmende Beschichtung + Verbindungs-/Haftschicht + Basisstoffsubstrat). Der Konflikt zwischen Flammschutz und Haftung wird durch drei mikroskopische Mechanismen verursacht:

I. Beeinträchtigung und Zerstörung der Haftschicht durch Flammschutzmittel

Herkömmliche anorganische Flammschutzmittel oder bestimmte Additive auf Halogen-/Phosphorbasis weisen häufig eine schwache Säure oder Alkalität auf. Während des Flussmittels/Plastifizierens bei hoher Temperatur katalysieren diese freien sauren oder basischen Komponenten eine vorzeitige Vernetzung oder einen thermischen Abbau des Verbindungsschichtharzes (z. B. Polyurethan oder modifiziertes PVC-Harz), was dazu führt, dass die Schälfestigkeit drastisch abfällt. Darüber hinaus verdünnen hochgefüllte anorganische Flammschutzmittel wie Aluminiumtrihydroxid (ATH) den wirksamen Harzgehalt in der Haftschicht drastisch und verhindern so, dass die Paste vollständig in die Fasern des Grundgewebes eindringt und sich dort festsetzt.

II. Mangelnde Wärmedämmung führt zum „Durchbrennen“ des Grundgewebes

Viele Formulierungen zeigen bei der Prüfung, dass die Oberflächenbeschichtung selbst nicht brennbar ist. Da das Flammschutzsystem jedoch beim Erhitzen keine kontinuierliche und dichte Verkohlungsschicht bildet oder das Verbindungsschichtharz selbst leicht entflammbar ist, wird die Wärme der Flamme direkt durch die Beschichtung geleitet. Infolgedessen wird das Grundgewebe aufgrund des Fehlens eines wirksamen Schutzes in der kondensierten Phase sofort „durchgebrannt“.

III. Inhärente Mängel des traditionellen Antimontrioxidsystems

Als herkömmliches Rückgrat von PVC-Flammschutzmitteln hat Antimontrioxid (ATO) in den letzten Jahren unter explodierenden Preisen und einer hohen Rauchdichte unter Beschuss gelitten. Noch wichtiger ist, dass hochmaschige ATO-Feststoffpartikel während der Plastifizierung dazu neigen, zur Grenzfläche zu wandern und ein „Pulverisolationsband“ zwischen der Haftschicht und der Deckschicht zu bilden. Dadurch wird die chemische Bindung zwischen den Vernetzungsmitteln in der Verbindungsschicht und dem Grundgewebe erheblich behindert. Folglich ist die Einführung hocheffizienter Antimontrioxid-Ersatzstoffe zur Verbesserung der Systemkompatibilität und der Kostenstruktur zu einem unvermeidlichen Trend für die Branche geworden.

2. Der Durchbruch: Entwicklung eines integrierten Systems „Flammschutzmittel-Haftung“.

Der Kern zur Lösung dieses Dilemmas liegt in der Umstellung von einem „siloierten Ansatz“ auf eine „Systemintegration“ und die Schaffung eines einheitlichen Formulierungs- und Verarbeitungsrahmens:

• Wählen Sie eine hochkompatible synergistische Flammschutzlösung: Verzichten Sie auf einzelne, hochgefüllte Additivsysteme. Es wird empfohlen, umweltfreundliche Antimontrioxid-Ersatzstoffe (wie YINSU Flame Retardant FR-03 ) zu verwenden, die mit flüssigen Phosphatester-Weichmachern vermischt sind. Diese Lösung reduziert effektiv den Säuregehalt des Systems und minimiert so die chemische Korrosion des Haftharzes. Gleichzeitig bildet sich durch die Einführung nanoskaliger Verkohlungsstoffe (z. B. das geschichtete Magnesium-Aluminium-Flammschutzmittel FR-ML-01 ) in der kondensierten Phase während des Erhitzens schnell eine dichte, kontinuierliche Barriere aus einem anorganischen Kohlenstoffverbundwerkstoff. Dadurch wird die Wärmeübertragung auf das Grundgewebe perfekt blockiert und ein „Durchbrennen“ verhindert.

• Optimieren Sie die Formulierung der Bindungs-/Haftschicht: Integrieren Sie gezielt Silan-Haftvermittler (z. B. KH-550) oder aktive Isocyanat-Vernetzungsmittel in die Bindungsschicht, um eine chemische kovalente Bindung „Brücke“ zwischen der PVC-Matrix und den Esterbindungen des Polyester-Grundgewebes aufzubauen. Kontrollieren Sie in der Zwischenzeit die Dicke der Verbindungsschicht streng zwischen 0,05 und 0,1 mm, um die Migration von Flammschutzmitteln durch eine zu dicke Beschichtung zu verhindern.

• Präzise Anpassung der Prozessparameter: Während der Produktion sollte die Plastifizierungstemperatur der Deckschicht streng auf 180–200 °C kontrolliert werden, um zu verhindern, dass sich die Haftschicht aufgrund lokaler Überhitzung zersetzt. Bei hochdichten, schwach polaren Polyestergrundgeweben wird dringend empfohlen, vor der Beschichtung eine Plasmabehandlung durchzuführen oder mit einer Grundierung vorzubeschichten, um die Oberflächenenergie zu erhöhen.

• 3. Leistungsüberprüfung und kommerzieller Wert

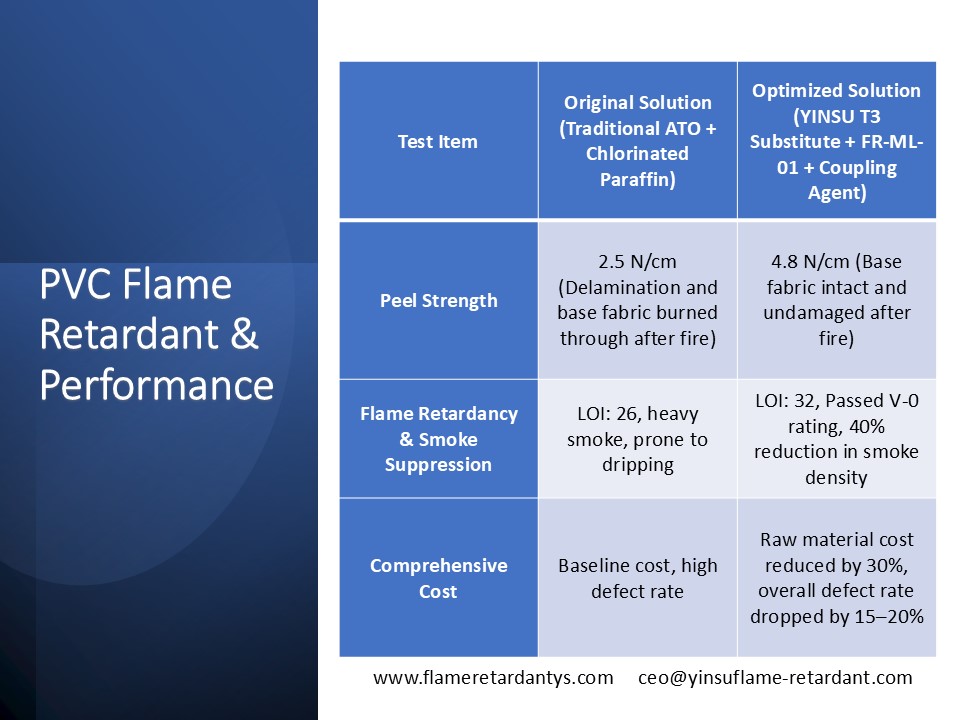

Durch die Anpassung an die oben genannte „integrierte“ Lösung hat das Material einen qualitativen Sprung sowohl in den physikalischen Eigenschaften als auch in der Wirtschaftlichkeit erzielt. Nachfolgend finden Sie die Vergleichsdaten aus Labor- und Massenproduktionsversuchen:

Bei einer wissenschaftlich entwickelten Formulierung können Kostenoptimierung und Leistungssteigerung vollständig Hand in Hand gehen. Dadurch werden nicht nur die Ausgaben für die Rohstoffbeschaffung direkt gesenkt, sondern auch versteckte Ausschusskosten eliminiert, indem die Ausbeute des Produkts beim ersten Durchgang erheblich gesteigert wird.

4. Fallstudie aus der Praxis: Der Wandel einer Planenfabrik von „unbondable“ zu „beim ersten Versuch bestanden“

Ein großer inländischer Hersteller von PVC-Architekturmembranen litt seit langem unter der Randablösung beim Schneiden fertiger Membranen. Darüber hinaus haben ihre Produkte aufgrund des „Durchbrennens des Grundgewebes“ wiederholt die Brenntests nach europäischem Standard nicht bestanden.

Nachdem unser technisches Team eingegriffen hatte, überarbeiteten wir die Formulierung systematisch. Zunächst wurde das Antimontrioxid in der Originalrezeptur vollständig durch YINSU Flame Retardant FR-03 ersetzt und die Dosierung genau von 5 Teilen auf 3,5 Teile reduziert . Zweitens wurden 8 Teile FR-ML-01 und 2 Teile flüssiger Phosphatester in die obere flammhemmende Beschichtung eingemischt. Schließlich wurde eine Spurenmenge von 0,5 % Silan-Haftvermittler in die Verbindungsschicht eingearbeitet und die Beschichtungstemperaturen der Zonen 1 und 2 des Ofens wurden fein auf 195 °C eingestellt.

Die Verbesserungen waren bemerkenswert: Die Schälfestigkeit der Membran stieg von fragilen 2,1 N/cm auf beeindruckende 5,2 N/cm und sicherte sich problemlos die UL94 V-0- Zertifizierung. Darüber hinaus wurden auch nach 2.000 Stunden künstlicher Bewitterungsprüfung keine Anzeichen einer Delaminierung beobachtet. Was die Beschaffungsentscheider am meisten zufriedenstellte, war, dass die gesamten Rohstoffkosten pro Tonne Membran direkt um 1.200 RMB gesenkt wurden.

5. Schlussfolgerung und umsetzbare Empfehlungen

Der Konflikt zwischen Flammschutz und Haftung bei PVC-beschichteten Stoffen ist keineswegs ein unlösbarer Stillstand. Während die Branche darüber debattiert, ob es sich um ein „Prozessproblem oder ein Problem mit dem Formulierungssystem“ handelt, besteht die zukunftsweisende Antwort immer darin, das System mit ganzheitlichem Denken neu zu definieren . Durch die Nutzung der Synergie zwischen umweltfreundlichen Antimontrioxid-Ersatzstoffen und hocheffizienten Nano-Verkohlungsmitteln in Kombination mit einer Grenzflächenvernetzungsmodifikation können Hersteller nahtlos eine hochstufige Flammhemmung freischalten und gleichzeitig eine überlegene Schälfestigkeit beibehalten.

Kontaktieren Sie noch heute unser technisches Expertenteam:

Wenn Sie derzeit mit Problemen wie Beschichtungsablösung, Durchbrennfehlern oder exorbitanten Rezepturkosten konfrontiert sind, nehmen Sie bitte Kontakt mit uns auf. Wir können kostenlose Testmuster von YINSU Flame Retardant FR-03, FR-ML-01 und speziellen Haftvermittlern bereitstellen , und unsere Anwendungstechniker führen ein Einzelaudit Ihrer aktuellen Formulierung durch, um einen Formulierungsdesign-Leitfaden für Flammschutzmittel und Haftung in beschichteten Stoffen für Ihr Unternehmen anzupassen.
