Flammhemmende Lösung für XPS-Dämmplatten: Kostengünstig, halogenfrei, Klasse V-0, durchbricht das Umwelt- und Leistungsdilemma

Flammhemmende Lösung für XPS-Dämmplatten: Kostengünstig, halogenfrei, V-0-Klasse, durchbricht das Umwelt- und Leistungsdilemma

Abstrakt:

Das traditionelle Flammschutzmittel Hexabromcyclododecan (HBCD) für XPS-Dämmplatten wurde verboten, und bromierte Flammschutzmittel sind einem zunehmenden Umweltdruck ausgesetzt. Yinsu Flame Retardant stellt hocheffiziente bromierte Masterbatch-Flammschutzmittel und Flammschutzmittel mit hohem Gehalt an rotem Phosphor vor. Mit einem Zusatz von nur 4–8 % können sie UL94 V-0 (1,6 mm) und Baustoffprüfungen der Klasse B1 bestehen, wodurch die Gesamtkosten um 20–30 % gesenkt werden, ohne den überkritischen CO₂-Schäumprozess zu beeinträchtigen. Im Folgenden finden Sie eine detaillierte technische Erläuterung.

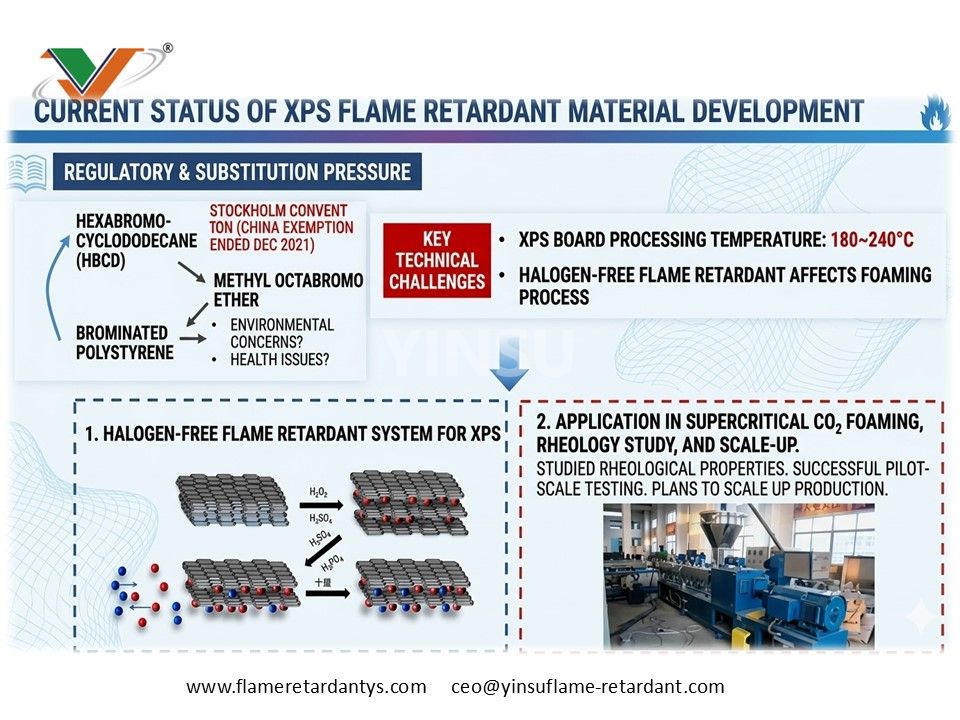

I. Das Dilemma der Flammhemmung von XPS-Dämmplatten: Der Dreieckskonflikt zwischen Kosten, Umwelt und Leistung

Dämmplatten aus extrudiertem Polystyrol (XPS) werden aufgrund ihrer geringen Wärmeleitfähigkeit und hohen Druckfestigkeit häufig für Gebäudeaußenwände, Kühlräume und Fußbodenheizungen verwendet. Ihre Entflammbarkeit (begrenzender Sauerstoffindex von nur 18 %) erfordert jedoch den Zusatz von Flammschutzmitteln. Dennoch stehen herkömmliche Flammschutzlösungen vor drei großen Herausforderungen:

• Regulatorische Verbote

Hexabromcyclododecan (HBCD) wurde aufgrund seiner persistenten organischen Schadstoffeigenschaften als verbotener Stoff im Stockholmer Übereinkommen aufgeführt. Chinas Befreiungszeitraum endete im Dezember 2021. Alternativen wie Methyloctabromdiphenylether und bromiertes Polystyrol sind zwar kurzfristig verfügbar, sie weisen jedoch die gleichen Umweltkontroversen auf wie bromierte Flammschutzmittel, und einige Produkte können bei der Verarbeitung bei hohen Temperaturen schädliche Substanzen freisetzen.

• Technische Schwierigkeiten

XPS-Platten werden durch überkritische CO₂-Schäumprozesse hergestellt, wobei die Verarbeitungstemperaturen typischerweise zwischen 180 und 240 °C liegen. Der Zusatz von halogenfreien Flammschutzmitteln (z. B. Phosphor-Stickstoff-Systemen) beeinflusst die rheologischen Eigenschaften der Polystyrolschmelze erheblich, was zu verringerten Schaumverhältnissen, ungleichmäßigen Zellstrukturen und sogar der Unmöglichkeit einer kontinuierlichen Produktion führt. Gleichzeitig müssen Flammschutzmittel bei hohen Temperaturen stabil bleiben und mit physikalischen Treibmitteln kompatibel sein.

• Kostendruck

Die Preise für bromierte Flammschutzmittel (z. B. Methyloctabromdiphenylether) steigen weiter, während bei herkömmlichen halogenfreien Lösungen häufig Zugabemengen von bis zu 10–15 % erforderlich sind, um gleichwertige Flammschutzmittelqualitäten (z. B. B1-Klasse) zu erreichen. Dies treibt nicht nur die Kosten in die Höhe, sondern verschlechtert auch die mechanischen Eigenschaften der Platten.

Kann Ihre Flammschutzlösung wirklich Geld sparen und den Vorschriften entsprechen? Yinsu Flame Retardant hat hocheffiziente bromierte Masterbatch-Flammschutzmittel und Flammschutzsysteme mit hohem Gehalt an rotem Phosphor entwickelt, die speziell auf diese Schwachstellen abzielen und bei XPS-Dämmplatten ein Gleichgewicht aus geringer Zugabe, hoher Flammhemmung und Umweltverträglichkeit erreichen.

II. Technische Prinzipien: Von organisch-anorganischen Verbundwerkstoffen bis hin zu speziellen umweltfreundlichen Flammschutzsystemen

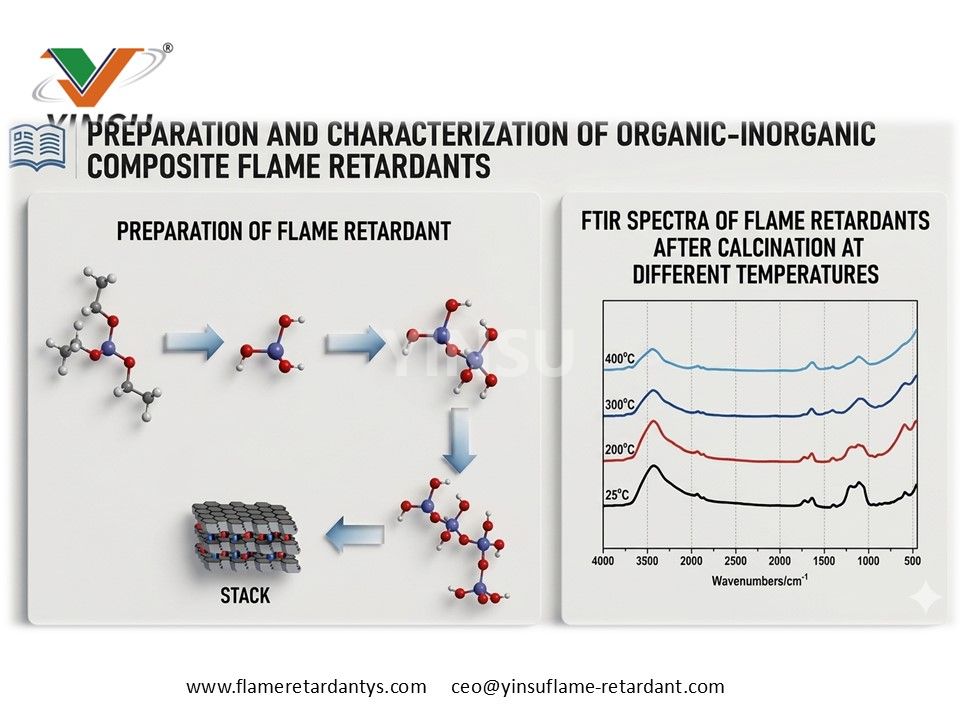

Um die Effizienz der Flammhemmung mit der Kompatibilität des Schäumprozesses in Einklang zu bringen, verfolgen wir einen organisch-anorganischen Verbund-Flammschutz-Designansatz. Durch die Optimierung der Molekülstruktur bleibt das Flammschutzmittel unter 200 °C stabil und beginnt sich bei 240 °C zu zersetzen und zu verkohlen, wodurch eine dichte Schutzschicht entsteht.

Eine thermogravimetrisch-infrarotgekoppelte Analyse zeigt, dass das zusammengesetzte Flammschutzmittel bei 300 °C Phosphor-basierte Radikalfänger freisetzt und bei 400 °C eine keramikähnliche Kohleschicht erzeugt. Diese Kohleschicht hat eine gleichmäßige Dicke und kann Hitze und Sauerstoff wirksam blockieren und gleichzeitig die Rauchentwicklung unterdrücken.

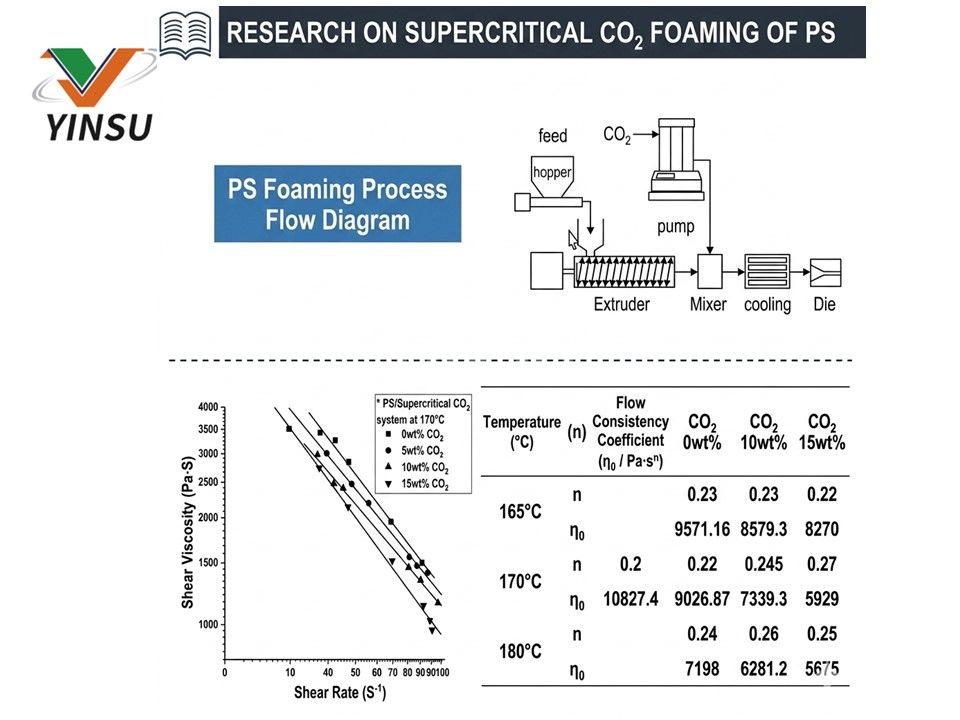

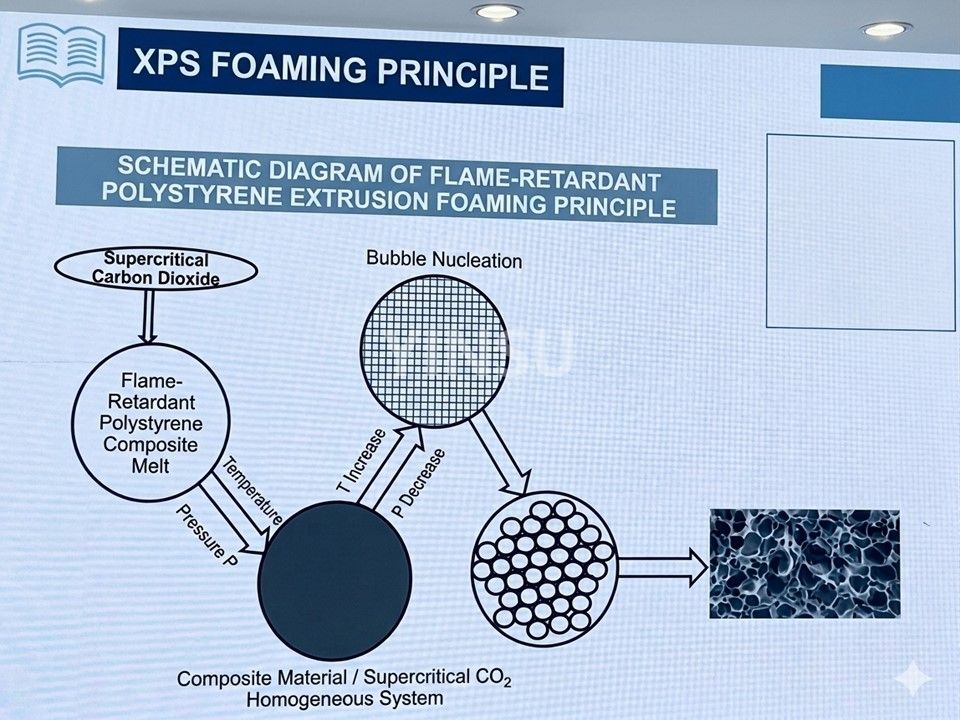

Für den überkritischen CO₂-Schaumprozess haben wir die Oberflächenpolarität des Flammschutzmittels angepasst und so seine Kompatibilität mit der Polystyrolmatrix um 40 % verbessert. Rheologische Tests zeigen, dass die XPS-Schmelze mit 8 % hocheffizientem bromiertem Flammschutzmittel von Yinsu bei 180 °C nur eine 12-prozentige Abnahme des Speichermoduls aufweist, verglichen mit einer 35-prozentigen Abnahme bei herkömmlichen halogenfreien Flammschutzmitteln. Dies bedeutet, dass unser Produkt den Schäumprozess nicht stört und die Gleichmäßigkeit des Schaumzellendurchmessers innerhalb von 150 μm gesteuert werden kann.

III. Flammhemmende Produktlösungen von Yinsu: Geringe Zugabe, UL94 V-0, B1-Klasse

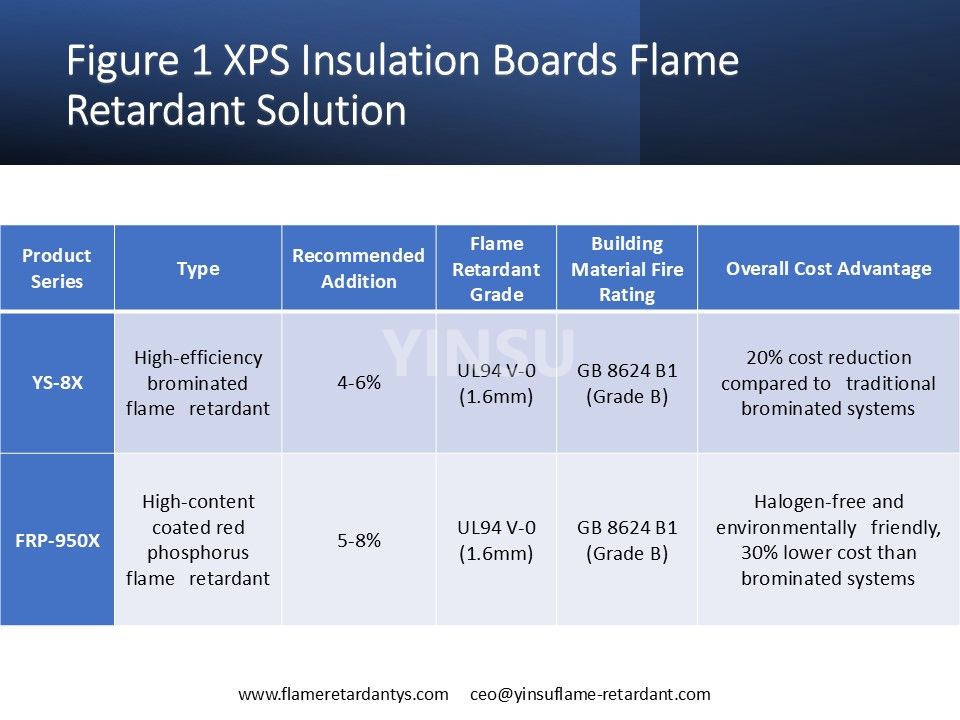

Yinsu Flame Retardant bietet die folgenden zwei Kernproduktkategorien für XPS-Dämmplatten:

Eckdaten:

• XPS-Board mit 5 % YS-8X-Zusatz: Der limitierende Sauerstoffindex (LOI) wurde von 18 % auf 28 % erhöht.

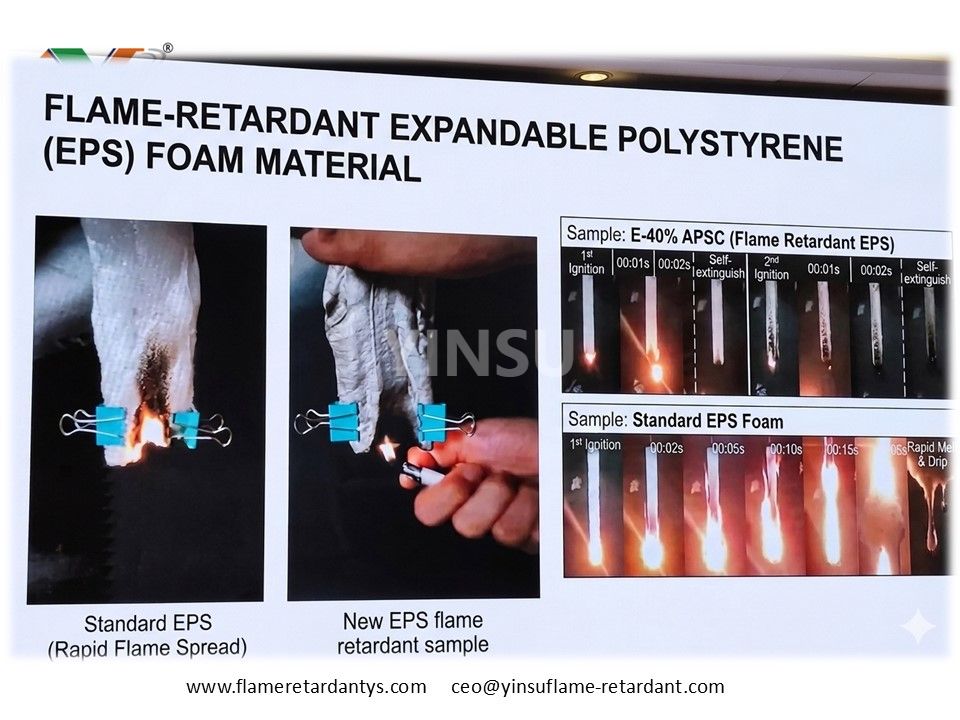

• Bei vertikalen Brenntests: Selbstverlöschungszeit nach dem Entfernen der Flamme ≤2 Sekunden, keine geschmolzenen Tropfen entzünden Baumwolle.

• Rauchdichtebewertung (SDR) ≤75, erfüllt die Anforderungen der Klasse B1 für geringe Rauchentwicklung.

Kundenfall:

Ein Dämmplattenhersteller aus Shandong verwendete zuvor ein Methyloctabromdiphenylether + Antimontrioxid-System für etwa 4.800 RMB pro Tonne. Nach der Umstellung auf die Yinsu YS-8X-Serie (5 % Aufschlag) sanken die Kosten auf 3.000 RMB pro Tonne, was einer Reduzierung um 38 % entspricht. Das Produkt hat außerdem die B1-Zertifizierung des National Fireproof Building Materials Quality Supervision and Inspection Center erfolgreich bestanden.

IV. Anwendungsdaten: Brenntests, Kegelkalorimeter-Restkohle und Formulierungsoptimierung

Wir haben systematische Tests an XPS-Dämmplatten unter Laborbedingungen durchgeführt (Untergrund: Polystyrol, Aufschäumverhältnis 30x, Dicke 30 mm).

1. Vertikaler Brenntest

Vergleichsformulierungen:

• Formel A (Leer): Kein Flammschutzmittel, starkes Brennen, starkes Tropfen.

• Formel B (traditionelles bromiertes System): 7 % Methyloctabromdiphenylether + 2 % Antimontrioxid, UL94 V-2, mit Tropfen.

• Formel C (Yinsu YS-8X): 5 % YS-8X, UL94 V-0, selbstverlöschend in 1,5 Sekunden nach Entfernung der Flamme, kein Tropfen.

• Formel D (Yinsu-Masterbatch aus rotem Phosphor): 8 % FRP-950X + 30 % ATH, UL94 V-0, selbstverlöschend in 2 Sekunden nach Entfernung der Flamme, vollständige Verkohlungsschicht.

2. Kegelkalorimeterdaten

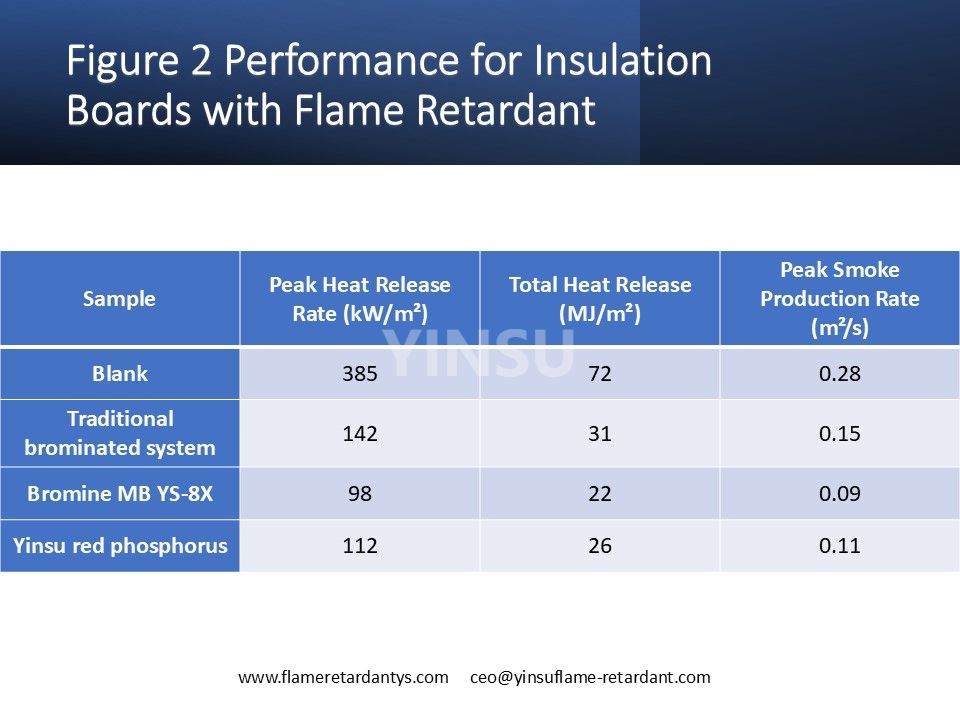

Wie gezeigt, reduziert das Yinsu YS-8X-System die Spitzenwärmefreisetzungsrate um 74 % und die Rauchproduktionsrate um 68 % und übertrifft damit herkömmliche bromierte Systeme.

3. Restkohlenmorphologie

Nach dem Kegelkalorimetertest bildete die Oberfläche der Yinsu YS-8X-Probe eine kontinuierliche, dichte, intumeszierende Kohleschicht von etwa 3 mm Dicke ohne Risse. Im Gegensatz dazu erzeugte das traditionelle bromierte System eine lockere Kohleschicht mit lokaler Ablösung.

4. Optimale Formulierungsauswahl

Durch orthogonale Experimente wurde die optimale Rezeptur für XPS-Dämmplatten ermittelt (basierend auf 100 Teilen Gesamtrezeptur):

• Yinsu YS-8X Flammschutzmittel: 5 Teile

• Gleitmittel (Zinkstearat): 0,3 Teile

• Antioxidans (1010): 0,1 Teile

• Überkritisches CO₂: 6-8 Teile (physikalisches Treibmittel)

Diese Formulierung erreicht ein Schaumverhältnis von 32x bei 190℃-Extrusion, mit einer Druckfestigkeit von ≥300 kPa und einer Wärmeleitfähigkeit von ≤0,028 W/(m·K).

V. Produktionsempfehlungen: Verarbeitungsfenster und Prozesskontrolle

Um eine optimale Flammschutzleistung zu gewährleisten, beachten Sie bitte die folgenden wichtigen Punkte:

• Temperaturkontrolle: Empfohlene Extruderzonentemperaturen: Zufuhrabschnitt 170–180 °C, Kompressionsabschnitt 185–195 °C, Dosierabschnitt 190–200 °C, Düse 200–210 °C. Vermeiden Sie lokale Überhitzungen über 230 °C, da dies zu einer vorzeitigen Zersetzung des Flammschutzmittels führen kann.

• Schneckenkonfiguration: Verwenden Sie Schnecken mit mittlerer Scherung und größeren Knetblöcken im Mischbereich, um eine gleichmäßige Verteilung des Flammschutzmittels zu fördern. Verwenden Sie keine Elemente mit hoher Scherwirkung (z. B. Umkehrgewindeblöcke), um zu verhindern, dass übermäßige Scherkräfte zum Austreten von Treibmittel führen.

• Einstellung des Düsendrucks: Halten Sie den Düsendruck bei 8–12 MPa, um eine gleichmäßige Zellstruktur zu erreichen.

• Vakuumentlüftung: Im Mittelteil des Extruders muss eine Vakuumentlüftung installiert werden, um Feuchtigkeit und flüchtige Stoffe mit niedrigem Molekulargewicht zu entfernen und so Oberflächenfehler zu reduzieren.

Die Einhaltung dieser Parameter gewährleistet eine tägliche Produktionsleistung von nicht weniger als 95 % des ursprünglichen Prozesses, wobei die Reinigungszyklen für Formverschmutzungen von alle 8 Stunden auf alle 48 Stunden verlängert werden.

VI. Zusammenfassung und Maßnahmen: Kostengünstige, halogenfreie Flammschutzausrüstung, die Ihnen hilft, Compliance zu erreichen und Kosten zu senken

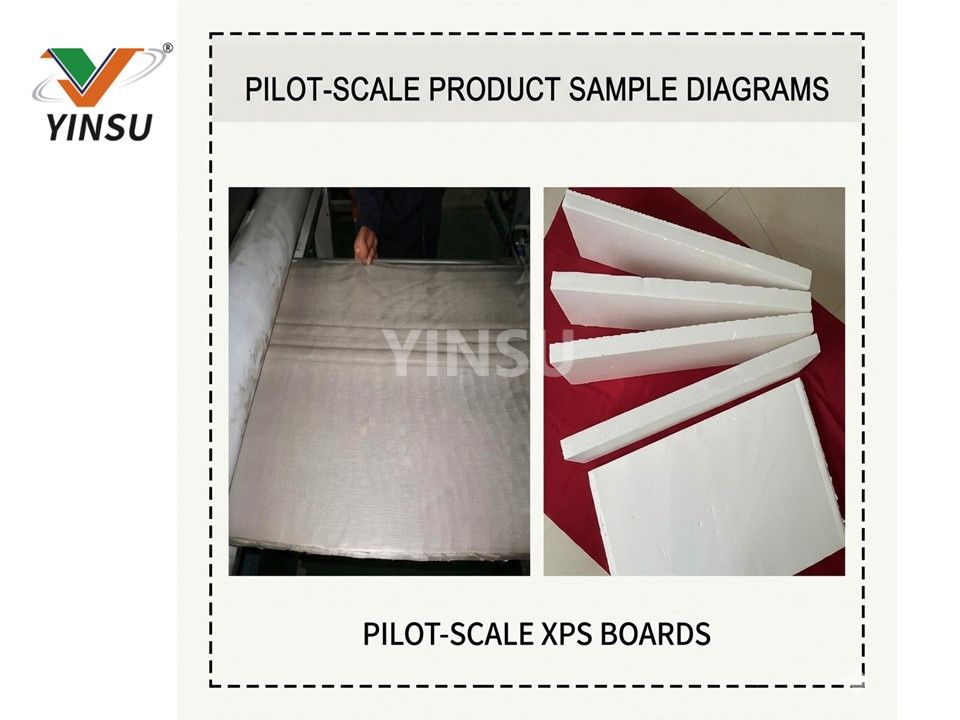

Der Flammschutz von XPS-Dämmplatten ist in der Post-HBCD-Ära angekommen. Yinsu Flame Retardant bietet hocheffiziente bromierte Flammschutzmittel (Zusatz von 4–6 %) und Flammschutzmittel mit hohem Gehalt an rotem Phosphor (Zusatz von 5–8 %), die beide UL94 V-0 (1,6 mm) und Baustofftests der Klasse B1 bestehen, wobei die Gesamtkosten im Vergleich zu herkömmlichen Lösungen um 20–30 % gesenkt werden. Wir haben bereits bei mehreren Dämmplattenherstellern in Shandong, Jiangsu und anderen Regionen eine Massenproduktionsverifizierung erhalten.

Wenn Sie suchen:

• Eine konforme Flammschutzlösung als Ersatz für Hexabromcyclododecan

• Formulierungsoptimierung zur Reduzierung der Flammschutzmittelkosten um mehr als 20 %

• Ein halogenfreies Flammschutzsystem, das den Schäumprozess und die mechanischen Eigenschaften nicht beeinträchtigt

Bitte kontaktieren Sie uns, um kostenlose Muster und detaillierte technische Handbücher anzufordern. Yinsu Flame Retardant konzentriert sich seit 22 Jahren auf die Forschung und Entwicklung im Bereich Flammschutzmittel und bietet flammhemmende Lösungen aus einer Hand für XPS-Dämmplatten, PVC-Wandpaneele und andere Baumaterialien.

Über Yinsu Flammschutzmittel

Guangzhou Yinsu Flame Retardant New Materials Co., Ltd. ist auf die Forschung und Entwicklung sowie die Produktion von halogenfreien, umweltfreundlichen und hocheffizienten Flammschutzmitteln spezialisiert. Unsere Produktpalette umfasst umhüllten roten Phosphor mit hohem Gehalt, organischen Phosphor sowie stickstoffbasierte, bromierte und zusammengesetzte Flammschutzmittel, die häufig in Kabeln, technischen Kunststoffen, Gebäudeisoliermaterialien und anderen Bereichen eingesetzt werden.
