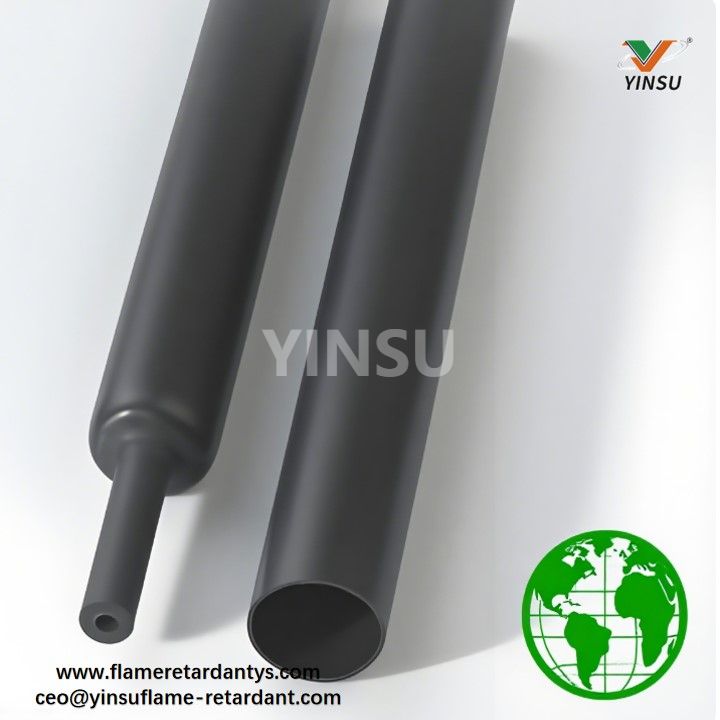

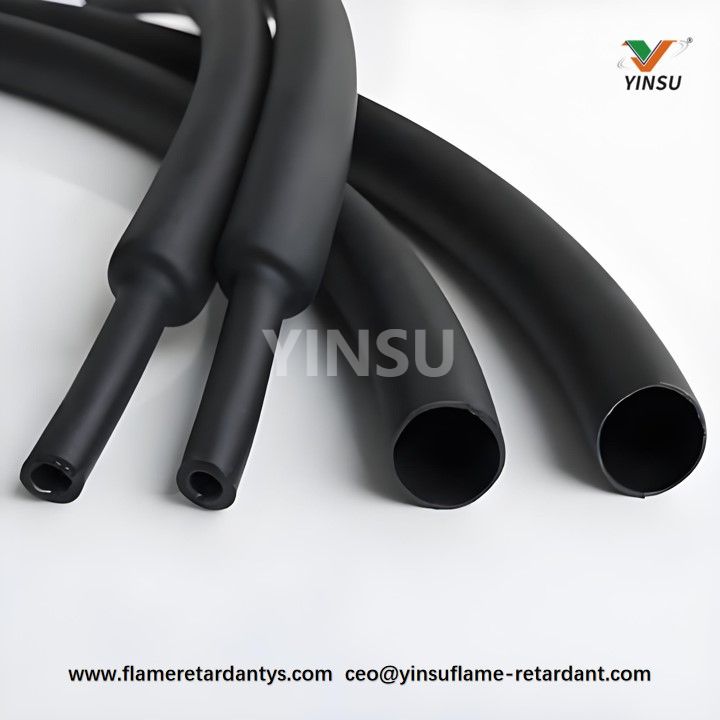

Über das Schrumpfen hinaus: Häufige Herausforderungen bei der Formulierung flammhemmender Schrumpfschläuche lösen

Über das Schrumpfen hinaus: Häufige Herausforderungen bei der Formulierung flammhemmender Schrumpfschläuche lösen

„Das Erreichen einer perfekten Flammhemmung ohne Kompromisse bei anderen Eigenschaften ist der heilige Gral für Hersteller von Schrumpfschläuchen“ – aber für Ingenieure, die Schläuche für 800-V-NEV-Hochspannungskabelbäume oder Server-Racks in Rechenzentren entwerfen , ist dieser „Gral“ nicht nur ein Ziel, sondern eine nicht verhandelbare Anforderung. Eine Formulierung, die UL VW-1 erfüllt, aber 30 % ihrer Zugfestigkeit verliert, oder die RoHS erfüllt, aber Extrusionsdüsen verstopft, versagt im realen Einsatz.

Bei der Formulierung flammhemmender (FR) Schrumpfschläuche geht es weniger um den „Ausgleich“ der Eigenschaften als vielmehr um die Eliminierung von Kompromissen – eine Leistung, die umfassende Fachkenntnisse in der Polymerchemie, der Additivdispersion und anwendungsspezifischen Belastungen erfordert. Bei YINSU FLAME RETARDANT haben wir diese Probleme für mehr als 100 Schrumpfschlauchhersteller weltweit gelöst, indem wir hocheffiziente FR-Chemikalien und kundenspezifische Konstruktionen genutzt haben, um Probleme bei der Formulierung in Wettbewerbsvorteile umzuwandeln. Im Folgenden erläutern wir die fünf kritischsten Herausforderungen bei der Formulierung (mit konkreten Daten zu ihren Auswirkungen) und die praxiserprobten Lösungen , die sowohl Compliance als auch Leistung bieten.

I. Die gemeinsamen Herausforderungen bei der Formulierung von Wärmeschrumpfschläuchen (mit branchenspezifischen Auswirkungen)

Für Materialwissenschaftler und Produktionsingenieure ist „Kompromiss“ nichts Abstraktes – es führt zu Ausschusschargen, fehlgeschlagenen Kundenaudits oder sogar Feldausfällen. So spielen sich die einzelnen Herausforderungen in der realen Fertigung ab:

1. Balance zwischen mechanischen Eigenschaften und Flammschutz: Die „Sprödigkeitsfalle“

Herkömmliche FRs (z. B. unmodifiziertes Aluminiumhydroxid/ATH) erfordern eine Beladung von 30–60 Gew.-%, um UL VW-1 zu erfüllen – dies beeinträchtigt die Flexibilität und Haltbarkeit der Polymermatrix. Zum Beispiel:

• Ein Standard-Schrumpfschlauch aus Polyolefin (PO) verliert 40–50 % seiner Zugfestigkeit (von 13 MPa auf <8 MPa, ASTM D638), wenn er mit 45 % ATH belastet wird.

• Die Bruchdehnung sinkt von 300 % (reines PO) auf <100 %, wodurch der Schlauch während der Installation anfällig für Risse wird (z. B. Biegen um NEV-Batteriepole).

• Die Schlagfestigkeit sinkt um 60 % (IZOD-Kerbschlag: 2,5 kJ/m² gegenüber 6,2 kJ/m² für reines PO) und erfüllt somit nicht die Anforderungen der Automobilindustrie an „Vibrationsbeständigkeit“ (ISO 16750-3).

Dabei handelt es sich nicht nur um ein Qualitätsproblem, sondern auch um Kosten: Spröde Rohre erhöhen die Produktionsausschussrate aufgrund von Rissen nach der Extrusion um 15–20 % .

2. Verarbeitung vs. Flammhemmung: Der „Fluss- und Dispersions-Albtraum“

Schlecht dispergierte oder inkompatible FR-Additive verhindern zwei entscheidende Schritte: Extrusion und Vernetzung.

• Extrusionsprobleme : Agglomerierte FR-Partikel (z. B. unmodifiziertes Magnesiumhydroxid/MDH) erzeugen Oberflächendefekte (Kratzer, Grübchen) und erhöhen den Düsendruck um 25–30 % , wodurch die Liniengeschwindigkeiten von 20 m/min auf <15 m/min verlangsamt werden.

• Ineffiziente Vernetzung : Halogenierte FRs (z. B. Decabromdiphenylether) können mit Peroxid-Vernetzungsmitteln reagieren und die Vernetzungsdichte um 15–20 % verringern . Dies führt zu inkonsistenten Schrumpfverhältnissen (z. B. 2:1-Schläuche schrumpfen auf 1,8:1) und zu fehlgeschlagenen Maßprüfungen.

• Staub- und Sicherheitsrisiken : Trocken gemischte Flammschutzpulver (z. B. roter Phosphor) erzeugen Staub, der das Expositionsrisiko für Arbeitnehmer erhöht und teure Lüftungsverbesserungen erfordert.

3. Elektrische Eigenschaften vs. Flammschutz: Das „Risiko eines Isolationsversagens“

Die Hauptaufgabe von Schrumpfschläuchen ist die elektrische Isolierung – und viele Flammschutzmittel machen dies zunichte. Für Hochspannungsanwendungen (z. B. EV 800-V-Kabelbäume):

• Hochbelastetes ATH reduziert die Durchschlagsfestigkeit um 20–25 % (von 22 kV/mm auf <17 kV/mm, ASTM D149), wodurch die Gefahr von Lichtbögen besteht.

• Halogenierte FRs (Brom-Antimon) erhöhen den Tangens des dielektrischen Verlusts (tanδ) bei 1 kHz von 0,001 (reines PO) auf 0,005, was zu einem Wärmestau in Hochstromkreisen führt.

• Schlecht dispergierte FRs erzeugen „Mikrohohlräume“ in der Polymermatrix, wodurch der Volumenwiderstand um 3–4 Größenordnungen (von 10⊃1;⁴ Ω·cm auf 10⊃1;⁰ Ω·cm) sinkt und die IEC 60093-Standards nicht erfüllt werden.

4. Umwelt- und Regulierungsdruck: Über die „Check-the-Box“-Compliance hinaus

Bei den heutigen Vorschriften geht es nicht nur um „Halogenfreiheit“, sie verlangen auch geringe Rauchentwicklung, geringe Toxizität und vollständige Rückverfolgbarkeit.

• EU REACH : Mehr als 10 FRs (z. B. bestimmte bromierte Verbindungen) stehen auf der SVHC-Liste und erfordern eine kostspielige Substitution.

• China GB 30288-2013 : Fordert Rauchdichte (Ds,4min) <200 (ASTM E662) und giftiges Gas (HCl) <50 ppm (ISO 5659-2) – herkömmliche Schläuche auf PVC-Basis (mit Chlor) können diese Anforderungen nicht erfüllen.

• NEV-OEM-Anforderungen : Marken wie Tesla und BYD verlangen jetzt „Cradle-to-Gate“-Nachhaltigkeitsdaten und schließen FRs mit hohem CO2-Fußabdruck aus (z. B. importiertes Antimontrioxid).

5. Kosteneffizienz: Der „Rohstoffmangel“

Steigende Preise für kritische FR-Rohstoffe (z. B. Antimontrioxid, Anstieg um 40 % im Jahresvergleich, 2023–2024) und Abfall durch schlechte Formulierungen schmälern die Margen.

• Herkömmliche ATH/MDH-Formulierungen erfordern ein zwei- bis dreimal höheres Additivvolumen, was zu höheren Versand- und Lagerkosten führt.

• Importierte Brom-Antimon-Gemische erhöhen die Rohstoffkosten um 15–20 % (im Vergleich zu lokal beschafften Alternativen) und bergen Risiken in der Lieferkette (z. B. Handelszölle).

• Ausschuss aus Verarbeitungsproblemen (z. B. Oberflächenfehler) erhöht die Produktionskosten um 0,05 bis 0,10 US-Dollar pro Meter – bei einer 100.000-Meter-Lauf bedeutet das einen Umsatzverlust von 5.000 bis 10.000 US-Dollar.

II. Innovative Lösungen, um die Kompromisse zu überwinden (mit den technischen Unterscheidungsmerkmalen von YINSU)

Der Schlüssel zur Lösung dieser Herausforderungen liegt nicht in „Kompromissen“, sondern in konstruierten FR-Systemen , die mit dem Polymer und nicht gegen es arbeiten. Nachfolgend finden Sie die Lösungen, die wir in über 100 Kundentests validiert haben:

1. Hocheffiziente FRs: Mehr Schutz, weniger Belastung

Durch die Umstellung auf hocheffiziente FR-Chemikalien können Hersteller die Beladungsmengen um 50–70 % senken – wodurch die Polymereigenschaften erhalten bleiben und gleichzeitig die Standards eingehalten werden.

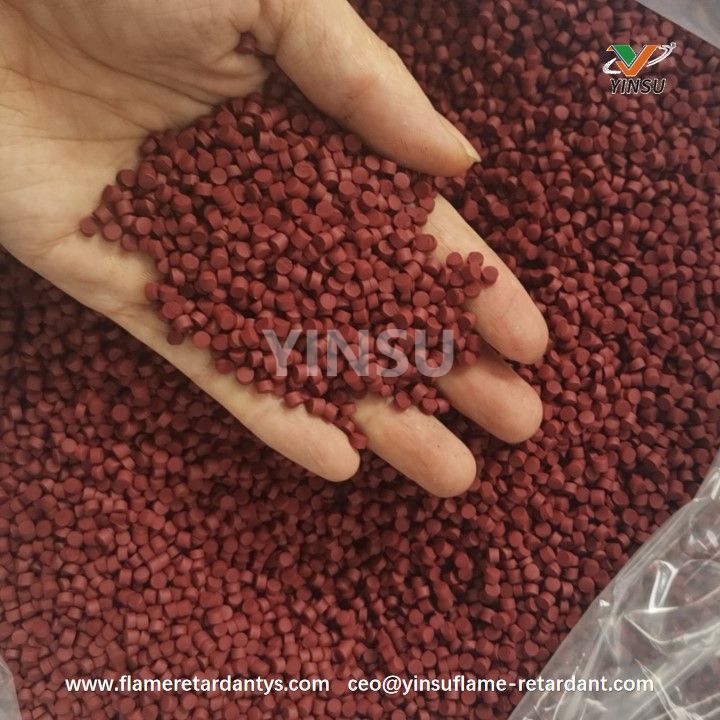

• YINSU FRP-950X eingekapselter roter Phosphor : Erreicht die UL VW-1-Konformität bei nur 5–10 Gew.-% Beladung (gegenüber 30–45 % für ATH). Bei PO-Schläuchen bedeutet das:

• Die Zugfestigkeit bleibt bei >90 % erhalten (12+ MPa, vs. <8 MPa mit ATH).

• Bruchdehnung >250 % (im Vergleich zu <100 % mit ATH), bestanden Automobil-Biegetests.

• Spannungsfestigkeit >21 kV/mm, erfüllt die Anforderungen an 800-V-EV-Kabelbäume.

• Warum es funktioniert : Die Mikroverkapselung (Epoxid-modifizierte Harzhülle) verhindert die Agglomeration von Phosphor und sorgt für eine gleichmäßige Verteilung – so sorgt weniger Additiv für eine bessere FR-Leistung.

2. Oberflächenmodifikationstechnologie: Reibungslosere Verarbeitung, gleichbleibende Qualität

Die oberflächenmodifizierten FR-Füllstoffe von YINSU beseitigen Dispersionsprobleme und rationalisieren die Produktion:

• Mit Silan behandeltes MDH : Ein Silan-Haftvermittler bindet MDH-Partikel an Polyolefine und reduziert so die Agglomeration um 90 % (Partikelgröße <5 μm gegenüber 20+ μm für unmodifiziertes MDH). Das:

• Reduziert den Düsendruck um 20 % und erhöht die Geschwindigkeit der Extrusionslinie wieder auf über 20 m/min.

• Eliminiert Oberflächenfehler und reduziert die Ausschussrate auf <5 %.

• Verbessert die Vernetzungseffizienz (Reduzierung des Peroxidverbrauchs um 10 %) und gewährleistet so konsistente Schrumpfverhältnisse (±0,05).

• Staubfreie Masterbatches : Alle YINSU FRs werden als pelletierte Masterbatches (z. B. Brom-Antimon Sb-01) geliefert, wodurch Staubbelastung vermieden und die Materialhandhabung vereinfacht wird.

3. Synergistische Systeme: 1+1 > 2 Leistung

Die synergistischen FR-Mischungen von YINSU kombinieren zwei oder mehr Chemikalien, um die Sicherheit zu erhöhen und die Kosten zu senken. Zum Beispiel:

• Phosphor-Stickstoff (PN)-Synergie : Die Kombination von FRP-950X (Phosphor) mit einem stickstoffbasierten Intumeszenzmittel (PPAP) liefert:

• Rauchdichte (Ds,4min) <150 (ASTM E662) – 30 % niedriger als FRP-950X allein.

• Giftiges Gas (CO) <400 ppm (ISO 5659-2), erfüllt die Anforderungen des Rechenzentrums an geringe Toxizität.

• Kosteneinsparungen von 10–15 % (im Vergleich zur alleinigen Verwendung von Phosphor), da Stickstoffzusätze wirtschaftlicher sind.

• Halogenfreie Synergie für FKM : Für Hochtemperatur-FKM-Rohre (z. B. unter der Motorhaube von Kraftfahrzeugen) sorgt die Mischung von FRP-950X mit nanoskaligem Siliziumdioxid (K100 von YINSU) für die Beibehaltung der FR-Leistung (UL-VW-1-Bestehen) bei Dauerbetrieb bei 120 °C – ohne Beeinträchtigung der Ölbeständigkeit (Ölquellung nach ASTM D471 <8 %).

4. Maßgeschneiderte Formulierungen: Maßgeschneidert für Ihr Polymer und Ihre Anwendung

Keine zwei Polymere (EVA, PE, FKM, PTFE) verhalten sich gleich – „one-size-fits-all“-FRs versagen. Der kundenspezifische Prozess von YINSU umfasst:

1. Polymer-Audit : Wir testen den MFI (Schmelzflussindex), die Tg (Glasübergangstemperatur) und die Vernetzungskinetik Ihres Basispolymers, um Kompatibilitätsrisiken zu identifizieren.

2. Anwendungszuordnung : Wir passen die FR-Leistung an Ihren Endverbrauch an (z. B. 800-V-EV-Kabelbäume benötigen eine hohe Spannungsfestigkeit, der Schienenverkehr benötigt eine geringe Rauchentwicklung).

3. Prototyping und Tests : Wir liefern 5–10 kg schwere Prototypen für Ihre Extrusionsversuche mit vollständigen Daten zu FR-Leistung, mechanischen Eigenschaften und Verarbeitbarkeit.

Beispiel: Für einen Kunden, der Schrumpfschläuche auf EVA-Basis für Solarmodule herstellt, haben wir eine maßgeschneiderte Mischung aus Brom-Antimon-Masterbatch entwickelt, die:

• Erfüllt UL VW-1 und IEC 60695 GWIT >850 °C.

• Behält 90 % Dehnung nach 2000 Stunden UV-Einwirkung (ISO 4892-3).

• Kostet 12 % weniger als ihre vorherige ATH-basierte Formulierung.

III. Fallstudie: EVA Schrumpfschläuche – von der Kostenkrise zu 20 % Margengewinn

Ein führender asiatischer Hersteller von Schrumpfschläuchen stand vor einem kritischen Dilemma: Sein EVA-basierter Schlauch (für Unterhaltungselektronik) verwendete ein traditionelles Brom-Antimon-FR-System, das:

• Auf importiertes Antimontrioxid angewiesen (kostspielig, Risiken in der Lieferkette).

• Erforderliche Beladung von 20–30 Gew.-%, um UL VW-1 zu erfüllen, wodurch der MFI um 30 % reduziert wird (langsame Extrusion).

• Hatte aufgrund von Oberflächenfehlern eine Ausschussquote von 18 %.

Durch die Zusammenarbeit mit YINSU haben wir ein maßgeschneidertes Brom-Antimon-Masterbatch ( Sb-01 ) entwickelt :

• Verbesserung der Formulierung : Wir haben die Partikelgröße des Antimons auf 500 nm (gegenüber 2 μm in der alten Mischung) optimiert und ein Dispergiermittel hinzugefügt, wodurch die Beladung auf 8 Gew.-% reduziert wurde , während die UL-VW-1-Konformität erhalten blieb.

• Kosteneinsparungen : Lokale Beschaffung von Antimon (im Vergleich zu importiertem) + geringere Beladung reduzierte die Rohstoffkosten um 25 %.

• Prozessverbesserungen : MFI stieg von 5 g/10 Min. auf 7 g/10 Min., wodurch die Extrusionsgeschwindigkeit um 15 % gesteigert wurde, die Ausschussrate sank auf 6 %.

Ergebnis: Die Marge des Kunden bei EVA-Rohren erhöhte sich um 20 % und die Lieferkette war nicht mehr auf importiertes Antimon angewiesen.

IV. Fazit: Machen Sie keine Kompromisse mehr – entwickeln Sie die perfekte Formulierung

Bei der Formulierung flammhemmender Schrumpfschläuche muss man sich nicht zwischen FR-Leistung, mechanischer Festigkeit oder Kosten entscheiden müssen. Mit dem richtigen FR-Partner – einem Partner, der Chemie-Expertise, Anwendungswissen und kundenspezifische Konstruktion vereint – können Sie Schläuche herstellen, die die Standards und die Erwartungen Ihrer Kunden übertreffen.

Bei YINSU FLAME RETARDANT verkaufen wir nicht nur Zusatzstoffe – wir lösen Probleme. Unser technisches Team arbeitet mit Ihnen vom Formulierungsaudit bis zur Produktionsskalierung zusammen und bietet:

• Kostenlose Prototypenerstellung für Extrusionsversuche.

• Vollständige Testberichte (UL VW-1, IEC 60695, mechanische/elektrische Eigenschaften).

Stabilität der Lieferkette (10.000 Tonnen Jahreskapazität für FRP-950X und Brom-Antimon-Masterbatch).

Sind Sie bereit, Kompromisse bei der Formulierung einzugehen und einen besseren Schrumpfschlauch zu entwickeln?

Fordern Sie noch heute eine kostenlose technische Beratung und ein Muster an.
