Auswahl des richtigen flammhemmenden Schrumpfschlauchs: Ein Leitfaden zu Typen, Standards und Materialwissenschaft

Auswahl des richtigen flammhemmenden Schrumpfschlauchs: Ein Leitfaden zu Typen, Standards und Materialwissenschaft

Im hochriskanten Umfeld von Hochspannungskabelbäumen für New-Energy-Fahrzeuge (NEV), , Serverracks in Rechenzentren und Schaltkästen im Schienenverkehr ist die Angabe des falschen flammhemmenden (FR) Schrumpfschlauchs nicht nur ein Versehen, sondern eine Gefahr. Ein einzelner Fehler kann kaskadierende Risiken auslösen: Kurzschlüsse in den Batterien von Elektrofahrzeugen, Gefahr der Rauchvergiftung in geschlossenen Rechenzentren oder Serviceausfälle in Schienensystemen. Wie wählt man angesichts eines Labyrinths an Polymerchemien, sich weiterentwickelnden globalen Standards und für Nischenanwendungsfälle optimierten FR-Formulierungen eine Lösung aus, die zuverlässigen Schutz und nicht nur Compliance bietet?

Dieser Leitfaden richtet sich an Ingenieure, Materialwissenschaftler und Beschaffungsspezialisten, die über die „Ankreuzfelder“-Auswahl hinausgehen müssen. Wir tauchen tief in die Materialwissenschaft von FR-Systemen ein, entschlüsseln kritische Leistungsstandards und beleuchten, wie fortschrittliche halogenfreie Flammschutzmittel (HFFR) ungelöste Herausforderungen der Branche lösen – mit einem Schwerpunkt auf YINSUs proprietären Technologien, die die HFFR-Effizienz neu definieren.

Jenseits des Polymers: Ein duales Klassifizierungssystem (mit Leistungsdaten)

Die Leistung von FR-Schrumpfschläuchen wird durch zwei voneinander abhängige Komponenten bestimmt: sein Basispolymer (mechanisches/thermisches Rückgrat) und sein FR-System (Brandschutzkern). Das Verständnis ihrer Synergien ist für eine gezielte Auswahl nicht verhandelbar.

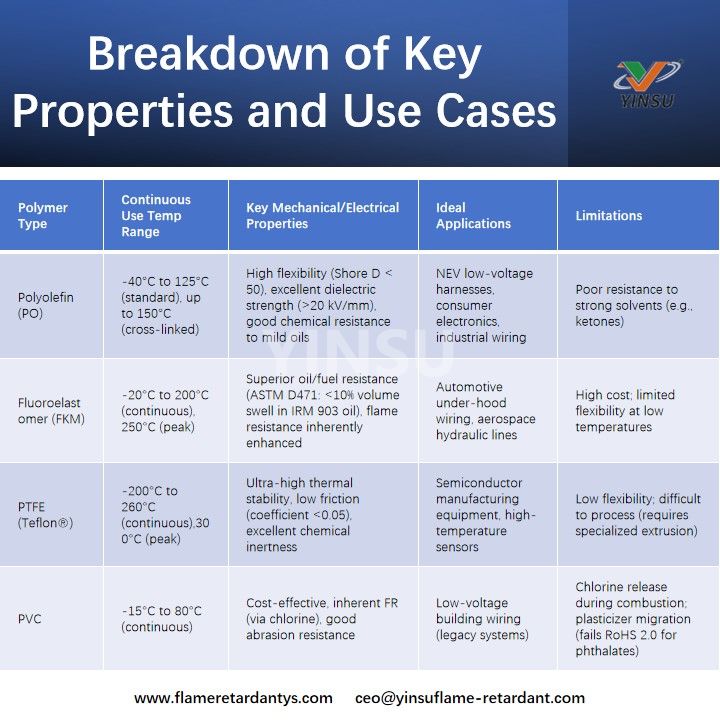

1. Klassifizierung nach Basismaterial (mit anwendungsspezifischen Kennzahlen)

Jedes Polymer wurde für unterschiedliche Umwelt- und mechanische Anforderungen entwickelt. Nachfolgend finden Sie eine Aufschlüsselung der wichtigsten Eigenschaften und Anwendungsfälle, die für Branchenexperten wichtig sind:

2. Klassifizierung nach Flammschutzsystem (Mechanismen und Kompromisse)

Das FR-System schreibt nicht nur die Entflammbarkeitsbewertung vor, sondern auch die Rauchdichte (ASTM E662), , die Emission toxischer Gase (ISO 5659-2) und die Beibehaltung der Polymereigenschaften nach der Verarbeitung. Nachfolgend finden Sie einen technischen Vergleich branchenüblicher Systeme:

Halogenierte FR-Systeme (Brom/Antimon)

• Mechanismus : Hemmung der Gasphase – Bromradikale (Br•) unterbrechen die Verbrennungskettenreaktion, Antimontrioxid (Sb₂O₃) wirkt als Synergist und verstärkt die Effizienz von Brom.

• Vorteile : Hohe Wirksamkeit der Flammenunterdrückung bei geringen Beladungen (5–12 %), minimale Auswirkung auf die Verarbeitbarkeit des Polymers.

• Nachteile : Erzeugt ätzendes Bromwasserstoffgas (HBr) (pH < 3 bei Kondensation), das elektrische Komponenten beschädigt, Rauchdichte (Ds,4min) > 400 (ASTM E662), giftige Nebenprodukte (z. B. Dioxine) bei Hochtemperaturbränden.

• Regulatorische Risiken : Beschränkt in der EU (REACH SVHC-Liste für Decabromdiphenylether) und China (GB/T 2408-2021 Grenzwerte für den Halogengehalt).

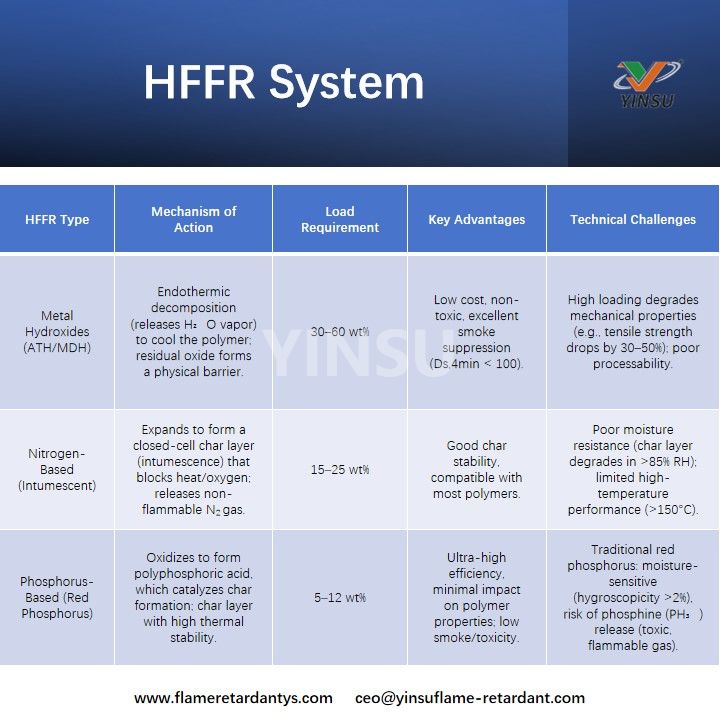

Halogenfreie FR-Systeme (HFFR) (Der moderne Standard)

Aufgrund von Vorschriften (RoHS 2.0, REACH, Chinas GB 30288-2013) und der Marktnachfrage nach „sichereren“ Lösungen basieren HFFR-Systeme auf der Wirkungsweise in der kondensierten Phase (Kühlung, Verkohlung), um Flammen zu unterdrücken.

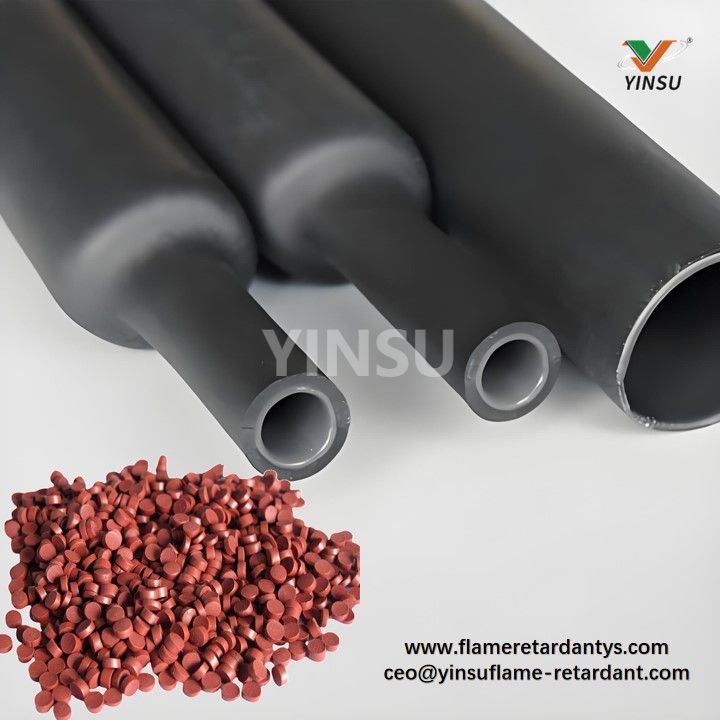

Der technische Durchbruch von YINSU: FRP-950X eingekapselter roter Phosphor

Für Polyolefin-basierte FR-Wärmeschrumpfschläuche – der am häufigsten in NEVs, Rechenzentren und Industrieanwendungen verwendete Typ – löst YINSUs FRP-950X mit rotem Phosphor die kritischen Einschränkungen herkömmlicher HFFR-Systeme. Es handelt sich nicht nur um ein FR-Additiv, sondern um eine präzisionsgefertigte Lösung für Hochleistungsanwendungen.

Was macht FRP-950X einzigartig?

Herkömmlicher roter Phosphor erfordert eine Oberflächenbehandlung, um die Feuchtigkeitsaufnahme und die PH₃-Freisetzung zu verringern – diese Behandlungen beeinträchtigen jedoch häufig die Dispersion oder die thermische Stabilität. FRP-950X nutzt die In-situ-Polymerisations-Mikroverkapselung : eine dünne, gleichmäßige Hülle aus epoxidmodifiziertem Harz, die sich an Phosphorpartikel bindet und so eine Barriere bildet, die:

• Reduziert die Feuchtigkeitsaufnahme auf <0,3 % (im Vergleich zu >2 % für unbehandelten roten Phosphor gemäß ASTM D570).

• Eliminiert die PH₃-Freisetzung (<0,1 ppm während der Extrusion, laut GC-MS-Test).

• Gewährleistet eine Dispersionsgleichmäßigkeit von über 95 % im Polyolefin (gegenüber 70–80 % bei herkömmlichem beschichtetem rotem Phosphor, mittels optischer Mikroskopie).

Wirkmechanismus in Schrumpfschläuchen

Wenn FRP-950X einer Flamme ausgesetzt wird, durchläuft es eine dreistufige Schutzreaktion:

1. Oxidation : Phosphor oxidiert bei 250–300 °C zu Polyphosphorsäure (PPA).

2. Kohlekatalyse : PPA dehydriert die Polyolefinmatrix und fördert die Bildung einer dichten, geschlossenzelligen Kohleschicht (Dicke ~500 μm bei 10 Gew.-% Beladung).

3. Barrierebildung : Die Kohleschicht blockiert die Wärmeübertragung auf das darunter liegende Polymer (>80 % Wärmereflexion) und verhindert die Freisetzung brennbarer flüchtiger Stoffe – wodurch die Flamme effektiv gelöscht wird.

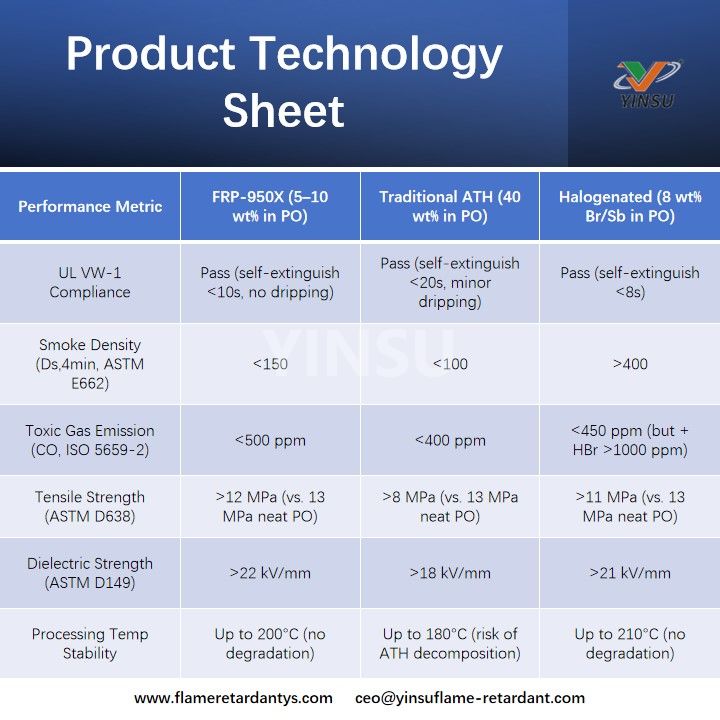

Anwendungsspezifische Leistungsdaten

Für Branchenexperten bedeutet „Effizienz“ messbare Ergebnisse. Im Folgenden erfahren Sie, wie sich FRP-950X in wichtigen Anwendungsfällen für Wärmeschrumpfgeräte verhält:

Für halogenierte Anforderungen: YINSUs Brom-Antimon-Masterbatches

Obwohl HFFR die Zukunft ist, unterstützt YINSU weiterhin ältere Anwendungen mit Brom-Antimon-Masterbatches . Diese Masterbatches sind mit hochreinem Decabromdiphenylethan (DBDPE, REACH-konform) und Sb₂O₃ in Nanogröße formuliert und bieten:

• Gleichmäßige Verteilung (Partikelgröße <1 μm) zur Vermeidung eines dielektrischen Durchschlags.

• UL VW-1-Konformität bei 6–8 Gew.-% Beladung.

• Geringe Migration (<0,1 % nach 1000 Stunden bei 85 °C/85 % relativer Luftfeuchtigkeit) zur Gewährleistung einer langfristigen Leistung.

Kritische Standards entschlüsseln: Was Branchenprofis wissen müssen

Bei Compliance geht es nicht nur darum, einen Test zu bestehen – es geht darum, den Standard an das Risikoprofil Ihrer Anwendung anzupassen. Nachfolgend finden Sie eine technische Aufschlüsselung der wichtigsten Normen für FR-Schrumpfschläuche:

1. UL 224 (Isolierschlauch)

• Geltungsbereich : Definiert Anforderungen an extrudierte Schrumpfschläuche, einschließlich Flammwidrigkeit, Durchschlagsfestigkeit und thermische Beständigkeit.

• Schlüsseltest für FR : Flammentest (Abschnitt 11) – Proben werden 10 Sekunden lang einer 125-mm-Flamme ausgesetzt. Sie müssen innerhalb von 30 Sekunden selbst verlöschen, ohne dass sich die Flamme auf die Rohrenden ausbreitet.

• Warum es wichtig ist : UL 224 ist die Grundlage für nordamerikanische Märkte – ohne sie können Schläuche nicht in UL-gelisteten elektrischen Geräten verwendet werden.

2. UL VW-1 (Vertikaler Drahttest)

• Geltungsbereich : Der Goldstandard für Flammschutz bei Verkabelungsanwendungen – simuliert das Brennen eines einzelnen Kabels/Schlauchs in vertikaler Ausrichtung (imitiert reale Kabelbäume).

• Strenge Kriterien :

o 10-Sekunden-Zündung, 30 Sekunden maximale Selbstlöschzeit.

o Keine brennenden Tropfen, die einen Baumwollindikator (305 mm unter der Probe platziert) entzünden könnten.

o Keine Verkohlung, die mehr als 25 mm vom Flammenweg entfernt ist.

• Der Vorteil von YINSU : FRP-950X erreicht aufgrund seiner schnellen Verkohlungsbildung durchweg Selbstlöschzeiten von <10 Sekunden – deutlich unter der 30-Sekunden-Grenze.

3. IEC 60695 (Glühdrahttests)

• Anwendungsbereich : Kritisch für geschlossene Umgebungen (z. B. Rechenzentren, Batteriesätze von Elektrofahrzeugen), in denen eine „Entzündung heißer Oberflächen“ ein Risiko darstellt (z. B. durch einen fehlerhaften Widerstand).

• Schlüsseltests :

o GWIT (Glow-Wire Ignition Temperature) : Die niedrigste Temperatur, bei der sich die Probe entzündet und >30 Sekunden lang brennt. FRP-950X-formulierte PO-Schläuche erreichen einen GWIT >850 °C (im Vergleich zu 775 °C für ATH-formuliertes PO).

o GWFI (Glow-Wire Flammability Index) : Die höchste Temperatur, bei der sich die Probe nicht entzündet oder länger als 10 Sekunden brennt. Mit FRP-950X formulierte Schläuche erfüllen die GWFI 960 °C.

• Anwendungslink : Standards für Elektrofahrzeugbatterien (z. B. ISO 6469-3) erfordern einen GWIT von >800 °C – FRP-950X gewährleistet die Einhaltung des Spielraums.

4. Neue Standards für HFFR

• China GB/T 2408-2021 : Begrenzt den Halogengehalt auf <0,1 % (Cl) und <0,09 % (Br) für die Zertifizierung „halogenfrei“.

• EU EN 60695-11-10 : Erfordert Rauchtoxizitätstests (NOx, SOx, HCl) für Rohre, die in öffentlichen Verkehrsmitteln (Züge, Busse) verwendet werden.

Das Engineering Selection Framework: Von der Spezifikation zur Lösung

Bei der Auswahl von FR-Schrumpfschläuchen müssen die Materialeigenschaften auf die besonderen Belastungen Ihrer Anwendung abgestimmt werden. Nachfolgend finden Sie eine Schritt-für-Schritt-Anleitung, um eine Überspezifizierung (kostspielig) oder eine Unterspezifizierung (riskant) zu vermeiden:

1. Definieren Sie Betriebstemperaturgrenzen

• Kontinuierliche Verwendung : Passen Sie die Tg (Glasübergangstemperatur) des Polymers an Ihre Umgebung an. Zum Beispiel:

o NEV-Batteriefächer (60–80 °C): Standard PO (T g ~-20 °C) mit FRP-950X.

o EV-Anwendungen unter der Motorhaube (120–150 °C): Vernetztes PO (T g ~-30 °C) oder FKM mit FRP-950X.

• Spitzentemperatur : Berücksichtigen Sie vorübergehende Ereignisse (z. B. Batterieladespitzen, Kurzschlüsse). Die Aktivkohleschicht des FRP-950X bleibt bis zu 600 °C stabil – was entscheidende Zeit für die Aktivierung der Sicherheitssysteme verschafft.

2. Kartieren Sie die Umweltbelastung

• Chemikalien/Öle : Für den Kontakt mit Kraftstoff (z. B. Kraftstoffleitungen in Kraftfahrzeugen) ist FKM + FRP-950X ideal (Ölquellung nach ASTM D471 <8 %). Für milde Chemikalien (z. B. Kühlmittel) funktioniert PO + FRP-950X.

• Feuchtigkeit/Feuchtigkeit : Die Verkapselung des FRP-950X ist hydrolysebeständig – der Schlauch behält seine dielektrische Festigkeit (>20 kV/mm) nach 1000 Stunden bei 85 °C/85 % relativer Luftfeuchtigkeit (im Vergleich zu ATH-Schläuchen, die auf <15 kV/mm sinken).

• UV-Belastung : Für Außenanwendungen (z. B. Verkabelung von Solarpaneelen) fügen Sie PO + FRP-950X einen UV-Stabilisator (z. B. gehinderte Amin-Lichtstabilisatoren, HALS) hinzu – die Flexibilität (Dehnung >150 %) bleibt nach 2000 Stunden UV-Belastung erhalten (ISO 4892-3).

3. Priorisieren Sie die mechanische und elektrische Leistung

• Abriebfestigkeit : Für die Verkabelung in Umgebungen mit starken Vibrationen (z. B. Schienen) verwenden Sie vernetztes PO + FRP-950X.

• Durchschlagsfestigkeit : Für Hochspannungsanwendungen (z. B. 400-V-EV-Kabelbäume) liefert das mit FRP-950X formulierte PO >22 kV/mm und übertrifft damit die 18 kV/mm-Anforderung für UL 224.

4. Richten Sie sich an der globalen Compliance aus

• Nordamerika : Fokus auf UL 224 und VW-1 – FRP-950X gewährleistet die Einhaltung minimaler Belastung.

• EU : Priorisieren Sie REACH (keine SVHCs) und EN 60695 (GWIT >800 °C) – FRP-950X ist vollständig konform.

• China : Erfüllt GB/T 2408-2021 (halogenfrei) und GB 30288-2013 (Rauchtoxizität) – FRP-950X übertrifft beide.

Fazit: Partner für technische Exzellenz

Die Wahl eines FR-Wärmeschrumpfschlauchs ist eine sicherheitskritische Entscheidung, die mehr erfordert als eine Katalogsuche – sie erfordert ein tiefes Verständnis der Materialwissenschaft, FR-Mechanismen und anwendungsspezifischer Risiken. YINSU liefert nicht nur FR-Additive, wir fungieren als Ihr technischer Partner:

• Benutzerdefinierte Formulierung : Passen Sie die Einkapselung oder Beladung von FRP-950X an Ihr Polymer (PO, FKM) und Ihre Leistungsziele an.

• Testunterstützung : Unterstützung bei UL/VW-1/IEC-Zertifizierungstests (wir stellen vorgetestete Muster zur Verfügung, um Ihre Validierung zu beschleunigen).

• Stabilität der Lieferkette : Mit einer Jahreskapazität von 10.000 Tonnen für FRP-950X stellen wir eine konsistente Lieferung sicher – entscheidend für großvolumige NEV- oder Rechenzentrumsprojekte.

Sind Sie bereit, die Leistung Ihres FR-Schrumpfschlauchs zu steigern? Kontaktieren Sie noch heute unser technisches Team, um Ihre Anwendung zu besprechen, ein individuelles Muster anzufordern oder auf unsere vollständige Bibliothek mit Testdaten zuzugreifen.
