Überwindung der Schwachstellen bei flammhemmenden PVC-Kabeln: Materialformulierung und Leistungsbalance

Überwindung der Schwachstellen bei flammhemmenden PVC-Kabeln: Materialformulierung und Leistungsbalance

Moderne PVC-Kabelverbindungen stehen vor einem kritischen Kompromiss: Das Erreichen einer hohen Flammhemmung beeinträchtigt oft die mechanische Flexibilität, während halogenierte Flammschutzmittel Bedenken hinsichtlich Rauchentwicklung und Toxizität mit sich bringen. Herkömmliche PVC-Ummantelungen basieren auf Chlor und Antimontrioxid, die bei Bränden Diese Nebenprodukte (und sogar giftige Dioxine) stellen Gefahren für Menschen und Geräte dar, insbesondere in geschlossenen oder industriellen Umgebungen. Kabelhersteller müssen außerdem strengere Sicherheitsstandards erfüllen (z. B. Flammentests nach IEC 60332, LSZH-Grenzwerte nach IEC 60754/61034), ohne dass die Kosten dramatisch steigen. Gleichzeitig erfordern Außen- und Industriekabel (für Stromverteilung, Bauwesen, Laden von Elektrofahrzeugen usw.) eine verbesserte Verschleißfestigkeit und Witterungsbeständigkeit. Kurz gesagt, die dichten, sauren Rauch und ätzende Gase (HCl) abgeben . Problempunkte sind hohe Flammwidrigkeit, geringe Rauchentwicklung/Toxizität, mechanische Flexibilität und Kosten bei PVC-Kabelverbindungen.

In diesem Artikel werden die wichtigsten Herausforderungen und die neuesten Innovationen bei flammhemmenden PVC-Verbindungen untersucht, wobei der Schwerpunkt auf fortschrittlichen Polymertechnologien und umweltfreundlichen Flammschutzmitteln liegt. Wir heben auch das FR-03-Additiv von YINSU als praktikable antimonfreie Lösung hervor.

I. Hauptprobleme bei flammhemmenden PVC-Kabeln

1. Freisetzung von Rauch und giftigen Gasen – Herkömmliche PVC-Verbindungen mit Halogenen und Antimon erzeugen bei Bränden starken Rauch und giftige Gase (z. B. HCl, Dioxine).

2. Steifigkeit und Sprödigkeit – Eine Verbesserung der Flammbeständigkeit verringert häufig die Flexibilität und schränkt den Einsatz in dynamischen oder rauen Umgebungen ein.

3. Einhaltung gesetzlicher Vorschriften – Die Erfüllung der Anforderungen an Flammenausbreitung, Rauchdichte und niedrigen Halogengehalt (z. B. UL 94 V-0, IEC 60332-3 Klasse A, IEC 60754/61034) erfordert optimierte Formulierungen.

4. Kostendruck – Fortschrittliche Flammschutzmittel und LSZH-Alternativen (Low Smoke Zero Halogen) können die Verbundkosten erhöhen.

Das Ziel der Branche besteht darin, PVC-Kabelmischungen zu formulieren, die Flammschutz, geringe Rauchentwicklung/Toxizität, mechanische Haltbarkeit und Kosteneffizienz in Einklang bringen.

II. Materialinnovation: Hochpolymeres PVC und umweltfreundliche Formulierungen

Um diese Konflikte anzugehen, entwickeln Materialwissenschaftler innovative PVC-Formulierungen, die die traditionellen Kompromisse aufheben. Es haben sich zwei Schlüsselstrategien herauskristallisiert: Ultrahochpolymerisations-PVC , das die Festigkeit und Flexibilität erhöht, und halogenfrei modifizierte PVC- Systeme, die Rauch unterdrücken und gleichzeitig den Kostenvorteil von PVC beibehalten. Diese neuen Verbindungen zielen auf strenge Anforderungen ab (Flammenklasse UL 94 V-0, Klasse A nach IEC 60332-3, Prüfungen von Elektrofahrzeugkabeln nach UL 2263 usw.), auch wenn sie eine LSZH-Leistung („Low Smoke Zero Halogen“) anstreben. Das Ziel ist ein Kabel, das Flammentests und IEC/UL-Standards für Flammenausbreitung und Rauch erfüllt und gleichzeitig wirtschaftlich und langlebig bleibt.

III. Ultrahochpolymerisiertes PVC für Ladekabel für Elektrofahrzeuge

Eine Lösung bietet PVC mit ultrahohem Molekulargewicht. Ein herausragendes Beispiel ist HRTP4000 von LG Chem , ein PVC-Material der nächsten Generation, das für das Laden von Elektrofahrzeugen und Industriekabel für den Außenbereich entwickelt wurde. Hauptmerkmale:

· ~4x Molekulargewicht von Standard-PVC

· Höhere Flexibilität (ca. 30 % besser als herkömmliches PVC)

· Verbesserte Hitzebeständigkeit und Verschleißfestigkeit

· Auf Recyclingfähigkeit ausgelegt

Anwendungen:

· Ladekabel für Elektrofahrzeuge (entspricht UL 2263)

· Stromkabel für den Außenbereich

· Anlagen für erneuerbare Energien (Solar, Wind).

Ultrahochmolekulares PVC (HRTP4000) bietet verbesserte Hitzebeständigkeit und Flexibilität für Kabel. Ein bahnbrechendes Beispiel ist HRTP4000 (Heat-resistent Recycleable Thermal Plastic) von LG Chem , ein ultrahochpolymeres PVC mit etwa dem Vierfachen des Molekulargewichts von normalem PVC. Dieses Material kombiniert sehr lange Polymerketten und optimierte Kristallinität, um gleichzeitig die Hitzebeständigkeit, Verschleißfestigkeit und Flammenunterdrückung zu erhöhen. Bei Ladekabeln für Elektrofahrzeuge, bei denen starkes Biegen und hohe Ströme eine Brandgefahr darstellen, hat HRTP4000 eine etwa 30 % höhere Flexibilität als herkömmliche PVC-Formulierungen gezeigt, ohne dass die Flammhemmung darunter leidet . Es kann anspruchsvolle Flammenausbreitungstests bestehen und ist schnell selbstverlöschend. Wichtig ist, dass HRTP4000 so formuliert ist, dass es nach der Kabelnutzung recycelbar ist und damit den Zielen der Kreislaufwirtschaft entspricht.

Der Markt für Elektroautokabel verdeutlicht den Bedarf: Li-Ionen-Ladegeräte und Schnellladegeräte verfügen über Hochleistungskabel, die weder brennen noch knicken dürfen. LG Chem gab eine Absichtserklärung mit EL Electric zur Entwicklung von Ladekabeln für Elektrofahrzeuge aus Ultrahoch-PVC bekannt. Tests haben gezeigt, dass das neue Material leichter zu biegen ist (30 % mehr Flexibilität) , sodass Frauen und ältere Menschen mit schweren Ladungswaffen umgehen können und dennoch die Feuerausbreitung blockiert werden. Es ist außerdem für die UL 2263-Zertifizierung (ein Flammentest für EV-Kabel) ausgelegt. Wie in einem Bericht festgestellt wird, verhindern Hochpolymer-PVC-Kabel während eines Fehlers „effektiv die Ausbreitung von Bränden“. Diese Innovation erfüllt direkt die Anforderungen der Ladeinfrastruktur an „hohe Flexibilität + hohe Flammwidrigkeit“. Da sich der globale Markt für das Laden von Elektrofahrzeugen alle paar Jahre verdoppelt (voraussichtlich von 44,1 Milliarden US-Dollar im Jahr 2022 auf 418 Milliarden US-Dollar im Jahr 2030, ~32 % CAGR), legen Kabelhersteller Wert auf solche Materialien, die die Benutzersicherheit und die Kabellebensdauer verbessern, ohne auf kostspielige Alternativen umsteigen zu müssen.

Neben Elektrofahrzeugen kann Ultrahoch-PVC auch für andere industrielle Anwendungen (Außenstrom, Solarparkkabel, Bauverkabelung) eingesetzt werden, bei denen Hitze- und Flammbeständigkeit erforderlich sind. Sein hohes Molekulargewicht erhöht außerdem die Verschleißfestigkeit beweglicher Kabel. Beim Laden von Elektrofahrzeugen und anderen Außen-/Industrieanwendungen macht die Kombination aus Flammschutz, Haltbarkeit und Kosteneffizienz hochpolymeres PVC zu einem Durchbruch für PVC-Kabelverbindungen.

IV. Halogenfreies modifiziertes PVC für raucharme Leistung

Ein anderer Weg sind halogenfreie PVC-Formulierungen , die auf chlorbasierte Verzögerer verzichten.

Zu den Innovationen gehören:

· Epoxidierte Weichmacher + aktiviertes Kaolin (Guangdong Qilian Cable)

· Nano-Montmorillonit + Phosphor-Stickstoff-Flammschutzmittel (Shanghai Kaibo)

Vorteile:

· Geringere Rauch- und Säuregasfreisetzung

· Erhält die elektrische Isolierung und mechanische Leistung

· Ziele: IEC 60754-1/2 (Halogengas), IEC 61034 (Rauchdichte), IEC 60332-3 (Flammenausbreitung)

Herkömmliches PVC mit Antimon erzeugt bei Bränden starken Rauch und giftige Gase, daher modifizieren Forscher PVC, um das Verhalten von LSZH zu erreichen. Ein chinesisches Kabelpatent (von Guangdong Qilian Cable) beispielsweise kombiniert Berichten zufolge epoxidierte Weichmacher und aktivierten Kaolinfüller : Das Epoxid (z. B. epoxidiertes Sojaöl) ersetzt teilweise herkömmliche Weichmacher, während Kaolin als Rauchunterdrücker fungiert. Dieses System reduziert den Halogen- und Rauchausstoß , behält aber dennoch die Isolationsintegrität und sogar die Anti-EMI-Leistung (elektromagnetische Interferenz) bei. Tatsächlich drängt es PVC in Richtung der LSZH-Spezifikationen, ohne die niedrigen Materialkosten von PVC aufzugeben.

In ähnlicher Weise hat Shanghai Kaibo (ein Entwickler von Spezialmaterialien) über die Verwendung von Nano-Montmorillonit-Ton mit Phosphor-Stickstoff-Synergisten in PVC berichtet. Der Nanoton bildet eine Barriere gegen die Bildung von Kohle, während die PN-Wirkstoffe (typische intumeszierende Komponenten) die Bildung einer Kohleschicht unterstützen. Das Ergebnis war eine PVC-Verbindung mit einem Grenzsauerstoffindex (LOI) von über 35 % , die den vertikalen Flammentest der Klasse A bestand und mit echten LSZH-Kabeln mithalten konnte. Diese Fortschritte zeigen, dass geschickt gemischte Füllstoffe und Flammzusätze dazu führen können, dass sich PVC eher wie ein halogenfreies Polymer verhält: wenig Rauch, wenig Säuregase , bei gleichzeitiger Beibehaltung der einfachen Verarbeitung und des Preisniveaus von PVC.

In der Praxis zielen diese halogenfreien PVC-Verbindungen auf Kabel ab, die internationale Sicherheitsvorschriften erfüllen müssen (IEC 60332 Flammentests plus IEC 60754-1/2 für saure Gase, IEC 61034 für Rauchdichte). Durch die Annäherung an die LSZH-Sicherheitsgrenzwerte ermöglichen sie den Einsatz von PVC in Umgebungen (öffentliche Gebäude, Verkehrstunnel, Industrieanlagen), in denen raucharme Kabel erforderlich sind. Der Kompromiss ist eine komplexere Mischungsrezeptur, die Lieferanten betonen jedoch, dass die Kosten im Vergleich zu herkömmlichen PVC-Mischungen wettbewerbsfähig bleiben. Insgesamt zielt diese Materialinnovation darauf ab, die Sackgasse zu überwinden : PVC-Kabelverbindungen eine LSZH-ähnliche Flammsicherheit zu verleihen und gleichzeitig die Flexibilität und Kosteneffizienz beizubehalten, die Benutzer erwarten. Diese Mischungen tragen dazu bei, dass sich PVC eher wie LSZH-Verbindungen verhält, wodurch es für Gebäude, Tunnel, Transportmittel und geschlossene Industrieräume geeignet ist.

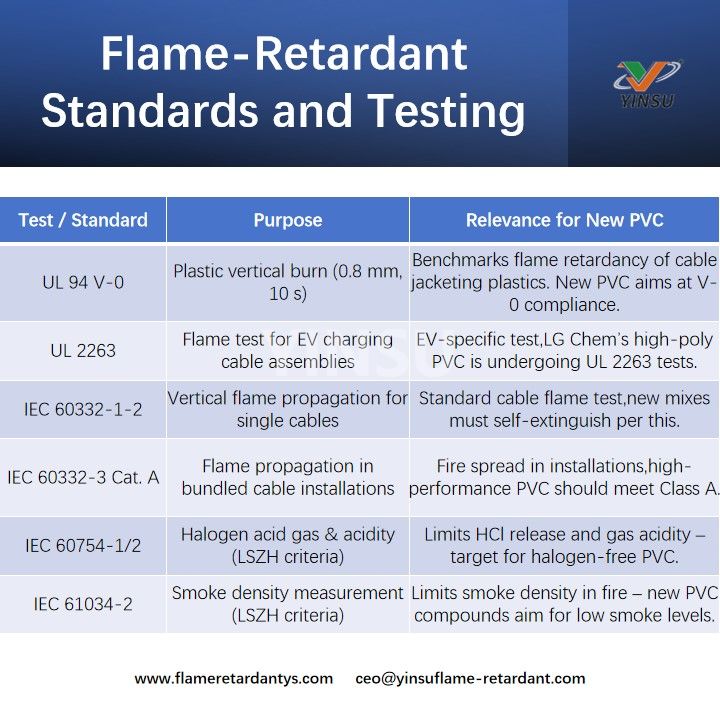

V. Flammschutznormen und -prüfungen

Die Einhaltung sich entwickelnder Kabelsicherheitsstandards ist von entscheidender Bedeutung. Neue Kabelformulierungen sind auf strenge internationale Tests ausgelegt, zum Beispiel:

Kabelingenieure berücksichtigen auch UL 1581/VW-1 und andere Tests für Kabelmäntel. Die neuen PVC-Verbindungen werden anhand dieser Standards validiert, um den Brandschutz zu gewährleisten . LG Chem/EL Electric strebt beispielsweise die Einhaltung von UL 2263 für EV-Kabel an, während PVC vom Typ LSZH anhand der Grenzwerte IEC 60754/61034 beurteilt wird.

YINSU Antimon -Ersatz -Flammschutzmittel ( FR-03 )

Für Hersteller von Kabelverbindungen, die Antimontrioxid insgesamt reduzieren möchten, bietet YINSU einen nichthalogenen Antimonersatz namens F R-03 an.

· Ersetzt SbO ₂in ₃ PVC-Compounds vollständig

· Behält die UL 94 V-0-Einstufung und den Sauerstoffindex bei

· Die feine Partikelgröße sorgt für eine einfache Dispersion

· Hohe thermische Stabilität

· Geringere Kosten als herkömmliche Antimonsysteme

Bei diesem Produkt handelt es sich um einen aktivierten Verbundstoff, der „die Menge an Antimontrioxid ersetzen kann“ in flammhemmenden PVC-Formulierungen. In der Praxis führt die Zugabe von FR-03 (anstelle von reinem Sb₂O₃) zu derselben Flammschutzwirkung: Der Sauerstoffindex und die UL-Bewertung bleiben ähnlich. Gleichzeitig sind FR-03-Partikel fein und thermisch stabil und sorgen für eine gute Dispersion und hohe Temperaturbeständigkeit. YINSU berichtet, dass FR-03 diesen vollständig ersetzenden Effekt erzielt und gleichzeitig die Kosten senkt – es ist viel günstiger als rohes Antimonoxid.

Mit anderen Worten: FR-03 befasst sich mit einem weiteren Problempunkt bei PVC-Kabeln: dem Ersetzen traditioneller Halogen- oder Schwermetallzusätze durch wirtschaftliche, umweltfreundliche Alternativen. Kabelmischungen mit FR-03 bestehen weiterhin Flammtests (z. B. UL 94 V-0) und erzeugen weniger Rauch, da kein zusätzliches Antimon erforderlich ist. Dies ergänzt die oben genannten Innovationen: Ultrahohe PVC- und halogenfreie Additive verbessern die Polymermatrix, während FR-03 von YINSU kritische flammhemmende Füllstoffe ersetzt.

Zusammenfassend lässt sich sagen, dass sich PVC-Kabelmischungen weiterentwickeln, um den modernen Flammschutzanforderungen gerecht zu werden. Fortschritte wie ultrahochpolymeres PVC und halogenfreie Formulierungen schaffen ein neues Gleichgewicht zwischen Flammschutz und Leistung. In Kombination mit innovativen Additiven (wie dem antimonfreien FR-03 von YINSU) helfen diese Lösungen Herstellern, raucharme, hochsichere PVC-Kabel herzustellen , die für Ladegeräte für Elektrofahrzeuge, industrielle Stromleitungen und Außeninfrastruktur geeignet sind und gleichzeitig den neuesten UL/IEC-Standards entsprechen
