LSZH vs. PVC: Ein praktischer Leitfaden für Ingenieure

Ich bat ihn, die letzte Seite des Datenblatts aufzuschlagen, zeigte auf eine Zeile dort und fragte: „Werden hier die Anforderungen an Rauchdichte und Korrosivität spezifiziert?“. Er suchte lange und sagte „Nein“ – dort waren nur die Klassen B1 und V-0 aufgeführt.

Dies ist die Falle, in die viele Kabelhersteller derzeit geraten: Sie setzen „ Flammschutz -Upgrades“ direkt mit der „Umstellung auf LSZH“ gleich und vergessen dabei, zunächst zu berücksichtigen, wofür der Endverbraucher tatsächlich bezahlt.

Das Fazit lautet: PVC und LSZH werden noch lange Zeit nebeneinander existieren – sie sind kein Ersatz füreinander. Die Wahl des falschen Grundmaterials kann im besten Fall zu verschwendeten Kosten und im schlimmsten Fall zu Lieferverzögerungen führen. Ich empfehle, den Entscheidungsbaum unten als Lesezeichen zu speichern.

Die tatsächlichen Kosten von LSZH gehen weit über den Unterschied von 30–50 % bei den Materialpreisen hinaus

Viele Geschäftsinhaber stützen ihre Entscheidungen ausschließlich auf die Materialeinkaufspreise, doch technische Direktoren und Formulierungsingenieure müssen die Gesamtkosten kalkulieren. Im Vergleich zu PVC bringt LSZH drei versteckte Kosten mit sich:

Erstens: Kosten für die Nachrüstung von Geräten. LSZH verwendet EVA/PE als Basismaterial, gefüllt mit 40–60 % Aluminium- oder Magnesiumhydroxid, was zu einer Schmelzviskosität führt, die zwei- bis dreimal so hoch ist wie die von PVC. Wenn Ihr Extruder ein Schneckenlängen-Durchmesser-Verhältnis von weniger als 25:1 oder eine unzureichende Drehmomentreserve aufweist, führt die Direktbeschickung zu einem Blockieren der Maschine. Viele Fabriken rüsten ihre gesamten Extrusionslinien speziell für einen einzigen LSZH-Auftrag um, wobei die Kosten in die Hunderttausende gehen.

Zweitens: Prozess-Debugging-Kosten. LSZH ist äußerst feuchtigkeitsempfindlich und muss vor der Extrusion 4–6 Stunden lang bei 80 °C getrocknet werden, während PVC-Kabelverbindungen normalerweise keine Vortrocknung erfordern. Noch schwieriger ist das thermische Verarbeitungsfenster – die Zersetzungstemperatur von LSZH ist nur 10–15 °C höher als die Extrusionstemperatur, und der Temperaturanstieg im hinteren Teil des Zylinders kann 15–34 °C erreichen. Dies führt zu Poren, rauen Innenwänden oder sogar Rissen an den Innen- und Außenflächen und Querschnitten der fertigen Hülle. Es ist üblich, dass sich der Testproduktionszyklus von 3 Tagen für PVC auf 3 Wochen erstreckt.

Drittens: Kosten für Leistungseinbußen. Die Bruchdehnung beträgt bei hochgefülltem LSZH typischerweise 150–200 %, während sie bei flexiblen PVC-Kabelverbindungen über 250 % liegen kann. Bei Anwendungen, die häufiges Biegen erfordern – wie z. B. Schleppkettenkabel und Roboterkabel – beträgt die Lebensdauer von LSZH möglicherweise nur 60 % der von PVC.

Wenn diese drei Faktoren kombiniert werden, können die Gesamtkosten für den Wechsel zu LSZH das Zwei- bis Dreifache der Materialpreisdifferenz betragen. Wenn für das Projekt selbst keine strengen Anforderungen an die Rauchdichte gelten, sind diese Kosten nicht gerechtfertigt.

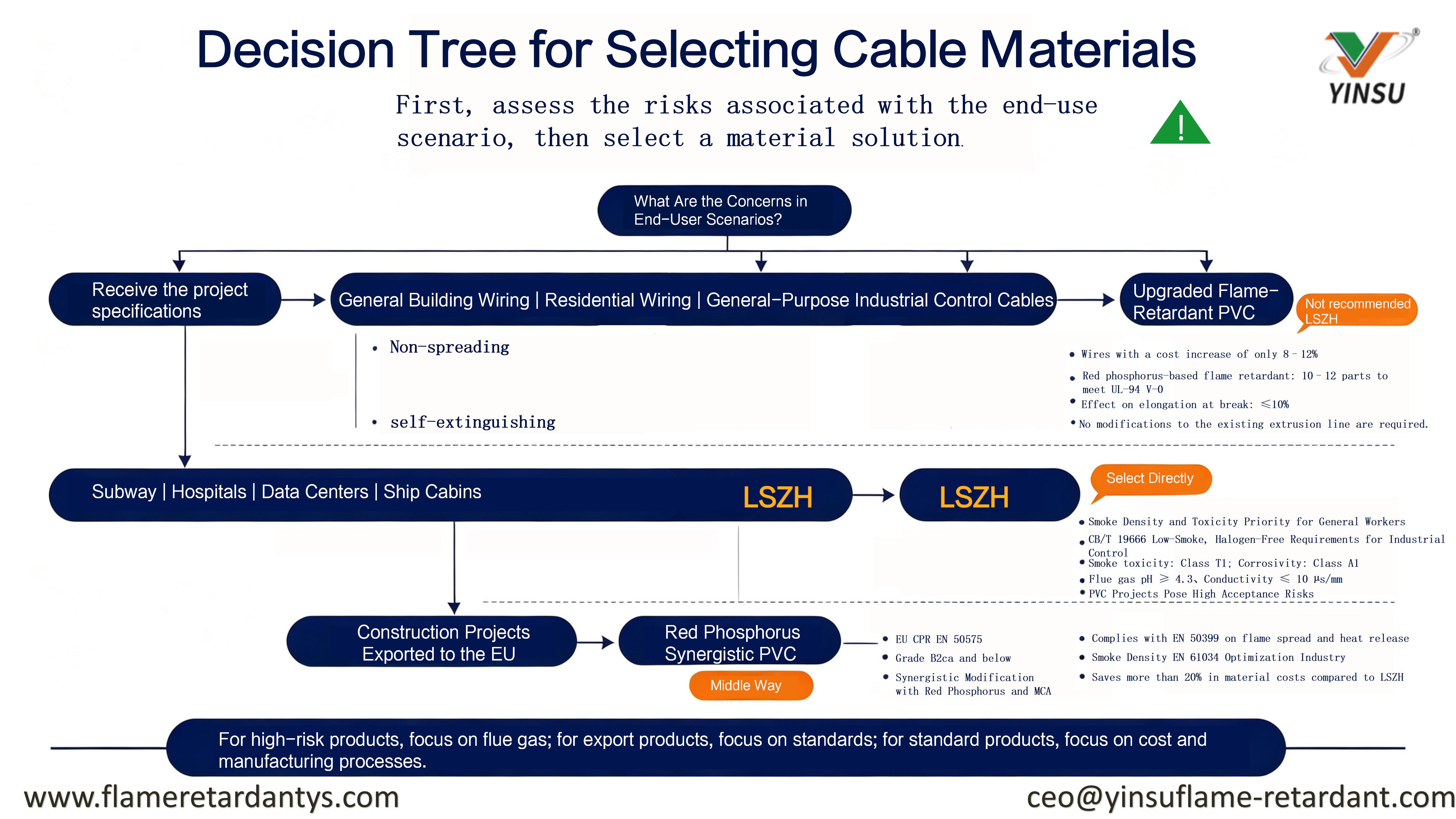

Entscheidungsbaum für die Produktauswahl von Ingenieuren: Drei Szenarien, drei Antworten

Wenn Sie eine Projektspezifikation erhalten, fragen Sie nicht zunächst: „Welches Material sollen wir verwenden?“, sondern fragen Sie stattdessen: „Welche Risiken bestehen im Endnutzungsszenario?“

Szenario 1: Standard-Gebäudeverkabelung, Wohnverkabelung und allgemeine industrielle Steuerkabel

→ Upgrade auf flammhemmendes PVC; Vermeiden Sie LSZH.

Die flammhemmenden Anforderungen für diese Szenarien sind „keine Flammenausbreitung“ und „selbstverlöschend“; Es gibt keine extremen Anforderungen an die Rauchdichte oder Toxizität. Die Aufwertung von PVC auf die Klasse B1 oder V-0 durch den Zusatz hochwirksamer Flammschutzmittel führt nur zu einer Kostensteigerung von 8–12 %. Die auf rotem Phosphor basierende Flammschutzlösung von Yinsu erfordert nur 10–12 Teile pro Hundert PVC-Kabelmischung, um UL-94 V-0 zu erfüllen, wobei die Auswirkung auf die Bruchdehnung innerhalb von 10 % bleibt und keine Änderungen an bestehenden Extrusionsgeräten oder -prozessen erforderlich sind.

Szenario 2: U-Bahnen, Krankenhäuser, Rechenzentren, Schiffsabteile

→ Entscheiden Sie sich ohne zu zögern für LSZH.

Die zentralen Messgrößen für diese Szenarien sind nicht die Flammschutzwerte, sondern Rauchdichte und Toxizität während eines Brandes. GB/T 19666 legt die folgenden Anforderungen für raucharme, halogenfreie Kabel fest: Die Rauchtoxizität muss der Klasse t1 entsprechen, die Korrosivität muss der Klasse a1 entsprechen, der pH-Wert des Rauchs muss ≥4,3 sein und die elektrische Leitfähigkeit muss ≤10 µs/mm betragen. Selbst bei Modifikationen ist es für PVC-Systeme äußerst schwierig, diese Kriterien dauerhaft zu erfüllen. Bei Projekten dieser Art ist das Beharren auf PVC eine tickende Zeitbombe, wenn es später um Brandschutzinspektionen geht.

Szenario 3: Bauprojekte werden in die EU exportiert

→ Synergistisches PVC mit rotem Phosphor kann als Mittelweg dienen.

Die EU CPR (EN 50575) legt die Feuerwiderstandsklassen für Kabel von Eca bis B2ca fest. Bei Einstufungen von B2ca und darunter können PVC-Kabelmischungen, die durch die synergistische Kombination von rotem Phosphor und MCA (Melamincyanurat) modifiziert wurden, die Flammenausbreitungs- und Wärmefreisetzungsanforderungen von EN 50399 erfüllen, während die Rauchdichte (EN 61034) durch Steuerung der Freisetzungsrate von rotem Phosphor optimiert werden kann . Dies spart mehr als 20 % der Materialkosten im Vergleich zur direkten Verwendung von LSZH und erfordert keine Modifikation der Extrusionsausrüstung.

Wenn Sie sich für den PVC-Upgrade-Pfad entscheiden, müssen Sie zwei technische Schritte durchführen.

Schritt 1: Antimonfreie Konvertierung. Ersetzen Sie Bleisalze durch Ca/Zn- oder Seltenerd-Wärmestabilisatoren und ersetzen Sie Antimontrioxid durch roten Phosphor. Antimontrioxid steht auf der REACH-SVHC-Kandidatenliste der EU und ist direkt von Exportprojekten ausgeschlossen. Der beschichtete rote Phosphor von Yinsu wird einer Passivierungsbehandlung mit einem anorganisch-organischen Verbundwerkstoff unterzogen und ist hochgradig kompatibel mit Ca/Zn-Stabilisatoren, wodurch die Verfärbungsprobleme beseitigt werden, die durch die Reaktion zwischen herkömmlichem rotem Phosphor und Metallseifen verursacht werden.

Schritt 2: Raucharme Modifikation. Während der Verkohlungsbildungsmechanismus von rotem Phosphor in der kondensierten Phase die Flammenausbreitung unterdrückt, kann eine zu dichte Verkohlungsschicht große Mengen CO anstelle von CO₂ erzeugen, was tatsächlich die Rauchdichte erhöht. Durch die Steuerung der Partikelgrößenverteilung von rotem Phosphor (D50 10–15 µm) und der Dicke der Beschichtungsschicht stellt YinSu sicher, dass der Verbrennungsrückstand eine poröse Struktur und keinen glasigen Zustand behält. Im GB/T 19666-Bündelverbrennungstest können die Rauchdichtewerte typischerweise auf 70 % des Standardgrenzwerts kontrolliert werden.

Drei häufige Fallstricke – wir empfehlen, diese auszudrucken und an Ihrer Laborwand zu veröffentlichen

Fallstrick 1: Angenommen, dass LSZH die gleichen Extrusionstemperaturen wie PVC verwenden kann. Das thermische Verarbeitungsfenster für LSZH ist viel enger als das von PVC; Selbst geringfügig höhere Temperaturen führen zu Zersetzung und Verfärbung, während geringfügig niedrigere Temperaturen zu einer schlechten Plastifizierung führen. Bevor Sie auf LSZH umsteigen, stellen Sie zunächst sicher, dass die Temperaturregelgenauigkeit des Extruders innerhalb von ±2 °C gehalten werden kann.

Fallstrick 2: Angenommen, dass PVC mit zugesetztem rotem Phosphor alle Rauchdichtetests besteht. Roter Phosphor mit unterschiedlichen Partikelgrößen zeigt ein unterschiedliches Verbrennungsverhalten. Bei Projekten mit strengen Anforderungen an die Rauchdichte (z. B. EN 61034) müssen Sie vorab bestätigen, dass die Partikelgröße und die Beschichtung des roten Phosphors der Norm entsprechen; Sie können nicht einfach ein generisches verwenden . Flammschutzmittel

Fallstrick 3: Sich nur auf den Stückpreis des Materials konzentrieren, ohne die Gesamtkosten zu berechnen. Die Tatsache, dass LSZH-Materialien 30–50 % mehr kosten, ist nur der Anfang; Versteckte Kosten wie Gerätenachrüstung, Prozessfehlerbeseitigung, Ertragsverluste und Lieferverzögerungen verschlingen oft den Löwenanteil des Gewinns.

Wenn Sie das nächste Mal eine Projektspezifikation erhalten, gehen Sie direkt zum Abschnitt „Flammschutzanforderungen“ und prüfen Sie zunächst zwei wichtige Kennzahlen:

Anforderungen an die Rauchdichte (z. B. Mindestlichtdurchlässigkeit ≥ 60 %) und Anforderungen an die Korrosivität (z. B. pH ≥ 4,3, Leitfähigkeit ≤ 10 µs/mm).

• Wenn beides nicht angegeben ist oder nur „ schwer entflammbar “, „Klasse B1“ oder „V-0“ aufgeführt ist → Verwenden Sie eine PVC-Upgrade-Lösung und schonen Sie Ihr Budget für Bereiche, in denen es sich mehr lohnt.




• Wenn Rauchdichte- und Korrosionsbeständigkeitsspezifikationen explizit aufgeführt sind → Entscheiden Sie sich sofort für LSZH; Erzwingen Sie keine Änderungen an PVC.

Der Feind von PVC-Kabeln war nie LSZH, sondern der wahllose und blinde Ersatz. Die Designlogik hinter den flammhemmenden Lösungen von YinSu ist einfach: Lassen Sie PVC in geeigneten Szenarien länger halten, anstatt es in ungeeigneten Szenarien zu einer Leistung zu zwingen.
