Die „Oberflächenwirkung“ von Flammschutzmitteln – Warum modifizierte Füllstoffe attraktiver sind

Die „Oberflächenwirkung“ von Flammschutzmitteln – Warum modifizierte Füllstoffe attraktiver sind

Ingenieure, die an modifizierten Formulierungen arbeiten, sind meist auf dieses Szenario gestoßen: Das gleiche Flammschutzmittel besteht die Tests auf den Musterplatten des Lieferanten, aber sobald es in Ihre Produktionslinie gelangt, erhalten Sie nach zweiwöchiger Lagerung unregelmäßige Flammschutzeigenschaften, eine raue Oberflächenbeschaffenheit oder weiße Oberflächenausblühungen. Sie optimieren die Beladung, wechseln das Schmiermittel, ändern die Schraubenkonfiguration, drehen sich im Kreis und das Problem bleibt bestehen.

Zu diesem Zeitpunkt liegt das Problem normalerweise nicht im „Kern“ des Flammschutzmittels, sondern in seiner „Haut“ – die Oberfläche wurde nicht ordnungsgemäß behandelt.

I. Warum ist der Unterschied zwischen modifiziert und unmodifiziert so groß?

Die Oberflächeneigenschaften flammhemmender Partikel wirken sich direkt auf deren Verhalten im Harz aus. Unmodifizierte Partikel haben eine hohe Oberflächenpolarität und sind hydrophil, was sie von Natur aus inkompatibel mit unpolaren oder schwach polaren Harzen wie PP und PA macht. Beim einfachen Mischen neigen die Partikel zur Agglomeration und Verklumpung, was zu lokal zu hohen oder unzureichenden Konzentrationen führt. Die Ergebnisse: Instabilität des Flammschutzes von Charge zu Charge, beeinträchtigte mechanische Eigenschaften und beeinträchtigtes Erscheinungsbild der Teile.

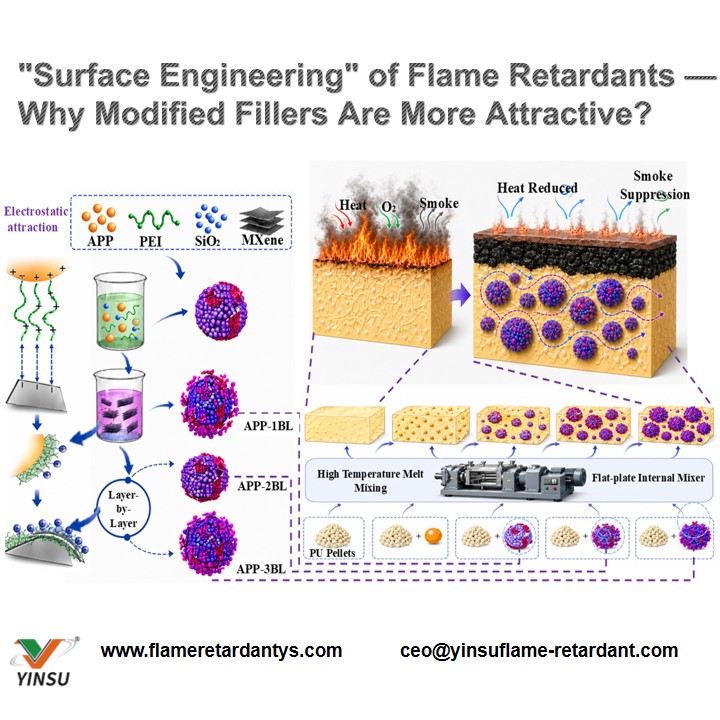

Das Wesentliche bei der Modifikation ist das „Aufbringen einer Schicht“ auf die Partikeloberfläche. Durch Haftvermittler, Tenside oder Harzbeschichtungen wird die Oberfläche von „harzabweisend“ zu „harzfreundlich“ umgewandelt. Diese Schicht fungiert auch als Gleitmittel, reduziert die Scherwärme während der Verarbeitung und minimiert Schäden an der Harzmatrix.

Im Folgenden erläutern wir die praktischen Unterschiede zwischen modifizierten und unmodifizierten Versionen einiger gängiger halogenfreier Flammschutzmittel.

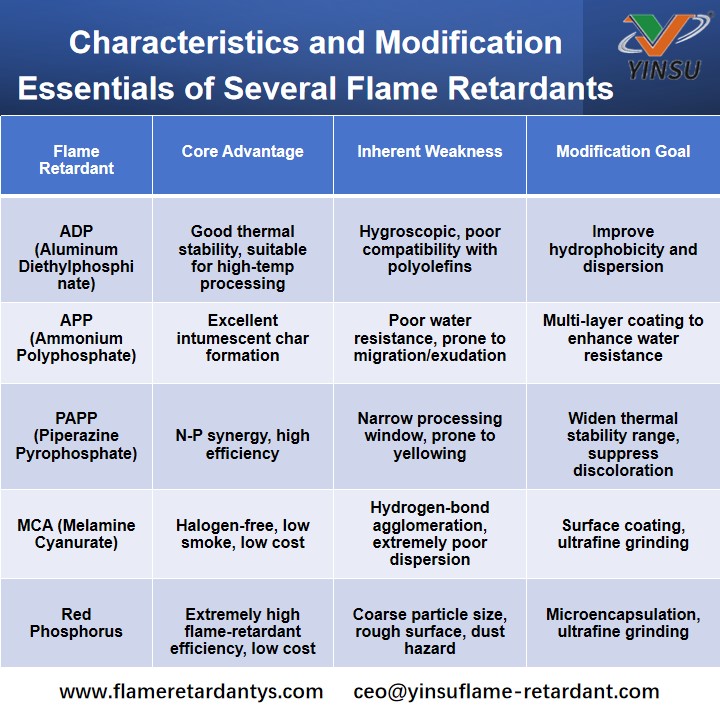

II. Eigenschaften und Modifikationsgrundlagen verschiedener Flammschutzmittel

III. Wie wählt man Behandlungsmittel und -verfahren aus?

1. Behandlungsmittel: Gezielte Lösungen

• Silan-Haftvermittler: Geeignet für ADP. Verbessern Sie die Grenzflächenbindung mit Polymeren und erhöhen Sie gleichzeitig die Hydrophobie.

• Titanat-Kupplungsmittel: Geeignet für APP. Verbessern Sie die Ausbreitung und reduzieren Sie die Migration.

• Polymere Behandlungsmittel: Geeignet für PAPP. Sorgen Sie für Wärmeschutz und erweitern Sie das Verarbeitungsfenster.

• Fettsäuren/Stearate: Geeignet für MCA. Unterbrechen Sie die Agglomeration von Wasserstoffbrücken und verringern Sie die Partikelgröße.

• Harzbeschichtungsschichten: Geeignet für roten Phosphor. Durch die Mikroverkapselung wird Staub eliminiert und die Verträglichkeit verbessert.

2. Prozesse: Trocken- und Nassmethoden haben jeweils ihre Berechtigung

• Trockenverarbeitung: Einfach und kostengünstig. Geeignet für die Oberflächenbeschichtung von MCA und die hydrophobe Behandlung von ADP. Yinsu Flame Retardant MCA-B verwendet trockenes Hochgeschwindigkeitsmischen + Oberflächenbeschichtung und erreicht so einen D50 ≤ 3 μm.

• Nassverarbeitung: Gleichmäßigere Beschichtung. Geeignet für die Wasserbeständigkeitsmodifizierung von APP und die Mikroverkapselung von rotem Phosphor. Yinsu Flame Retardant beschichteter Masterbatch aus rotem Phosphor verwendet Nassverarbeitung + Vakuumtrocknung mit einer dichten Beschichtungsschicht und einer kontrollierten Partikelgröße unter 2500 Mesh.

• Reaktive Verarbeitung: Chemische Bindung für dauerhafte Effekte. Geeignet für High-End-Modifikationen von PAPP und ADP, jedoch zu höheren Kosten.

IV. Modifikationsvergleich zweier typischer Produkte

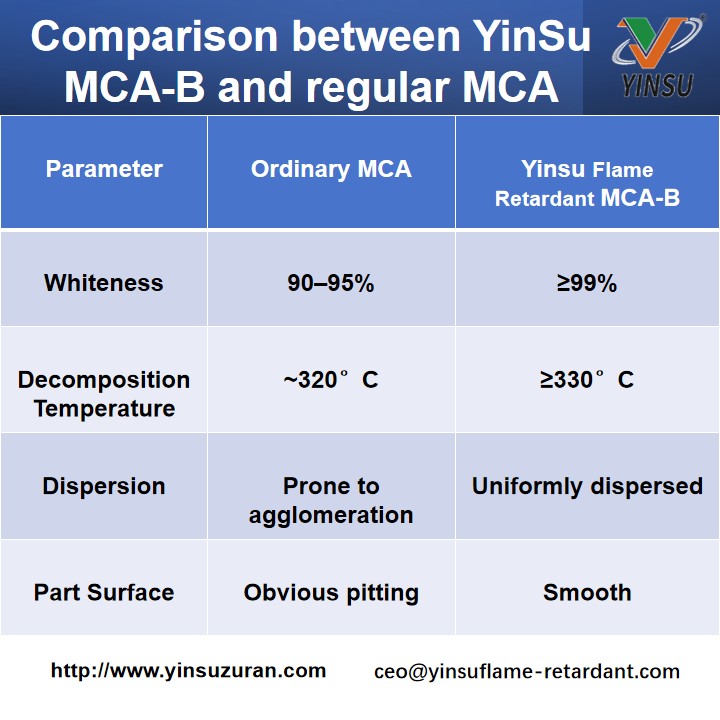

1. MCA-B: Von „Klumpenliebend“ zu „Gleichmäßig verteilt“

Gewöhnliche MCA-Partikel agglomerieren aufgrund der Wasserstoffbrückenbindung leicht zu Brocken von mehreren zehn oder sogar Hunderten von Mikrometern. Beim Compoundieren in Nylon können diese Agglomerate nicht aufgebrochen werden, was zu Folgendem führt:

• Unregelmäßige Flammhemmung (V-0 heute, V-2 morgen)

• Raue Oberfläche mit Lochfraß, schlechter Glanz

• Reduzierte Schlagfestigkeit

• Yinsu Flame Retardant MCA-B löst das Agglomerationsproblem durch Oberflächenbeschichtung und ultrafeine Vermahlung:

Die Zugabe von 5–10 % MCA-B in PA6 erfüllt UL94 V-0 stabil mit deutlich besserem Oberflächenglanz als gewöhnliches MCA. Die Beibehaltung der Schlagfestigkeit verbessert sich um ca. 25 %.

2. Beschichteter roter Phosphor: Von der „rauen“ zur „lochfraßfreien Oberfläche“

Gewöhnlicher roter Phosphor-Masterbatch hat eine grobe Partikelgröße (ca. 300 Mesh), was zu rauen Teileoberflächen führt – nur für versteckte interne Komponenten geeignet. Darüber hinaus ist rotes Phosphorpulver selbst ein Gefahrstoff mit erheblichem Verarbeitungsstaub.

Die flammhemmende FRP-950X-Serie von Yinsu verwendet eine Mikroverkapselung im Nassverfahren mit einem aktiven Gehalt an beschichtetem rotem Phosphor von ≥80 % und einer D50-Partikelgröße von ca. 2500 Maschen. Die dichte Lackschicht sorgt für eine staubfreie Verarbeitung und glatte, narbenfreie Oberflächen an Kabeln oder Teilen. Bei PA66 + 30 % GF wird durch Zugabe von 6–8 % UL94 V-0 (1,6 mm) mit LOI ≥ 34 erreicht.

V. Reale Fälle: Leistungsunterschiede nach Modifikation

Fall 1: PA6-Anschluss (MCA)

• Ursprünglicher gewöhnlicher MCA: 12 % Beladung, schwankende Flammhemmung V-0/V-2, Oberflächenfraß, 40 % Abfall der Schlagzähigkeit

• Umstellung auf Yinsu Flame Retardant MCA-B: 5 % Beladung, chargenstabiles V-0, glatte Oberfläche, 25 % Verbesserung der Schlagfestigkeit

Fall 2: Dunkles, raucharmes, halogenfreies PE-Kabel

• Ursprüngliches gewöhnliches rotes Phosphor-Masterbatch: 10 % Beladung, raue Oberfläche mit Lochfraß, vom Kunden abgelehnt

• Umstellung auf Yinsu Flame Retardant FRP-950X: 5 % Beladung, glatte Oberfläche, LOI 34, V-0 in einem Durchgang bestanden

Fall 3: PP-Folie (PPAP-System)

• Ursprüngliches unbehandeltes PPAP: Weiße Oberflächenausblühungen nach einem Monat Lagerung, Agglomeration, Herabstufung der Flammhemmung

• Umstellung auf Yinsu Flame Retardant Modified PPAP (wasserbeständiger Typ): Kein Ausschwitzen nach 1000-Stunden-Doppel-85-Test, reduzierte Klumpenbildung, stabile Flammhemmung

VI. Fazit: Oberflächenmodifikation ist nicht nur „Schaufensterdekoration“

Für Formulierungsingenieure ist die Auswahl des richtigen Flammschutzmittels nur der erste Schritt. Dieselbe chemische Struktur weist, modifiziert gegenüber unmodifiziert, erhebliche Unterschiede in der Dispersion, der Flammschutzstabilität, dem Erscheinungsbild der Teile und der Langzeitausschwitzung auf. Wenn Sie Ihre Formulierung ausprobiert haben und bei einem bestimmten Problem immer noch nicht weiterkommen, überlegen Sie, ob die „Oberflächenwirkung“ des Flammschutzmittels den Anforderungen entspricht – manchmal ist der Wechsel zu einem gut modifizierten Produkt kostengünstiger, als eine weitere Woche damit zu verbringen, Parameter zu optimieren.

Yinsu Flame Retardant ist seit 22 Jahren auf die flammhemmende Oberflächenmodifizierung spezialisiert und bietet MCA-B, beschichtete Masterbatches aus rotem Phosphor und maßgeschneiderte Modifikationslösungen für ADP/APP/PAPP an. Für Muster oder technische Diskussionen hinterlassen Sie bitte einen Kommentar.
