Der PVC-Folie wird so viel Kalziumkarbonat zugesetzt, dass die Flammhemmung trotzdem fehlschlägt? Das Problem ist nicht „hinzufügen oder nicht“, sondern „wie man hinzufügt“

Der PVC-Folie wird so viel Kalziumkarbonat zugesetzt, dass die Flammhemmung trotzdem fehlschlägt? Das Problem ist nicht „hinzufügen oder nicht“, sondern „wie man hinzufügt“

Formel-Ingenieure, die mit PVC-Folien arbeiten, haben wahrscheinlich so etwas gehört: „Calciumcarbonat ist nicht teuer. Fügen Sie einfach etwas mehr hinzu, und die Kosten sinken, oder?“

Man geht also von 20 phr auf 40 phr und dann von 40 phr auf 60 phr. Die Kosten sehen zwar besser aus, aber die Flammhemmung sinkt von V-0 auf V-2. Sie haben bei den Flammschutzmitteln nicht gespart, teilweise sogar mehr hinzugefügt, trotzdem sinkt die Bewertung. Drei aufeinanderfolgende Chargen, die zum Testen geschickt wurden, kommen als V-2 zurück. Der Chef knallt auf den Tisch und fragt: „Wir haben das Flammschutzmittel erhöht, warum funktioniert es also nicht?“

Um die Sache noch schlimmer zu machen, heißt es im Testbericht: „Tropfen entzündet Baumwolle“, und es beginnt sich eine hartnäckige Ablagerungsschicht auf der Matrize anzusammeln, die Sie dazu zwingt, alle vier Stunden anzuhalten und sie zu reinigen.

Wie genau bekämpft dieser „billige Helfer“ – Calciumcarbonat – Flammschutzmittel?

1. Zu viel Kalziumkarbonat macht Flammschutzmittel praktisch unbrauchbar

Machen wir eine einfache Rechnung: Mit jedem Anstieg des Calciumcarbonats um 10 phr sinkt der tatsächliche Volumenanteil des Flammschutzmittels in der Formulierung um 8–12 %. Das bedeutet, dass Sie 8 ThK Flammschutzmittel hinzufügen und denken, es sei das Gleiche wie zuvor, aber nach der „Verdünnung“ mit Calciumcarbonat sind nur etwa 6 ThK tatsächlich wirksam.

Echte Testdaten bestätigen dies: Bei einer PVC-Fixierung von 100 phr und einem PVC-Flammschutzmittel von 8 phr senkt eine Erhöhung des Calciumcarbonatgehalts von 20 phr auf 40 phr den Limiting Oxygen Index (LOI) von 28 auf 25, und die vertikale Brandbewertung fällt direkt von V-0 auf V-2.

Das liegt nicht daran, dass das Flammschutzmittel schwach ist, sondern daran, dass das Kalziumkarbonat es verdrängt.

Ein eher verstecktes Problem ist die „Grenzflächenkonkurrenz“. Die Oberfläche von Calciumcarbonat ist leicht alkalisch und neigt zur Adsorption saurer Flammschutzmittel. Nehmen wir zum Beispiel Sobald es um Calciumcarbonatpartikel gewickelt ist, kann es sich nicht mehr gleichmäßig in der PVC-Matrix verteilen. Es ist so, als würde man einen Klumpen Mehl mit Zucker überziehen – egal wie viel Zucker man hinzufügt, das Wasser kann ihm die Süße nicht entziehen. Im Füllstoff eingeschlossen, kann das Flammschutzmittel einfach nicht funktionieren. Antimontrioxid (ATO) .

2. Die Kettenreaktion hoher Füllstoffbeladung: mehr als nur der Verlust der Flammschutzwirkung

Wenn Calciumcarbonat stark belastet ist, treten bei der Verbrennung eine Reihe von Problemen auf:

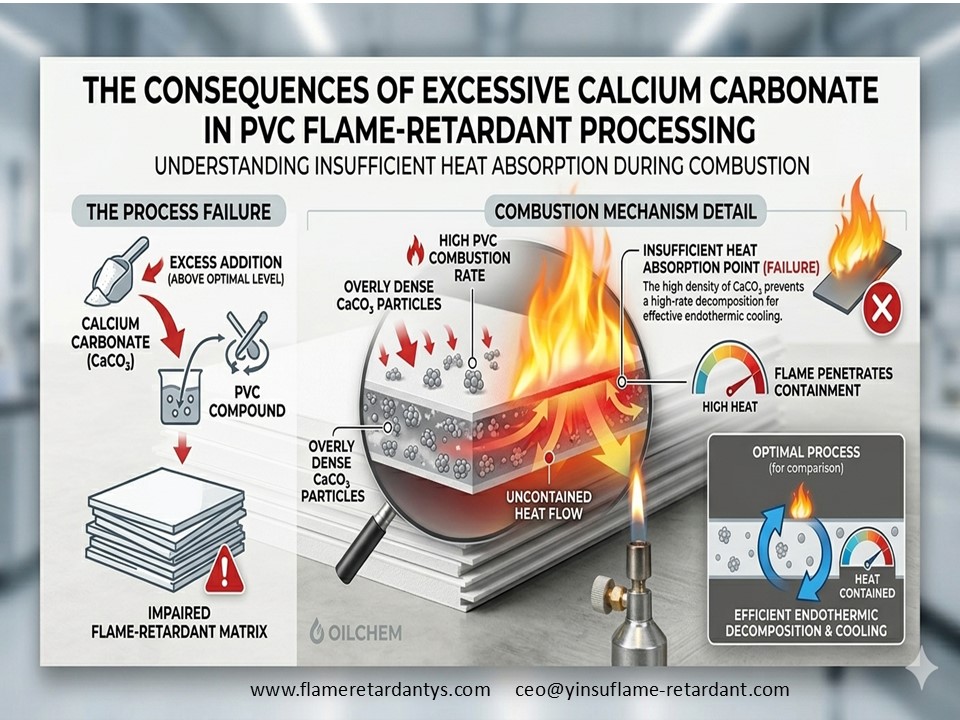

Unzureichender endothermer Effekt, um das Feuer zu stoppen. Calciumcarbonat zersetzt sich mit einer endothermen Absorption von nur etwa 450 J/g – einem Drittel der von Aluminiumhydroxid (ATH). Es kann nicht dazu beitragen, den Brand zu verzögern, indem es Wärme absorbiert, wie dies bei ATH der Fall ist.

Stärkeres Tropfen. Eine große Menge Kalziumkarbonat erhöht die Fließfähigkeit der Schmelze, was zu stärkerem Tropfen während der Verbrennung führt – sobald die Baumwolle entzündet ist, ist V-0 nicht mehr in Frage.

Geschwächte Gasphasenflammhemmung. PVC selbst erzeugt bei der Verbrennung Chlorwasserstoff (HCl), und ein Teil dieses HCl wird durch Calciumcarbonat neutralisiert. Tatsächlich ist HCl jedoch ein wichtiger Bestandteil der Gasphasenflammhemmung; Seine Neutralisierung schwächt ironischerweise den Gesamteffekt. Das bei der Zersetzung von Kalziumkarbonat entstehende Kohlendioxid und Wasser verdünnen die Konzentration des Gasphasen-Flammschutzmittels weiter.

Verschlechterung der Formansammlung und der Rauchdichte. Saure Zersetzungsprodukte korrodieren die Matrize und die Rauchdichtebewertung (SDR) steigt in die Höhe.

Ein typisches Beispiel ist eine Schaumstoffplattenanlage in Jiangsu: Mit 40 phr Calciumcarbonat und der Verwendung des traditionellen Antimontrioxid (ATO) + Chlorparaffin-Systems sank die Flammschutzeffizienz um 35 %, der SDR stieg auf 82 – weit über den für die B1-Bewertung erforderlichen 75. Die Matrize musste alle 4 Stunden angehalten und gereinigt werden, und die Arbeiter beschwerten sich heftig.

3. Wie kann ich es lösen? Verwenden Sie synergistische Formulierungen, die Calciumcarbonat „umgehen“.

Da Calciumcarbonat mit einigen Flammschutzmitteln „Streitigkeiten“ hat, wechseln Sie zu Partnern, die damit nicht zu kämpfen haben.

3.1 Verwenden Sie anstelle von ATO einen zusammengesetzten Ersatz auf Antimonbasis

Antimontrioxid (ATO) ist teuer und wird leicht von Calciumcarbonat adsorbiert. Ersetzen Sie es durch YINSU Composite Antimony T3 (ein Antimontrioxid-Ersatz ). Die Beladung kann von 5 phr auf 3–3,5 phr reduziert werden, was die Kosten um 20 % senkt. Gleichzeitig ist die Dispergierung besser und es ist weniger wahrscheinlich, dass das Additiv vom Füllstoff „eingefangen“ wird.

3.2 Mg-Al-Flammschutzmittel einführen

YINSU FR-ML-01 ist ein Magnesium-Aluminium-Schicht-Doppelhydroxid. Im Gegensatz zu gewöhnlichen anorganischen Flammschutzmitteln ist es unempfindlich gegenüber Calciumcarbonat. Seine geschichtete Struktur bildet bei der Verbrennung eine kompakte Kohleschicht und reduziert gleichzeitig die Rauchdichte deutlich.

Testdaten: Die Kombination von 30 phr FR-ML-01 mit 3 phr T3 erhöht den LOI direkt auf 30 und der SDR sinkt von 82 auf 58.

3.3 Fügen Sie etwas Zinn/Zink-Seltenerd-Stabilisator hinzu

Die Zugabe von 1,5 phr eines Zinn/Zink-Verbundstabilisators katalysiert die schnelle Vernetzung und Verkokungsbildung von PVC in den frühen Verbrennungsstadien und reduziert die HCl-Freisetzung um mehr als 30 %. Dies verringert nicht nur die Rauchtoxizität, sondern verlangsamt auch die Ablagerungen an der Form – wodurch sich die Reinigungsintervalle von alle 4 Stunden auf 24 Stunden verlängern.

Zusammen können diese drei Maßnahmen die Flammschutzbewertung auch bei hochbeladenem Calciumcarbonat von V-2 auf V-0 senken und gleichzeitig eine Kostenoptimierung von 15–20 % erreichen.

4. Ein bewährtes umformuliertes Beispiel (bereit zum Kopieren)

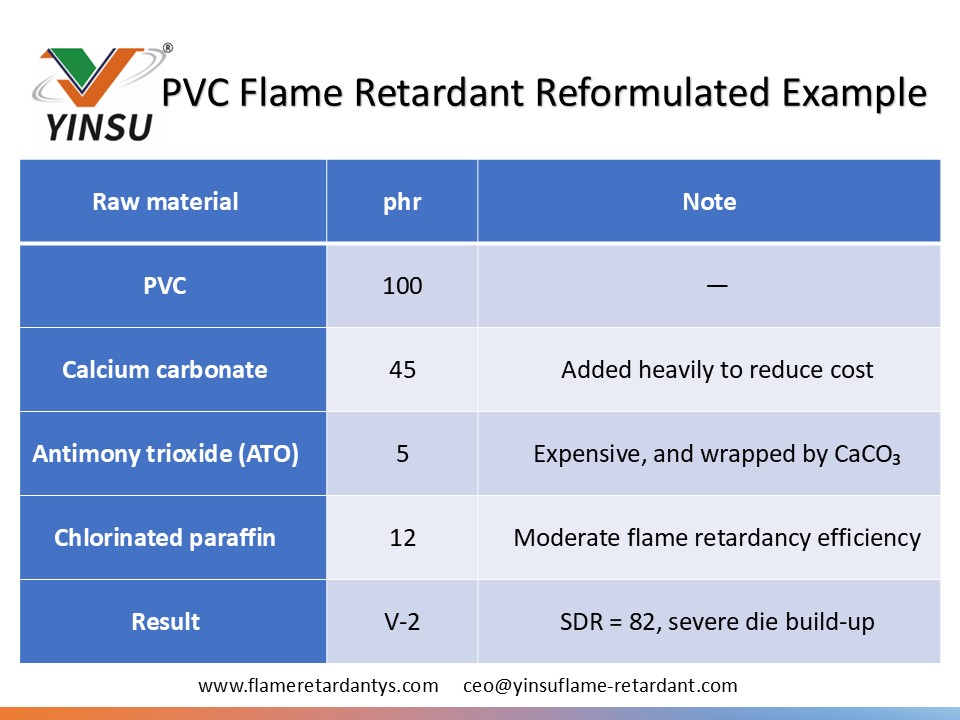

Ein PVC-Schaumplattenwerk in Jiangsu produziert 5.000 Tonnen Platten pro Jahr. Ursprüngliche Formulierung und Probleme:

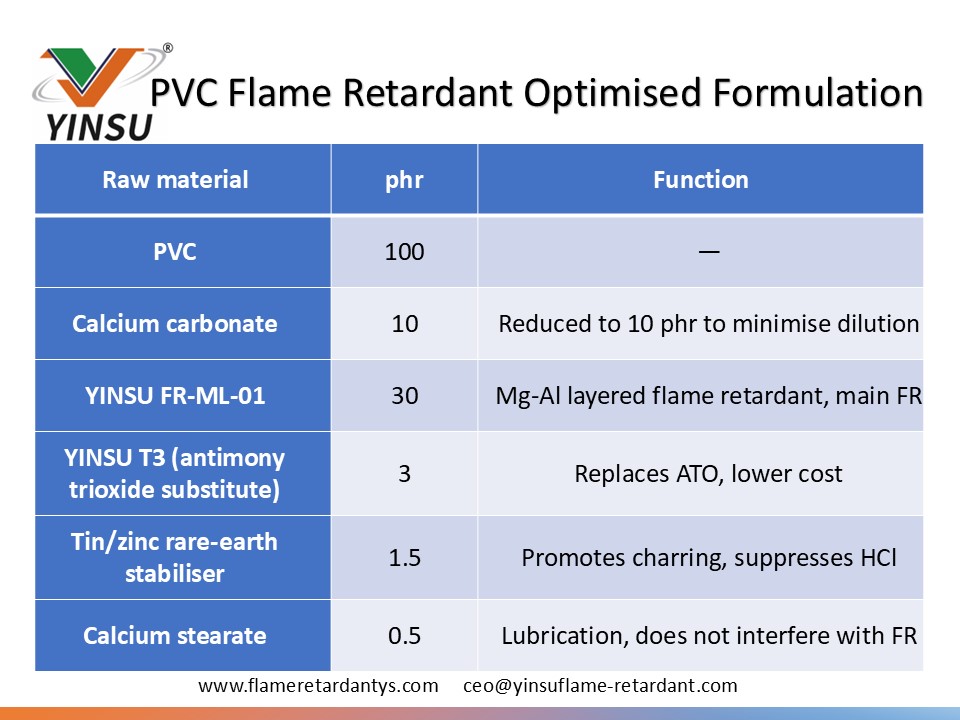

Optimierte Formulierung :

Ergebnisse :

• Vertikaler Brennvorgang: V-0 (1,6 mm)

• Limitierender Sauerstoffindex (LOI): 30

• Rauchdichtebewertung (SDR): 58 (30 % Reduzierung gegenüber dem Original)

• Reinigungsintervall der Matrize: 4 Stunden → 24 Stunden

• Gesamtkosten: 12 % niedriger als bei der Originalformulierung, dadurch Einsparung von ca. RMB 600.000 pro Jahr

Der technische Leiter des Werks machte eine sehr praktische Bemerkung: „Früher dachte ich, je mehr Flammschutzmittel man hinzufügt, desto sicherer ist man. Jetzt verstehe ich, dass das Rezepturverhältnis wichtiger ist als die bloße Menge.“

5. Drei Produktionsdetails, auf die Sie achten sollten

1. Vermeiden Sie zu hohe Temperaturen.
Calciumcarbonat beginnt sich ab 200 °C zu zersetzen, und auch Flammschutzmittel sind hitzeempfindlich. Kontrollieren Sie die Plastifizierungszone auf 170–180 °C und halten Sie die Matrizentemperatur unter 190 °C. Reduzieren Sie die Schneckengeschwindigkeit um 5–10 % unter den Normalwert (z. B. von 40 U/min auf 36 U/min), um eine durch Scherung verursachte Überhitzung zu vermeiden.

2. Die Reihenfolge beim Mischen ist wichtig.
Mischen Sie zunächst PVC-Harz und die Flammschutzmittel (FR-ML-01, T3) 3 Minuten lang bei hoher Geschwindigkeit und fügen Sie dann Calciumcarbonat und Stabilisator hinzu. Wenn die Reihenfolge umgekehrt ist, überzieht Calciumcarbonat zuerst das Flammschutzmittel, und durch weiteres Mischen werden sie nicht mehr getrennt. Halten Sie die Mischtemperatur bei 80–100 °C.

3. Wählen Sie das richtige Schmiermittel.
Schmiermittel vom Typ EBS reagieren leicht mit Flammschutzmitteln und verursachen Vergilbung. Sicherere Alternativen sind Calciumstearat oder PE-Wachs. Sie können das externe Schmiermittel leicht um 0,2–0,3 phr erhöhen, um die Ablagerungen am Werkzeug zu reduzieren.

6. Zusammenfassung

Calciumcarbonat ist nicht verboten, aber die Art und Weise, wie Sie es verwenden, entscheidet über Erfolg oder Misserfolg der Flammschutzausrüstung. Um beizubehalten V-0 bei hohen Füllstoffbeladungen , müssen Sie die leicht zu „schikanierenden“ Flammschutzmittel durch Alternativen wie den Antimontrioxid-Ersatz (YINSU T3) und das Mg-Al-Schichtflammschutzmittel (YINSU FR-ML-01) zusammen mit einem Zinn/Zink-Seltenerd-Koksbildner ersetzen.

Wenn Sie mit ähnlichen Problemen konfrontiert sind – die Flammhemmung nimmt ab, wenn der Kalziumkarbonatgehalt erhöht wird, oder die Rauchdichte immer den Grenzwert überschreitet – können Sie Ihre aktuelle Formulierung gerne mit uns besprechen. Wir können eine kostenlose Analyse zur Formulierungsoptimierung anbieten. Möglicherweise müssen Sie nicht das gesamte System ändern. Oftmals löst die Anpassung von nur zwei oder drei Komponenten das Problem.

Fordern Sie Muster oder technische Beratung an : Senden Sie eine private Nachricht oder hinterlassen Sie einen Kommentar mit dem Betreff „Optimierung der PVC-Formulierung“, und wir veranlassen, dass sich ein technischer Ingenieur mit Ihnen in Verbindung setzt. Sie können die technische Abteilung von YINSU Flame Retardant auch direkt erreichen (Telefon/E-Mail).

Über YINSU Flame Retardant: Mit 20 Jahren Erfahrung in der Entwicklung von halogenfreien/raucharmen Flammschutzmitteln für PVC, Polyolefine und andere Polymere bieten wir Produkte an, darunter Antimontrioxid-Ersatzstoffe (T3), Mg-Al-Schichtflammschutzmittel (FR-ML-01), bromierte synergistische Masterbatches und Dienstleistungen aus einer Hand vom Formulierungsdesign bis zur Prozessabstimmung.
