Die Beschichtungsrevolution: Flammschutzmittel fit für anspruchsvolle Anwendungen machen

Die Beschichtungsrevolution: Flammschutzmittel fit für anspruchsvolle Anwendungen machen

Häufig fragen Freunde: „Wie wird dieses Flammschutzmittel hergestellt?“ „Warum wird der Octabromether, den ich synthetisiere, immer gelb?“ „Wie kann die Mikroverkapselung gleichmäßig erfolgen?“

Diese Fragen mögen grundlegend erscheinen, aber sie treffen direkt den Kern der Flammschutztechnologie. Die Herstellungsmethode bestimmt die Untergrenze der Qualität eines Flammschutzmittels, während die Prozesskontrolle die Obergrenze bestimmt.

Heute überprüfen wir systematisch Technologien zur Herstellung von Flammschutzmitteln und stützen uns dabei auf mehrere relevante Monographien und die neuesten Praxisleitfäden. Von der traditionellen Synthese zur umweltfreundlichen Herstellung, vom physikalischen Mischen zum molekularen Design – wir werden sehen, wie sich dieses „Handwerk“ entwickelt hat. Sollten Ungenauigkeiten vorliegen, weisen Sie diese bitte umgehend darauf hin. Weitere Korrekturen werde ich umgehend vornehmen.

I. Überblick über die Aufbereitungstechnologie: Wie werden Flammschutzmittel „hergestellt“?

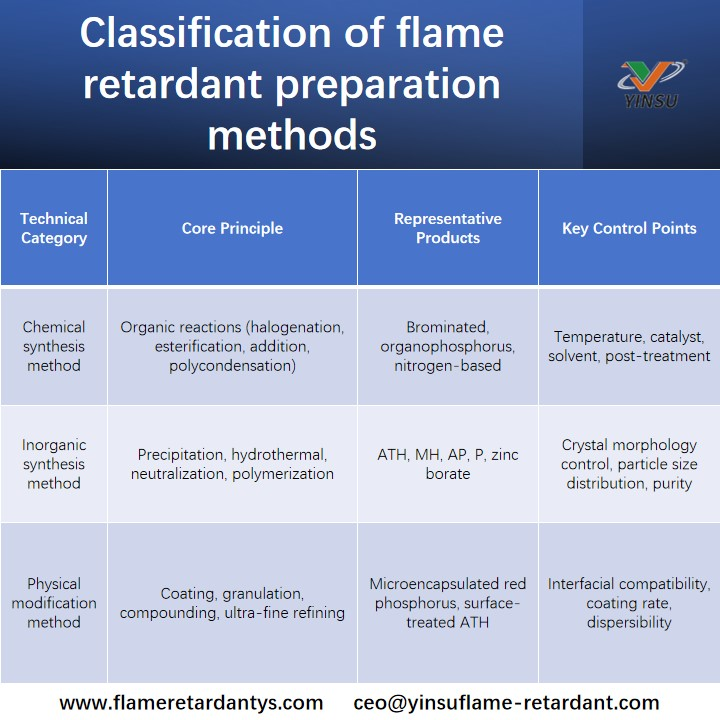

Methoden zur Herstellung von Flammschutzmitteln lassen sich je nach Reaktionstyp und Prozesseigenschaften grob in drei Kategorien einteilen:

Hinter jeder Kategorie verbirgt sich ein umfassender Satz „Handwerkskunst“. Lassen Sie uns sie einzeln aufschlüsseln.

II. Chemische Synthese: „Molekulare Bausteine“ für organische Flammschutzmittel

Bei der Herstellung organischer Flammschutzmittel handelt es sich im Wesentlichen um den gezielten Aufbau funktioneller Gruppen. Die Synthesewege für verschiedene Sorten variieren stark.

1. Bromierte Flammschutzmittel: Das „Temperaturspiel“ von Halogenierungsreaktionen

Der Kern der bromierten Flammschutzmittelsynthese ist die Bromierung. Unabhängig davon, ob es sich um eine aromatische Bromierung (z. B. Decabromdiphenylethan) oder eine aliphatische Bromaddition (z. B. Octabromether) handelt, ist die Temperaturkontrolle der entscheidende Faktor.

Die Synthese von Decabromdiphenylethan (DBDPE) ist ein zweistufiger Prozess: Zunächst wird hochreines 1,2-Diphenylethan (Reinheit >99,5 %) über die Benzylchloridmethode hergestellt, gefolgt von einer Tiefenbromierung mit überschüssigem Brom in Gegenwart eines Katalysators (z. B. AlCl₃). Die Reaktionstemperatur muss streng auf 53–58 °C kontrolliert werden. Eine zu hohe Temperatur führt zu vermehrten Nebenreaktionen und einer Vergilbung des Produkts; Eine zu niedrige Temperatur führt zu einer unvollständigen Bromierung.

Die traditionelle Synthese von Octabromether (BDDP) wird in chlorierten Alkanlösungsmitteln mit aufwendiger Nachbehandlung und hoher Umweltverschmutzung durchgeführt. Ein Forschungsteam der Nanjing Normal University hat erfolgreich einen Prozess zur Synthese wässriger Phase entwickelt. Durch den Einsatz von Hilfsstoffen zur Lösung des Problems der Wasserunlöslichkeit des Rohmaterials erhielten sie unter optimierten Bedingungen direkt weißes BDDP-Pulver mit einer Ausbeute von 93,6 %. Diese Methode vermeidet giftige organische Lösungsmittel und die Mutterlauge kann recycelt werden, wodurch tatsächlich „null Emissionen“ erreicht werden.

2. Flammschutzmittel auf Phosphorbasis : Die „Kunst der Auswahl“ von Phosphorquellen

Bei der Synthese phosphorbasierter Flammschutzmittel ist die Wahl der Phosphorquelle entscheidend. Zu den gängigen Phosphorquellen gehören Phosphoroxychlorid, Phosphortrichlorid, Phosphorpentoxid, Hypophosphit sowie die neuerdings populären Stoffe DOPO und Phosphazen.

Synthese von BDP/RDP: Unter Verwendung von Phosphoroxychlorid und Bisphenol A (oder Resorcin) als Ausgangsmaterialien wird zunächst eine Kondensation unter Lewis-Säure-Katalyse durchgeführt, um ein Zwischenprodukt zu bilden, gefolgt von einer Veresterung mit Phenol. Die Art des Katalysators (AlCl₃ ist wirksamer als TiCl₄), die Reaktionstemperatur und das Zufuhrverhältnis wirken sich direkt auf die Ausbeute und die Molekulargewichtsverteilung aus.

DOPO und seine Derivate: Die Synthese von DOPO beginnt mit o-Phenylphenol und Phosphortrichlorid und durchläuft vier Schritte: Veresterung, Cyclisierung, Hydrolyse und Dehydratisierung. Die Cyclisierungstemperatur muss auf 175–180 °C und die Dehydratisierungstemperatur auf 116–125 °C kontrolliert werden. Oberhalb von 125 °C tritt ein DOPO-Sublimationsverlust auf.

In den letzten Jahren wurden Durchbrüche in der katalytischen Synthesetechnologie erzielt. Ein Forschungsteam der Guangdong University of Technology nutzte ein PdCl₂/RuCl₃-Katalysatorsystem, um DOPO-Derivate bei niedrigeren Temperaturen zu synthetisieren und erreichte eine Produktausbeute von 90 %. Darüber hinaus ist der Anteil an Hochtemperaturisomeren groß und das Flammschutzmittel weist einen einzigen Schmelzpunkt über 295 °C auf, was die thermische Stabilität deutlich verbessert.

3. Flammschutzmittel auf Stickstoffbasis: „Molekulartechnik“ durch Wasserstoffbrücken-Selbstorganisation

Am repräsentativsten ist die Herstellung von Melamincyanurat (MCA). Es handelt sich um einen supramolekularen Komplex, der durch Selbstorganisation von Melamin und Cyanursäure durch Wasserstoffbrückenbindung entsteht.

Bei der herkömmlichen Methode in der wässrigen Phase wird eine große Menge Wasser verwendet (Wasser:Reaktant >10:1), was zu einer hohen Systemviskosität und einer langen Reaktionszeit führt. Ein verbesserter Prozess verwendet einen Komplexbildner (z. B. WEX), um die Regelmäßigkeit der planaren MCA-Struktur zu stören, den hydrodynamischen Radius zu verringern, das Wasser-zu-Material-Verhältnis auf 2:1 zu senken, die Reaktionszeit auf 30 Minuten zu verkürzen und das Waschen des Produkts überflüssig zu machen.

Bei der Trockensynthese werden Melamin und Cyanursäure ultrafein gemahlen und anschließend eine Stunde lang in einem Heizofen bei 350 °C umgesetzt, wodurch eine Reinheit von 99,2 % erreicht wird. Allerdings sind die Investitionen in die Ausrüstung hoch und der Verflüchtigungsverlust der Rohstoffe beträgt etwa 10 %.

III. Anorganische Synthese: Vom „Erz“ zum „Funktionsmaterial“

Der Kern der anorganischen Flammschutzmittelzubereitung ist die Steuerung des Kristallisationsprozesses. Kristallform, Partikelgröße und Morphologie bestimmen direkt die Anwendungsleistung.

1. Aluminiumhydroxid (ATH): Die „Kristallographie“ des Bayer-Prozesses

Industrielles ATH wird hauptsächlich aus Bauxit über das Bayer-Verfahren gewonnen. Für den Einsatz als Flammschutzmittel ist jedoch eine weitere Veredelung und Oberflächenbehandlung erforderlich. Schlüsselindikatoren sind Partikelgröße und -verteilung: Partikel <5 μm sind für die Polymerfüllung geeignet; Bei Kabelverbindungen müssen sie auf 1–2 μm eingestellt werden. Derzeit sind Ultrafeinung und Nanonisierung die Hauptrichtungen. Durch Flüssigphasen-Co-Fällung und reaktive Fällung mit hoher Schwerkraft kann Nano-ATH erzeugt werden.

2. Ammoniumpolyphosphat (APP) : Die „Kristallformdebatte“ des Polymerisationsgrades

APP hat zwei Hauptkristallformen: Typ I und Typ II. APP vom Typ II verfügt über einen hohen Polymerisationsgrad (n > 1000), eine gute thermische Stabilität (> 300 °C) und eine geringe Wasserlöslichkeit, was es zur bevorzugten Säurequelle für intumeszierende Flammschutzsysteme für technische Kunststoffe macht.

Die Synthese von Typ-II-APP erfolgt häufig über die Route „Ammoniumdihydrogenphosphat-Harnstoff-Phosphorpentoxid“, wobei bei 280–300 °C 1,5–2 Stunden lang unter einer Ammoniakatmosphäre polymerisiert wird. Die Reaktionsbedingungen beeinflussen die Kristallformumwandlung erheblich und erfordern eine präzise Temperaturkontrolle.

3. Nanoanorganische Flammschutzmittel: „Kontrolliertes Wachstum“ der Morphologie

Herstellung von Nano-Zinkhydroxystannat: Zinksalz und Stannat zu einer Graphenoxiddispersion hinzufügen, 2–6 Stunden bei 5–80 °C reagieren lassen, dann filtrieren und waschen, um einen Nanofilterkuchen zu erhalten. Durch die Oberflächenmodifizierung mit DOPO-Derivaten entsteht ein Nano-Flammschutzmittel mit sowohl flammhemmenden als auch verstärkenden Funktionen.

Flammschutzmittel auf Nano-Attapulgit-Basis: Dispergieren Sie natürlichen Attapulgit und beschichten Sie ihn dann in der flüssigen Phase mit Al₂O₃-Hydrat, MgO-Hydrat usw. oberflächenbeschichtet. Die Beschichtungsmenge kann 40–500 % erreichen. Dieses zusammengesetzte Flammschutzmittel sorgt nicht nur für Flammschutz, sondern wirkt auch als Verstärkungsmittel.

IV. Physikalische Modifikationstechnologie: „Bekleidung“ für Flammschutzmittel

Die physikalische Modifizierung verändert die chemische Struktur des Flammschutzmittels nicht, kann jedoch seinen „Charakter“ vollständig verändern. Es verwandelt hydrophil in hydrophob, wandernd in dauerhaft und staubig in freifließend.

1. Oberflächenmodifikation: Die „Brückenrolle“ von Kopplungsreagenzien

Anorganische Flammschutzmittel (ATH, MH, APP) sind mit Polymeren schlecht verträglich und müssen mit Haftvermittlern behandelt werden.

Am häufigsten werden Silan-Haftvermittler (z. B. KH-550) und Titanat-Haftvermittler (z. B. NDZ-101) verwendet. Durch Trocknen des Flammschutzmittels und Mischen mit einer geeigneten Menge Haftvermittler in einem Hochgeschwindigkeitsmischer bei 80–110 °C für 5–10 Minuten wird eine Oberflächenbeschichtung erzielt. Bei ATH-gefülltem PE kann die Zugfestigkeit nach der Modifizierung um mehr als 20 % gesteigert werden.

2. Mikroverkapselung: „Präzise Verkapselung“ von Kern-Schale-Strukturen

Die Mikroverkapselung ist die effektivste Methode zur Lösung von Problemen wie der Feuchtigkeitsaufnahme von rotem Phosphor, der einfachen Migration von APP und der Verflüchtigung flüssiger Flammschutzmittel.

Mikroverkapselter roter Phosphor : Rote Phosphorpartikel werden mit Melamin-Formaldehydharz, Phenolharz oder anorganischen Hydroxiden verkapselt. Der beschichtete rote Phosphor hat einen höheren Zündpunkt, eine verringerte PH₃-Freisetzung und eine deutlich verbesserte Kompatibilität mit Polymeren. Ein Forschungsteam der Universität Henan nutzte DOPO-Derivate, um Nano-Zinkhydroxystannat zu modifizieren und so eine einstufige Oberflächenmodifizierung und flammhemmende Verstärkung zu erreichen.

APP-Mikrokapseln: Durch In-situ-Polymerisation zur Beschichtung von APP-Oberflächen mit Melamin-Formaldehyd-Harz wird die Löslichkeit in 25 °C warmem Wasser von 2,5 g/100 ml auf 0,25 g/100 ml reduziert, was einer Verringerung um 90 % entspricht.

Perfluorhexanon-Mikrokapseln: Das FluidicLab-Team nutzte Mikrofluidik-Technologie, um Perfluorhexanon-Mikrokapseln mit Kern-Hülle-Struktur herzustellen. Unter Verwendung von 5 % PVA als äußerer Phase, lichtempfindlichem Harz als mittlerer Phase und Perfluorhexanon als innerer Phase wurden mit einem mikrofluidischen Glaschip monodisperse Tröpfchen (CV <5 %) erzeugt und nach UV-Härtung Mikrokapseln erhalten. Die Auslösetemperatur beträgt 126,84 °C und der Perfluorhexanongehalt beträgt bis zu 92,74 %.

Wärmeempfindliche Mikrokapseln: Durch In-situ-Polymerisation mit Melamin-Harnstoff-Formaldehydharz (MUF) als Wandmaterial und einem ternären Verbundwerkstoff aus Perfluorhexanon/2-BTP/Septafluorcyclopentan als Kernmaterial wurden Parameter wie Emulgator, Rührgeschwindigkeit und Kern-zu-Wand-Verhältnis optimiert, um Mikrokapseln herzustellen. Ihr Freisetzungsverhalten ist temperaturabhängig, wobei die kumulativen Freisetzungsraten im Bereich von 30–120 °C von 4,39 % auf 98,93 % ansteigen.

3. Granulation und Masterbatching: Von „Mehl“ zu „Pellets“

Pulverförmige Flammschutzmittel führen zu Staubbildungs- und Förderschwierigkeiten. Die Extrusionsgranulierung zu flammhemmenden Masterbatches verbessert die Betriebsumgebung und die Dispersionseffizienz erheblich.

Typisches Verfahren: Flammschutzmittel (50–60 %) + Trägerharz (35–45 %) + Dispergiermittel (2–3 %) + Stabilisierungssystem, bei hoher Geschwindigkeit gemischt, dann in einem Doppelschneckenextruder schmelzcompoundiert und pelletiert. Masterbatch-Flammschutzmittel zeigen eine deutlich verbesserte Dispersion in PP, was zu einer höheren Flammschutzwirkung führt.

V. Grüne Synthese: Entwicklung von „Pollution Control“ zu „Zero Discharge“

Die Flammschutzmittelindustrie erlebt derzeit einen Wandel von „traditionellen Methoden“ hin zu „grüner Synthese“.

1. Reaktionen in der wässrigen Phase

Bei der traditionellen Octabromether-Synthese werden giftige Lösungsmittel wie Dichlorethan verwendet. Das von der Nanjing Normal University entwickelte Verfahren zur Synthese wässriger Phase vermeidet nicht nur organische Lösungsmittel, sondern ermöglicht auch das Recycling der Mutterlauge. Als die Mutterlauge zum vierten Mal wiederverwendet wurde, lag die Produktausbeute immer noch über 98 %, und die Kristallform und die Partikelgrößenverteilung waren besser als bei kommerziell erhältlichen Produkten.

2. Fest-Flüssig-Zweiphasenreaktion ohne Lösungsmittel

Die traditionelle Synthese von Triethylphosphat (TEP) erfordert große Mengen an Lösungsmittel und führt zu einer hohen Säurezahl. Das neue Verfahren nutzt eine Fest-Flüssig-Zweiphasenreaktion zwischen Phosphoroxychlorid und Natriumethoxid bei niedriger Temperatur, wodurch die Reaktionszeit deutlich verkürzt wird und eine Ausbeute von >90 % und eine Säurezahl <0,05 mgKOH/g erreicht werden, wodurch das Problem der hohen Säurezahl vollständig gelöst wird.

3. Recycling von Abfallrückständen

Die Verwendung von Rückständen aus der Rauchgasentschwefelung zur Herstellung makromolekularer Flammschutzmittel verwandelt Abfall in einen Schatz. Der Magnesiumoxid-Entschwefelungsrückstand wird mit entionisiertem Wasser gemischt, der pH-Wert wird eingestellt und die Mischung wird unter Sieden umgesetzt, um Hydrotalcit-ähnliche Verbindungen zu erhalten. Anschließend werden Melamin und Phosphorsäure zur Reaktion zugegeben und anschließend mit Paraformaldehyd vernetzt, um ein makromolekulares Flammschutzmittel zu erhalten, das Hydrotalcit-ähnliche Verbindungen enthält. Es ist kostengünstig, gut verträglich und weist eine geringe Feuchtigkeitsaufnahme auf.

4. Biobasierte Rohstoffe

Phytinsäure hat als natürlich vorkommende phosphorhaltige Verbindung in den letzten Jahren große Aufmerksamkeit erlangt. Die Synthese biobasierter Phosphor-Flammschutzmittel aus Phytinsäure vermeidet den Einsatz erdölbasierter Rohstoffe und steht im Einklang mit nachhaltigen Entwicklungstrends.

VI. Die „Drei Bereiche“ der Vorbereitungstechnologie

Wenn wir auf die Entwicklung der Flammschutzmittel-Aufbereitungstechnologie zurückblicken, können wir sie in drei Ebenen einteilen:

Erster Bereich: Das Produkt herstellen können. Beherrschen Sie den grundlegenden Syntheseweg und erzielen Sie eine stabile Produktion, jedoch mit großen Chargenschwankungen, vielen Verunreinigungen und geringer Ausbeute. Dies kann nur als „Werkstatthandwerk“ betrachtet werden.

Zweiter Bereich: Qualität kontrollieren können. Kontrollieren Sie die Reaktionsbedingungen (Temperatur, Zeit, Katalysator, pH-Wert) genau, um eine hohe Ausbeute, hohe Reinheit und enge Verteilung zu erzielen. Das ist „Ingenieurtechnik“.

Dritter Bereich: Leistung gestalten können. Ausgehend von der Molekülstruktur nutzen Sie die Kontrolle der Kristallform, die Regulierung der Partikelgröße, die Oberflächenmodifikation, die Mikroverkapselung und andere Mittel, um Flammschutzmitteln „maßgeschneiderte“ Eigenschaften zu verleihen: hohe Temperaturbeständigkeit, einfache Dispersion, Nichtmigration und Kompatibilität mit dem Substrat. Das ist die „Kunst der Molekulartechnik“.

Einige Flammschutzmittelunternehmen kämpfen immer noch mit der ersten Sphäre, während einige führende Anbieter in die zweite Sphäre vorgedrungen sind. Diejenigen, die wirklich die Branchenführerschaft innehaben, sind immer diejenigen, die Kernkompetenzen im dritten Bereich aufgebaut haben. Sie verkaufen nicht nur Flammschutzmittel, sondern auch Leistungsvorhersehbarkeit und das Ende des Unsicherheitsmanagements.
