Wie können phosphorbasierte Flammschutzmittel Zersetzung, Auslaugung und Vergilbung bei hohen Temperaturen von 300 °C verhindern?

Wie können phosphorbasierte Flammschutzmittel die Zersetzung, Auslaugung und Vergilbung bei hohen Temperaturen von 300 °C verhindern?

Ein auf PBT-Modifizierung spezialisierter Ingenieur teilte uns einmal ein Problem mit: Sie entwickelten einen hellen Steckverbinder. In kleinen Versuchen funktionierte die Formulierung einwandfrei, aber sobald sie in einen Doppelschneckenextruder eingespeist wurde und die Temperatur 280 °C erreichte, begann sie zu rauchen, es bildete sich ein gelblich-brauner Rückstand auf der Form und das Endprodukt kam vergilbt heraus. Sie versuchten verschiedene Flammschutzmittel auf Phosphorbasis, aber die Ergebnisse waren weitgehend die gleichen – entweder Zersetzung, Vergilbung oder so viel Schimmelbildung, dass sie die Maschine alle zwei Stunden abschalten mussten, um die Form zu reinigen.

Später fragte er uns: Flammschutzmittel auf Phosphorbasis sind hochwirksam, aber warum versagen sie, sobald sie hohen Temperaturen ausgesetzt sind?

Dieses Problem sollte jedem bekannt sein, der mit Hochtemperatur-Nylon, PBT oder PPA arbeitet.

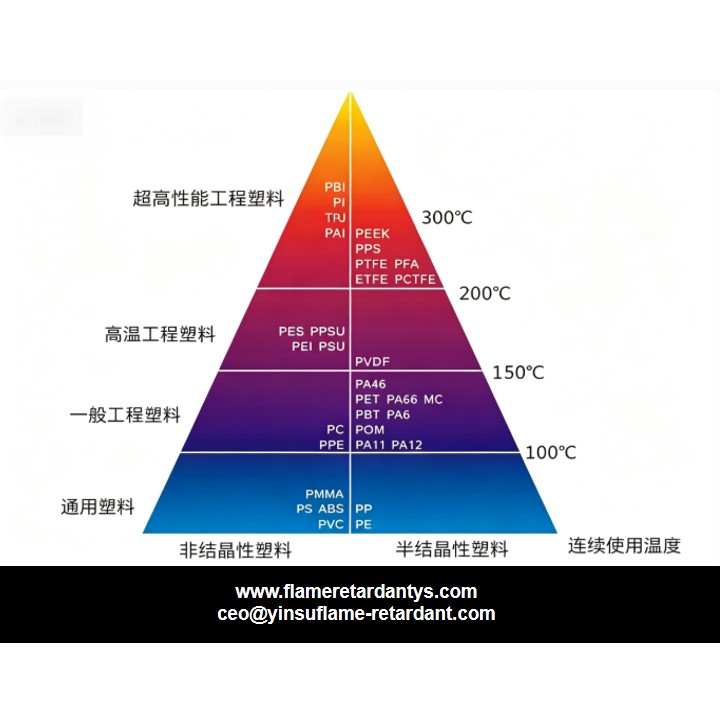

I. Warum sind technische Hochtemperaturkunststoffe so auf phosphorbasierte Flammschutzmittel angewiesen?

Materialien wie Hochtemperatur-Nylon und PBT haben typischerweise Verarbeitungstemperaturen zwischen 280 und 320 °C. In diesem Temperaturbereich können viele herkömmliche Flammschutzmittel einfach nicht mithalten – MCA zersetzt sich, Hydroxide sind längst dehydriert und Flammschutzmittel auf Brombasis bieten zwar eine gute Hitzebeständigkeit, sind jedoch erheblichen Umweltbelastungen ausgesetzt.

Flammschutzmittel auf Phosphorbasis (wie Organophosphorverbindungen, Hypophosphite und roter Phosphor) sind aufgrund ihrer hohen Flammschutzwirkung und geringen Beladungsmenge zur gängigen Wahl geworden. Allerdings ist ein hoher Wirkungsgrad nicht gleichbedeutend mit einer hohen Temperaturbeständigkeit. Tatsächlich liegen die thermischen Zersetzungstemperaturen vieler üblicher Flammschutzmittel auf Phosphorbasis genau im unangenehmen Bereich von 280–300 °C – nicht ganz hoch genug, um den Verarbeitungstemperaturen standzuhalten, aber zu hoch, um stabil zu bleiben.

II. Die „drei größten Fallstricke“ bei der Hochtemperaturverarbeitung

① Vorzeitige Zersetzung

Wenn die thermische Zersetzungstemperatur eines Flammschutzmittels niedriger als die Verarbeitungstemperatur ist, führt dies dazu, dass das Flammschutzmittel in der Schnecke „zerfällt“, bevor das Material überhaupt geformt wurde. Die entstehenden kleinen Moleküle wirken nicht nur nicht flammhemmend, sondern korrodieren auch die Ausrüstung. Die direkteste Konsequenz ist, dass sich die Flammschutzbewertung einfach nicht verbessert, obwohl Sie viel Flammschutzmittel hinzugefügt haben.

② Formablagerungen

Zersetzungsnebenprodukte kondensieren auf der Formoberfläche und bilden eine Schicht aus harten, gelblich-braunen oder weißen Ablagerungen. Bestenfalls wirkt sich dies auf das Erscheinungsbild des fertigen Produkts aus; Im schlimmsten Fall verstopft es die Entlüftungskanäle und führt zu einer unvollständigen Füllung. Einige Kunden haben berichtet, dass sie bei der Verwendung eines bestimmten phosphorbasierten Flammschutzmittels in PBT die Form alle zwei Stunden zerlegen und reinigen mussten, was die Produktionseffizienz halbierte.

③ Vergilbung

Dies ist das problematischste Problem, insbesondere bei der Herstellung heller oder weißer Teile. Durch die Hochtemperaturoxidation verfärbt sich das Flammschutzmittel, was dazu führt, dass das gesamte Teil gelb und matt wird. Einige Kunden haben verschiedene Qualitäten ausprobiert und schließlich resigniert gesagt: „Vielleicht sollten wir stattdessen auf dunkle Teile umsteigen.“

III. Wo liegt die Wurzel des Problems?

Es ist nicht so, dass Flammschutzmittel auf Phosphorbasis unwirksam wären; vielmehr stimmt die thermische Zersetzungstemperatur von Standard-Flammschutzmitteln auf Phosphorbasis nicht mit dem Verarbeitungsfenster von technischen Hochtemperaturkunststoffen überein.

Mehrere Faktoren beeinflussen die thermische Zersetzungstemperatur: die inhärente Stabilität der Molekülstruktur, die Partikelgrößenverteilung, der Verunreinigungsgehalt und die Oberflächenpolarität. Einfach ausgedrückt: Wenn ein Standard-Flammschutzmittel auf Phosphorbasis selbst Temperaturen über 300 °C nicht standhält, wie kann es dann das Material schützen?

Ein weiterer oft übersehener Punkt: Viele Flammschutzmittel auf Phosphorbasis setzen bei hohen Temperaturen saure Stoffe frei. Diese sauren Substanzen katalysieren den Polymerabbau, was die Vergilbung und Schimmelbildung noch verstärkt.

IV. Wie kann man das angehen? Vier Ansätze

① Modifikation der Molekülstruktur

Dies ist die grundlegendste Lösung. Die Einführung hitzebeständiger Gruppen in die phosphorbasierten Verbindungen erhöht deren intrinsische thermische Stabilität. Beispielsweise kann der Ersatz kurzkettiger Alkylgruppen durch Aryl- oder cyclische Strukturen die thermische Zersetzungstemperatur um 30–50 °C erhöhen. Bei modifizierten Organophosphor-Flammschutzmitteln kann die thermische Zersetzungstemperatur von 280 °C auf über 330 °C ansteigen.

② Beschichtungstechnologie

Beschichten der Oberfläche flammhemmender Partikel mit einer Schicht aus hochtemperaturbeständigem Material (z. B. Silanen, Harzen oder anorganischen Verbindungen). Diese „Beschichtung“ verlangsamt die Wärmeleitung in das Innere und verzögert so die Zersetzung. Gleichzeitig verbessert die Beschichtungsschicht die Verträglichkeit mit dem Untergrund und reduziert die Auslaugung.

③ Reinigung und Partikelgrößenkontrolle

Verunreinigungen wirken oft als „Auslöser“ für die thermische Zersetzung. Durch die Reduzierung des Verunreinigungsgehalts und die Optimierung der Partikelgrößenverteilung (weder zu grob noch zu fein) kann die thermische Stabilität deutlich verbessert werden. Einige Hersteller vernachlässigen diesen Aspekt, was zu erheblichen Schwankungen der thermischen Stabilität innerhalb derselben Charge führt.

④ Synergistische Mischung

Wenn eine einzelne phosphorbasierte Verbindung der Hitze allein nicht standhält, kann sie mit anderen kombiniert werden. Beispielsweise verbessert die Kombination einer Organophosphorverbindung mit einer kleinen Menge stickstoffbasierter oder anorganischer Verbindungen nicht nur die Flammschutzwirkung, sondern kann auch die allgemeine thermische Stabilität verbessern. Allerdings muss darauf geachtet werden, dass die Temperaturbeständigkeit der Synergisten kompatibel ist.

V. Hochtemperaturbeständigkeit ist nur der erste Schritt; Auch die Auswaschung muss angegangen werden.

Die Beständigkeit gegen Zersetzung während der Hochtemperaturverarbeitung garantiert nicht, dass es bei langfristiger Verwendung nicht zu einer Auslaugung kommt. Einige phosphorbasierte Flammschutzmittel wandern beim „Double 85“-Test (85 °C/85 % Luftfeuchtigkeit, 1.000 Stunden) an die Oberfläche und bilden weiße Flecken oder einen öligen Film.

Die Hauptursachen für das Auslaugen sind schlechte Kompatibilität mit dem Substrat, niedriges Molekulargewicht und unvollständige Einkapselung. Die Lösungen sind einfach: Polymerisationsgrad erhöhen, Oberflächenmodifizierung durchführen und den Verkapselungsprozess optimieren. Bei fachgerechter Modifizierung bleibt die Oberfläche auch nach dem Doppel-85-Test sauber.

VI. Wie wählt man das richtige Material aus?

Hochtemperatur-Nylon (PA6T, PA9T, PPA): Die Modifizierung mit Organophosphorverbindungen oder Aluminiumdiethylphosphonat (ADP) ist eine relativ stabile Option. Auf Glasfaserverträglichkeit achten; Einige Qualitäten neigen in glasfaserverstärkten Systemen zum Auslaugen.

PBT: Modifiziert mit ADP oder rotem Phosphor (für dunkel gefärbte Teile). Roter Phosphor ist kostengünstig und hochwirksam, die Farboptionen sind jedoch begrenzt. Synergistische Flammschutzmittel auf Stickstoffbasis können die erforderliche Dosierung weiter reduzieren.

Helle/weiße Produkte: Roten Phosphor vermeiden; Wählen Sie modifiziertes Organophosphor oder hochreines ADP. Temperaturbeständigkeit und Vergilbungsbeständigkeit sind entscheidende Anforderungen.

Ein paar allgemeine Tipps, um Fallstricke zu vermeiden:

Achten Sie darauf, das Material vor der Verarbeitung zu trocknen; Die thermische Stabilität phosphorbasierter Flammschutzmittel nimmt ab, wenn sie Feuchtigkeit aufnehmen.

Vermeiden Sie das direkte Mischen mit alkalischen Füllstoffen wie Calciumcarbonat, da dies das Flammschutzmittel neutralisieren und unwirksam machen kann.

Nicht an der Obergrenze der Extrusionstemperatur betreiben; Lassen Sie einen Spielraum von 20–30°C.

VII. Hohe Temperaturen sind nicht das Problem; Das eigentliche Problem ist die Wahl des falschen Materials.

Beim Flammschutz für technische Hochtemperaturkunststoffe geht es nicht nur um die „Zugabe“. Nur durch die Auswahl modifizierter Flammschutzmittel auf Phosphorbasis mit passenden thermischen Zersetzungstemperaturen sowie Migrations- und Vergilbungsbeständigkeit können Sie eine reibungslose Produktion und stabile Endprodukte gewährleisten.

Wir haben in den letzten Jahren viel Aufwand in die Modifizierung phosphorbasierter Flammschutzmittel gesteckt. Unsere Organophosphorserie (wie WADP-10) erreicht eine thermische Zersetzungstemperatur von über 350 °C, wobei es bei Verarbeitungstemperaturen von 300 °C praktisch zu keiner Zersetzung oder Vergilbung kommt; Durch Reinigung und Modifizierung konnte die ADP-Serie die Probleme mit Schimmelpilzverschmutzung deutlich reduzieren; Masterbatches mit rotem Phosphor wie FRP-750A basieren auf einem hohen Gehalt oder einer Verkapselung, um die ursprünglichen Eigenschaften bei geringen Zugabemengen beizubehalten. Sie bieten eine hervorragende Auslaugungskontrolle und eignen sich für dunkel gefärbte Hochtemperaturteile.

Wenn Sie während der Verarbeitung bei hohen Temperaturen ebenfalls mit Vergilbung, Schimmelbildung oder Zersetzung zu kämpfen haben, können Sie spezifische Qualitäten gerne mit uns besprechen. Möglicherweise müssen Sie die Formulierungen nicht ändern – die Anpassung des Verarbeitungsfensters reicht möglicherweise aus, um das Problem zu lösen.
