Fallstudie: Warum färbt sich flammhemmend modifiziertes Material gelb?

Fallstudie: Warum färbt sich flammhemmend modifiziertes Material gelb?

Gestern erwähnte mir ein Kunde, dass sein neu entwickeltes flammhemmendes Nylon-Glasfasermaterial während der Produktion oft gelb wird, und er war sich nicht sicher, warum.
Bevor sie zu Ende gesprochen hatten, fielen mir sofort drei mögliche Gründe ein:

1. Das verwendete Flammschutzmittel weist eine schlechte Hitzebeständigkeit auf.

2. Nylonabbau durch hohe Temperaturen während des Extrusionsprozesses (dies kann mit den Temperatureinstellungen des Extruders, der Scherfestigkeit der Schnecke usw. zusammenhängen).

3. Andere Additive weisen eine schlechte Hitzebeständigkeit auf oder es kam zu Reaktionen zwischen Additiven oder zwischen Additiven und Nylon.

Nach weiterer Diskussion erfuhr ich, dass der Kunde bereits Kühlexperimente bezüglich Temperaturfaktoren durchgeführt hatte, das Vergilbungsproblem jedoch weiterhin bestand. Dann fragten sie, ob ich helfen könnte, die genaue Ursache zu ermitteln.

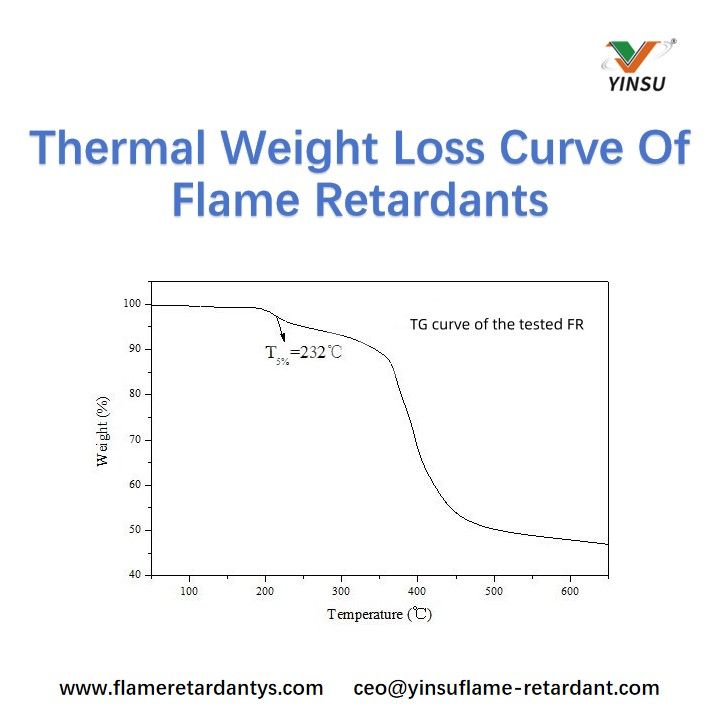

In der vom Kunden bereitgestellten Beispielformulierung haben wir eine bestimmte Qualität von PA6, ein Flammschutzmittel (FR) und drei Additive (A, B, C) identifiziert (die genaue Formulierung ist vertraulich und kann hier nicht offengelegt werden). Wir haben eine thermogravimetrische Analyse (TGA) dieser vier Komponenten durchgeführt, einschließlich des Flammschutzmittels und der Additive. Die TGA-Kurve für das Flammschutzmittel ist in der folgenden Abbildung dargestellt.

Offensichtlich erfüllt die anfängliche Zersetzungstemperatur des flammhemmenden FR nicht die Verarbeitungsanforderungen für PA6/30 %GF, während die anderen drei Additive für Nylon-Verarbeitungstemperaturen geeignet sind. Daher habe ich empfohlen, das Flammschutzmittel auszutauschen oder auf eine andere Charge umzusteigen.

Ein paar Tage später rief der Kunde zurück, um zu bestätigen, dass die aktuelle Flammschutzmittelcharge tatsächlich Probleme aufwies und die Verarbeitungsanforderungen für PA6/GF nicht erfüllen konnte. Nach dem Austausch war das Vergilbungsproblem behoben.

Tatsächlich werden Vergilbungs- oder Schwärzungsprobleme bei der Kunststoffverarbeitung in der Industrie für modifizierte Materialien häufig diskutiert, und die Ursachen sind vielfältig. Wir wissen, dass Farbe aus der Wechselwirkung zwischen Licht und Materie entsteht, die viele physikalische und chemische Veränderungen mit sich bringt. Bei Kunststoffen entstehen Farbveränderungen häufig durch die Oxidation bestimmter Bestandteile. Natürlich kann es in manchen Fällen auch zu Farbveränderungen kommen, wenn die Verarbeitungsmaschinen nicht ausreichend gereinigt werden.

Basierend auf früheren Erfahrungen glaube ich, dass die Hauptgründe für die Verfärbung von flammhemmend modifizierten Materialien während der Verarbeitung oder Lagerung folgende sind:

1. Schlechte Stabilität der Rohstoffe
Einige auf dem Markt erhältliche Harze werden ohne Antioxidantien oder Stabilisatoren hergestellt. Daraus hergestellte Kunststoffprodukte können sich unmittelbar nach der Extrusion oder während der Lagerung verfärben. Der Umstieg auf Harze anderer Hersteller oder Qualitäten löst das Problem häufig. Dies weist auf eine unterschiedliche Qualität der auf dem Markt erhältlichen Harze hin und es ist wichtig, Materialien mit guter Stabilität zu finden und zu verwenden.

2. Schlechte Hitzebeständigkeit des Flammschutzmittels

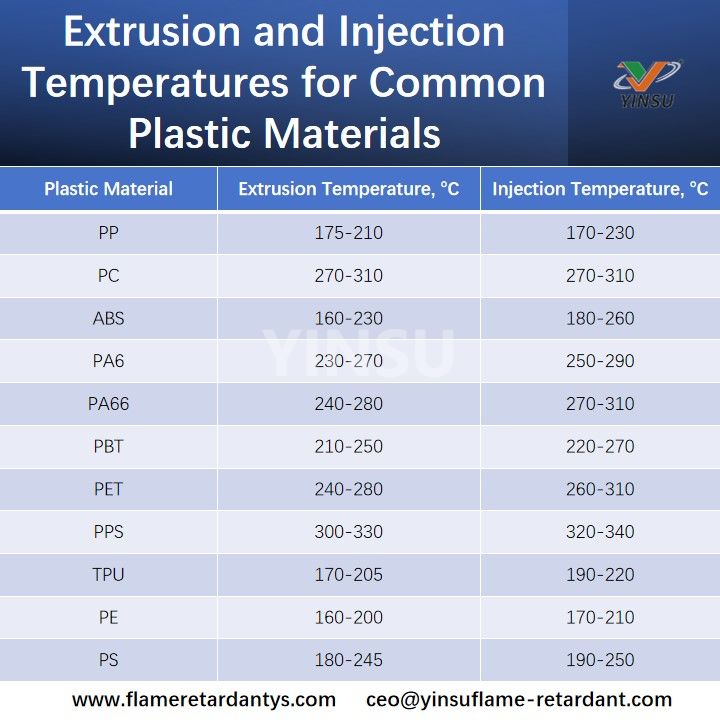

Zersetzt sich das Flammschutzmittel bei Temperaturen unterhalb der Verarbeitungstemperatur des Materials, entstehen kleine Moleküle, die zu einer Verfärbung des gesamten Systems führen. Beispielsweise wird PP bei 170–230 °C verarbeitet, PA6 typischerweise bei 230–290 °C und PA66 bei 240–310 °C. Die verwendeten Flammschutzmittel für PP, PA6 und PA66 können entsprechend unterschiedlich sein.

3. Übermäßige Metallverunreinigungen in Füllstoffen

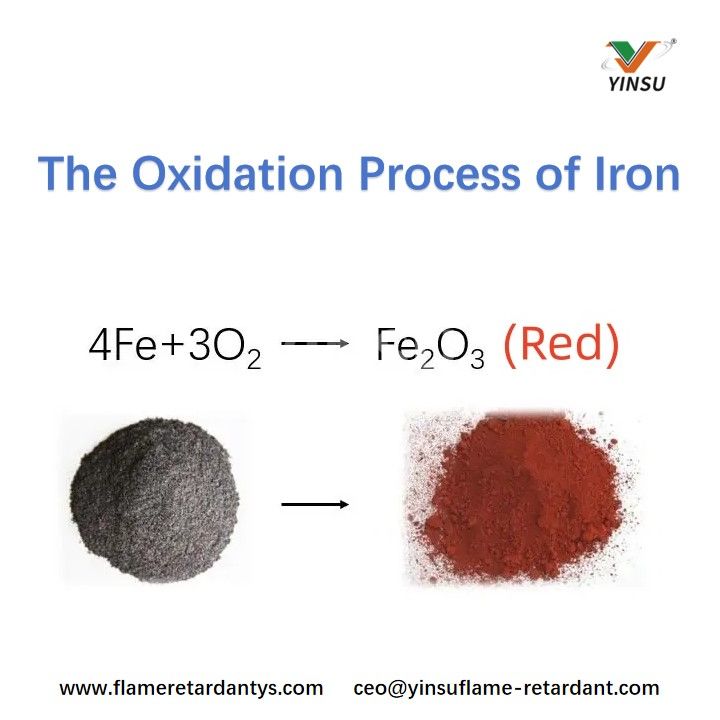

Übermäßige Verunreinigungen wie Eisen, Nickel oder Chrom können unter bestimmten Bedingungen unvollständig oxidieren und entsprechende Oxide bilden, die zu Kunststoffverfärbungen führen. Beispielsweise oxidiert Eisen an der Luft zu rotem Eisenoxid, wodurch Kunststoffprodukte dunkler erscheinen. Zu den üblichen Füllstoffen gehören Titandioxid und Calciumcarbonat.

4. Andere Additivfaktoren
Zu den üblichen Verarbeitungs- und Modifizierungsadditiven gehören Antioxidantien, Weichmacher, Verstärkungsmittel, Haftvermittler, Schmiermittel, Farbstoffe, Vernetzungsmittel, Flammschutzmittel, Antistatikmittel, antibakterielle Mittel, Schlagzähmodifikatoren und Abbaumittel. Während der Verarbeitung (insbesondere unter hohen Temperaturen) dürfen diese Zusatzstoffe nicht miteinander reagieren und müssen ihre eigene Stabilität bewahren, um eine oxidative Zersetzung zu verhindern.

5. Umweltfaktoren
Verschiedene Stoffe in der Luft können veränderte Materialien adsorbieren oder mit ihnen reagieren. Einige NOx-Verbindungen sind beispielsweise von Natur aus gefärbt, etwa Stickstoffdioxid (NO₂), eine rotbraune, hochreaktive gasförmige Substanz. Wenn NOx stark an den freiliegenden Kanten von Kunststoffprodukten haftet oder dort adsorbiert wird, führt dies unweigerlich zu Verfärbungen. Auch äußere Faktoren wie Licht und Hitze können in bestimmten Kunststoffkomponenten chemische Reaktionen auslösen, die zu Zersetzung und Verfärbung führen.

Die oben genannten fünf Punkte sind häufige Ursachen für Kunststoffverfärbungen während der Produktion und Lagerung. Allerdings erfordern bestimmte Fälle immer noch eine spezifische Analyse. Nur durch die Berücksichtigung aller möglichen Einflussfaktoren können Modifikationsingenieure sicherstellen, dass die Produktfarbqualität den Markt- und Kundenanforderungen entspricht und letztendlich gegenseitigen Nutzen und Win-Win-Ergebnisse erzielt.
