Anzahl Durchsuchen:36 Autor:Yinsu Flame Resparedant veröffentlichen Zeit: 2026-06-30 Herkunft:www.flameretardantys.com
Flammhemmendes Polyurethan auf Wasserbasis: Additiv oder reaktiv?
Der praktische Vergleich eines Formulierungsingenieurs
Formulierungsingenieure, die mit wasserbasiertem Polyurethan (WPU) arbeiten, stehen häufig vor der gleichen Herausforderung: Kunden verlangen Beschichtungen, die umweltfreundlich, weich und hochtransparent sind und dennoch UL 94 V-0 erfüllen müssen, vorzugsweise mit geringer Rauchentwicklung und ohne Tropfen. Aber WPU hat einen inhärenten limitierenden Sauerstoffindex (LOI) von nur 17–19 % – es brennt leicht an der Luft.
Wie macht man WPU „feuerfest“? Derzeit gibt es zwei gängige Ansätze: Flammschutzmittel vom additiven Typ und Flammschutzmittel vom reaktiven Typ. Welches soll ich wählen? Wie wähle ich? Dieser Artikel überspringt die Theorie und vergleicht direkt die Kernunterschiede, neuesten Fortschritte und praktische Formulierungstipps für beide Routen.
Reaktiver Flammschutz: Während der WPU-Synthesestufe werden flammhemmende Elemente wie Phosphor und Stickstoff durch Copolymerisation in die Polyurethan-Molekülkette eingebaut. Das Flammschutzmittel wird in die Polymerkette „eingewachsen“ – keine Migration, keine Extraktion und ausgezeichnete Haltbarkeit. Typische Beispiele sind DOPO-Derivate und phosphorhaltige Polyole.
Bevor wir uns mit den beiden Schemata befassen, ist es wichtig, ein Kernkonzept zu verstehen: den Phosphor-Stickstoff-Synergismus.
Flammschutzmittel auf Phosphorbasis erzeugen bei der Verbrennung Phosphorsäure und Polyphosphorsäure, was die Austrocknung der Oberfläche und die Verkokungsbildung auf WPU fördert, wodurch eine dichte Kohlenstoffschicht entsteht, die Wärme und Sauerstoff isoliert. Flammschutzmittel auf Stickstoffbasis zersetzen sich beim Erhitzen und setzen nicht brennbare Gase wie Ammoniak und Stickstoff frei, wodurch Sauerstoff verdünnt wird und die Kohleschicht anschwillt. In Kombination wird die Kohleschicht dicker, dichter und stabiler – was zu einer weitaus höheren Flammschutzwirkung führt als jedes einzelne Element.
Aus diesem Grund ist die Phosphor-Stickstoff-Paarung zur „Standardkonfiguration“ in WPU-Flammschutzformulierungen geworden – ob additiv oder reaktiv, wirksame Systeme basieren fast immer auf der Phosphor-Stickstoff-Synergie.
Der größte Vorteil additiver Systeme ist „Plug and Play“. Mischen Sie das flammhemmende Pulver in die WPU-Emulsion, lassen Sie den Prozess unverändert und die Eintrittsbarriere ist niedrig.
Aber die Probleme liegen ebenso auf der Hand: schlechte Kompatibilität . Die meisten flammhemmenden Pulver sind hydrophob, während WPU-Emulsionen wasserbasiert sind – sie lassen sich einfach nicht vermischen. Direktes Mischen führt zu ungleichmäßiger Dispersion, Emulsionsschichtung oder sogar zu einer katastrophalen Koagulation. Selbst wenn sich ein Film bildet, kann das Flammschutzmittel mit der Zeit wandern und auf der Oberfläche ausblühen, was zu Weißfärbung und einer Verschlechterung der Flammschutzleistung führt.
Allerdings haben additive Flammschutzmittel in den letzten Jahren bedeutende Durchbrüche erlebt. Das Team von Wang Quanjie und Duan Baorong von der Universität Yantai entwickelte ein wasserlösliches Flammschutzmittel (NP) vom Typ Stickstoff-Phosphor-Additiv und löste damit das Kompatibilitätsproblem. Bei nur 8 % Beladung stieg der LOI von WPU von 20,2 % auf 27,3 % und erreichte UL 94 V-0 mit vollständiger Unterdrückung brennender Tropfen. Die Kegelkalorimetrie zeigte, dass die Gesamtrauchfreisetzung um über 60 % reduziert wurde.
Dies zeigt: Der Additivtyp ist nicht unumsetzbar – der Schlüssel liegt in der Auswahl „wasserlöslicher“ oder „emulsionsverträglicher“ Produkte.

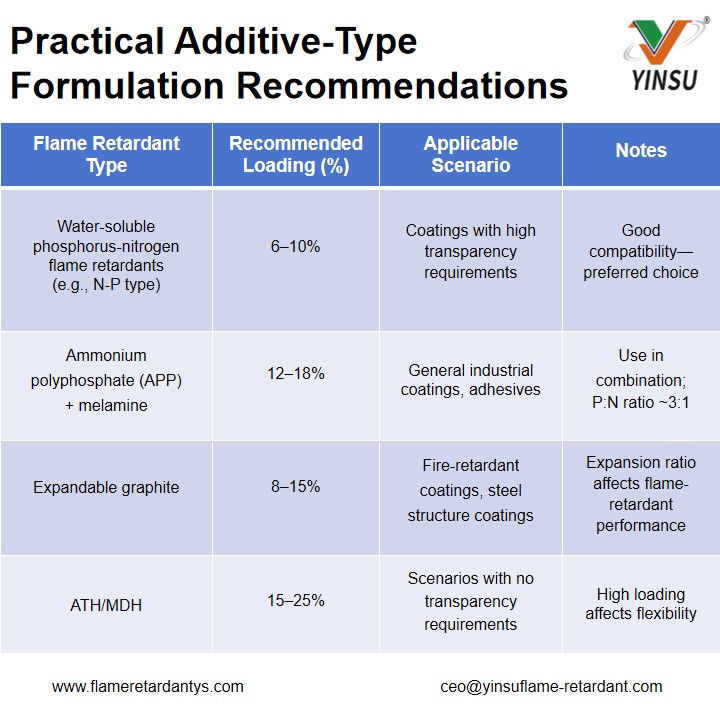

Wichtiger Hinweis: Wenn anorganische Pulver (ATH, MDH) in WPU mehr als 15 % enthalten, sinkt die Transparenz der Folie erheblich und die Flexibilität lässt nach – eine Falle, in die viele Ingenieure geraten sind. Wenn der Kunde Transparenz und Haptik verlangt, sollten wasserlösliche Phosphor-Stickstoff-Systeme oder Lösungen vom reaktiven Typ Vorrang haben.
Reaktive Flammschutzmittel werden chemisch in die WPU-Molekülkette eingebunden – keine Migration, keine Extraktion und dauerhaft stabile Flammschutzleistung.
Wiederum aus der Arbeit des Teams von Wang Quanjie und Duan Baorong – sie synthetisierten ein reaktives flammhemmendes PHED mit einer Dual-DOPO-Struktur . Bei 12 % Beladung stieg der LOI von 21,2 % auf 28,6 %, UL 94 verbesserte sich von keiner Bewertung auf V-0, ohne brennende Tropfen. Ein Team der East China University of Science and Technology nutzte DOPO-HQ zur reaktiven Modifikation und erreichte einen LOI von 35,35 % bei nur 3 % Beladung.
Reaktive Flammschutzmittel bieten zudem einen versteckten Vorteil: Sie beeinträchtigen die mechanischen Eigenschaften nicht und können diese sogar verbessern. Nachdem PHED an der WPU-Hartsegmentkonstruktion beteiligt war, erhöhte sich der Hartsegmentgehalt und die Wasserstoffbindung wurde verbessert, was zu verbesserten mechanischen Eigenschaften führte.
Aber die Mängel des reaktiven Typs sind ebenso klar: komplexer Syntheseprozess, hohe Kosten und nicht alle WPU-Formulierungen können reaktive Monomere „unterbringen“.
Unterschiede zwischen WPU vom Polyether-Typ und Polyester-Typ
Formulierungsingenieure müssen beachten: WPU vom Polyestertyp verkohlt leichter als WPU vom Polyethertyp. Polyestersegmente enthalten Esterbindungen, die beim Erhitzen leichter cyclisieren und aromatische Strukturen bilden, die die Verkohlungsreaktionen von Phosphor-Stickstoff-Flammschutzmitteln begünstigen. Daher ist das gleiche Phosphor-Stickstoff-Flammschutzsystem bei Polyester-WPU typischerweise besser als beim Polyether-Typ. Wenn Ihre WPU-Emulsion auf Polyether basiert, müssen Sie möglicherweise den Flammschutzmittelanteil erhöhen oder das Phosphor-Stickstoff-Verhältnis optimieren.

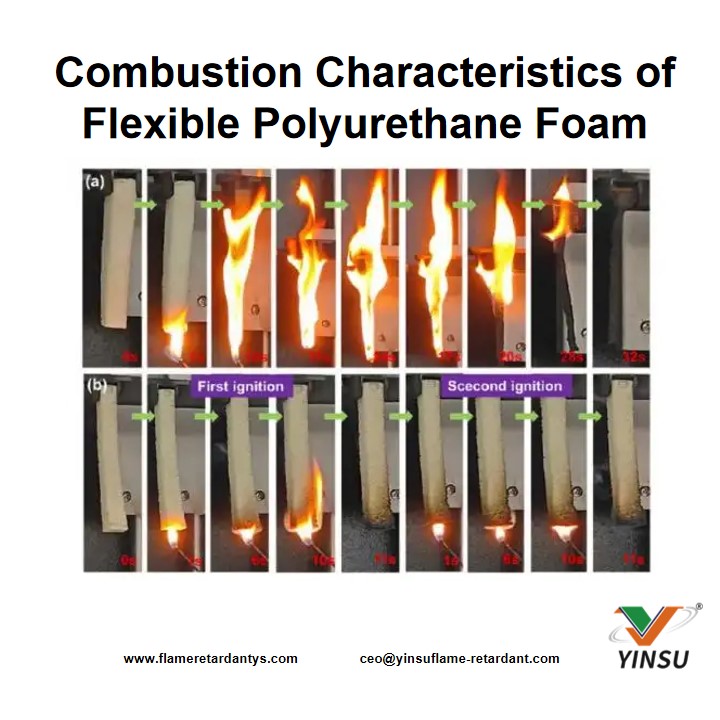

Sein limitierender Sauerstoffindex (LOI) beträgt nur etwa 18,5 %, sodass die Verbrennung in der Umgebungsluft aufrechterhalten werden kann. Beim Verbrennen schmilzt und kollabiert der Schaum zunächst, es entsteht ein Pfützenfeuer, gefolgt von einer heftigen Verbrennung. Während des gesamten Prozesses werden große Mengen Rauch und giftige Gase freigesetzt.
Die Flammschutzstrategie für wasserbasiertes Polyurethan kann auf lösungsmittelbasierte Polyurethansysteme ausgeweitet werden. Die folgenden beiden Formulierungen wurden experimentell in PU-Schaum und PU-Leder validiert.
1. PU-Schaum: Eingekapselter roter Phosphor + Flammschutzmittel auf Phosphorbasis
Harter Polyurethanschaum (RPUF) wird in der Gebäudeisolierung, Kühlschrankisolierung und anderen Bereichen mit extrem hohen Flammschutzanforderungen eingesetzt.

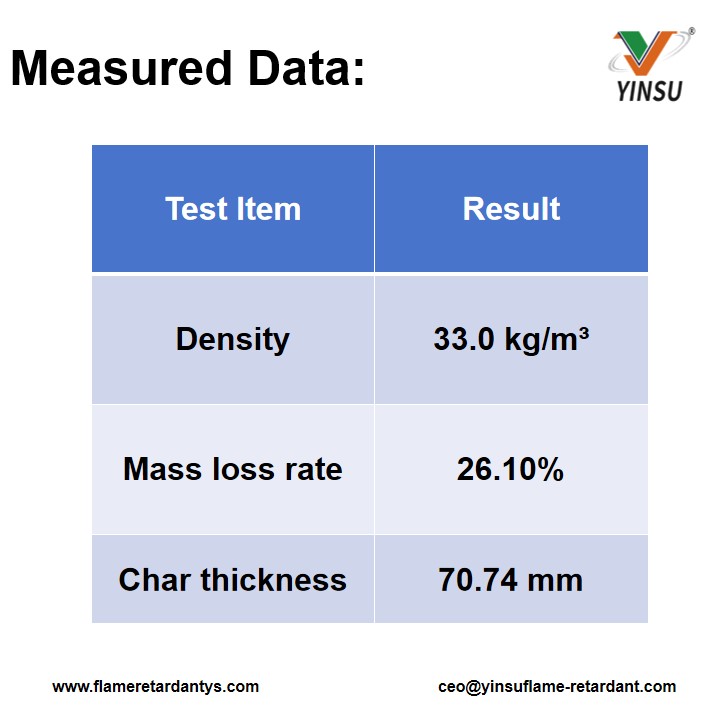

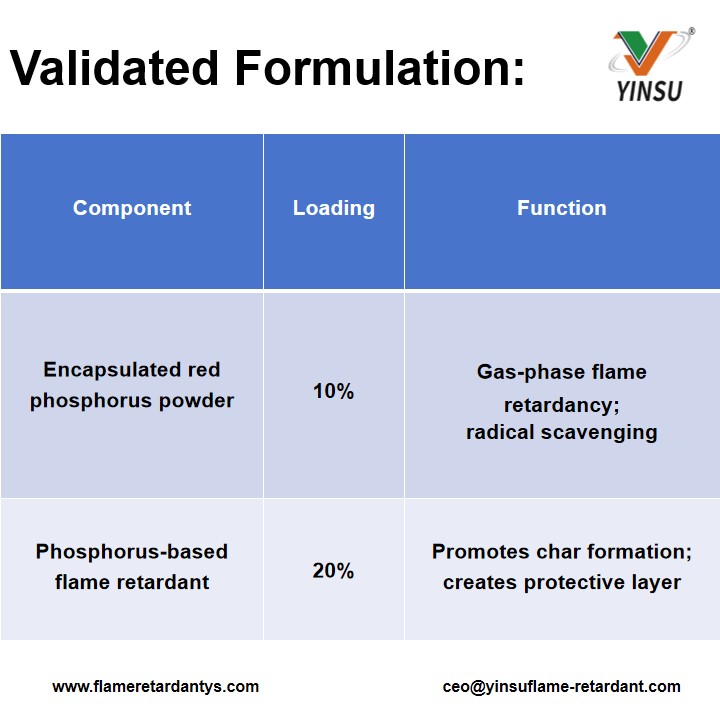

Roter Phosphor setzt in der Gasphase phosphorbasierte Radikalfänger frei und unterbricht so die Verbrennungskettenreaktion. Das auf Phosphor basierende Flammschutzmittel fördert die Austrocknung der Oberfläche und die Verkokungsbildung in der kondensierten Phase. Durch die Synergie entsteht eine dichte Kohleschicht von über 70 mm Dicke, die Hitze und Sauerstoff effektiv blockiert. Eingekapselter roter Phosphor löst die Probleme der schlechten Kompatibilität mit der PU-Matrix, der Feuchtigkeitsaufnahme und der Entzündungsgefahr bei der Verarbeitung, die mit gewöhnlichem rotem Phosphor verbunden sind.
2. PU-Leder: Flammschutzmittel auf Phosphorbasis + Flammschutzmittel auf Stickstoffbasis
Die Flammschutzanforderungen für PU-Leder gehen über die Flammschutzklasse hinaus und umfassen geringe Rauchentwicklung, keine Extraktion, keine Vergilbung und ein weiches Handgefühl.
Bei alleiniger Verwendung können Flammschutzmittel auf Phosphorbasis bei hohen Temperaturen Phosphingas (PH₃) freisetzen. Der Zusatz stickstoffbasierter Flammschutzmittel löst genau dieses Problem – das synergistische Phosphor-Stickstoff-System unterdrückt nicht nur die PH₃-Freisetzung, sondern verbessert auch deutlich die Verkohlungsbildung und die Rauchunterdrückung.

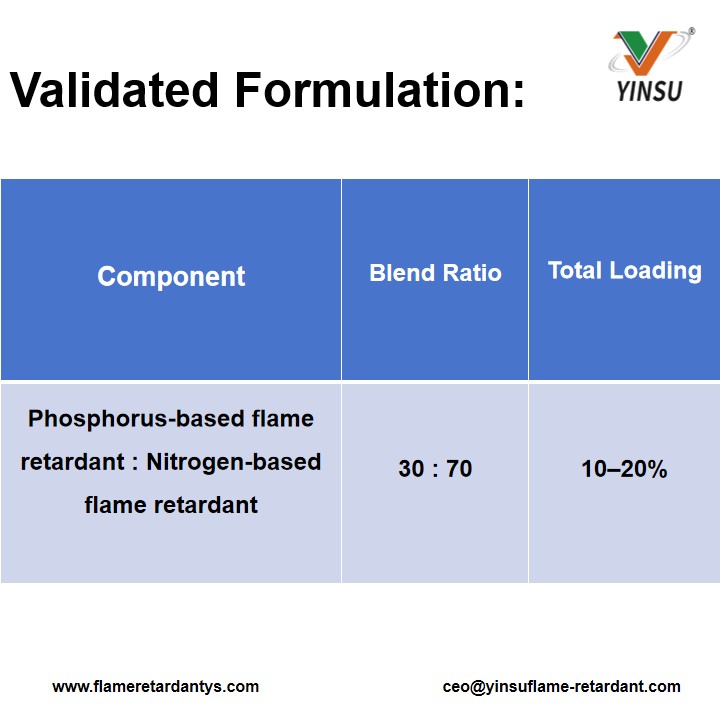

Warum ist diese Formulierung praktischer?
Flexible Beladung: 10–20 % anpassbar je nach Produktanforderungen
Keine Extraktion: Gute Kompatibilität zwischen Phosphor- und Stickstoff-Flammschutzmitteln; keine Migration bei Langzeitgebrauch
Geringer Rauch, geringe Toxizität: Halogenfreies System; keine Freisetzung von Halogenwasserstoff bei der Verbrennung
Minimale Auswirkungen auf das Handgefühl: Geringere Auswirkung auf die Weichheit im Vergleich zu anorganischen Füllstoffen wie ATH/MDH
Wann sollte der Additivtyp priorisiert werden?
Budgetbegrenzte, einfache Prozesspriorität
Vorhandene ausgereifte WPU-Emulsionsformulierung; kein Wunsch, die Syntheseroute zu ändern
Mäßige Flammschutzanforderungen (z. B. LOI ≥ 27 %, UL 94 V-0 ausreichend)
Wichtiges Auswahlprinzip: Priorisieren Sie „wasserlösliche“ oder „emulsionsverträgliche“ Flammschutzmittel vom Additivtyp; Vermeiden Sie das direkte Mischen gewöhnlicher hydrophober Pulver.
Wann lohnt sich Reactive-Type?
Hohe Anforderungen an die Flammschutzbeständigkeit (langfristig keine Extraktion, keine Migration)
Anforderungen an extrem hohe Flammschutzwerte (LOI ≥ 30 %)
Strenge Anforderungen an die Erhaltung der mechanischen Eigenschaften
Produkte für High-End-Märkte (Export, Automobilindustrie, Elektronik usw.)
Eigene Fähigkeit zur Entwicklung von WPU-Emulsionen; Bereitschaft, in die Synthese zu investieren
Der dritte Weg: Synergistische Mischung. Dies ist keine Entweder-Oder-Wahl. In praktischen Formulierungen werden oft die besten Ergebnisse Spezifische Empfehlung: Phosphor vom reaktiven Typ einführen (5–8 % Beladung), dann mit 2–3 % stickstoffbasiertem Synergisten (z. B. MCA) mischen, wobei ein Gesamt-Phosphor-Stickstoff-Verhältnis von etwa P:N = 1:2 aufrechterhalten wird. mit einem reaktiven Typ als Basis (Gewährleistung grundlegender Flammhemmung und ohne Migration) + einem Additivtyp zur Verstärkung (weitere Verbesserung der Flammschutzwirkung und Rauchunterdrückung) erzielt.
Missverständnis 1: „Höhere Beladung bedeutet bessere Flammschutzwirkung.“ In WPU-Systemen führt eine übermäßige Flammschutzbeladung zu einer verringerten Emulsionsstabilität und verschlechterten mechanischen Eigenschaften. Die optimale Beladung für Flammschutzmittel vom Typ NP beträgt 8 %; darüber hinaus wird die Leistung instabil. Jedes System hat einen „goldenen Ladepunkt“, der experimentell ermittelt werden muss.
Missverständnis 2: „Der reaktive Typ ist immer besser als der additive Typ.“ Der reaktive Typ ist zwar stabiler, aber wenn Ihre WPU-Formulierung über ein inhärent fragiles Emulgierungssystem verfügt, kann die gewaltsame Einführung reaktiver Monomere zu Emulgierungsfehlern führen – mehr Schaden als Nutzen. Es gibt kein absolutes Gut oder Böse in der Technologie; Nur die Eignung zählt.
Statistiken zeigen, dass etwa 80 % der Brandtoten auf die Erstickung durch Rauch und giftige Gase zurückzuführen sind. Daher wird die Entwicklungsrichtung für WPU-Flammschutz immer klarer: Halogenfreiheit, Rauchunterdrückung und Multifunktionalisierung.
Zu den spezifischen Trends gehören: Entwicklung hocheffizienter halogenfreier Flammschutzmittel mit geringer Beladung und hohem Phosphor-/Stickstoffgehalt; synergistische Systeme, die mehrere flammhemmende Elemente enthalten; anorganische Nano-Flammschutzmittel (kombiniert Flammschutz und Rauchunterdrückung).
Bemerkenswert sind auch die biobasierten und intelligenten Richtungen. In einer Studie wurde Chitosan (aus Biomasse gewonnen) zur Modifizierung von WPU verwendet, wodurch die Verkohlungsausbeute bei 700 °C von 0,7 % auf 32,7 % gesteigert und ein LOI von 35,4 % erreicht wurde. Ein anderes Team entwickelte eine intelligente feuerbeständige WPU-Beschichtung mit Selbstwarn- und aktiven Feuerlöschfunktionen.
Zurück zur ursprünglichen Frage: Flammhemmendes Polyurethan auf Wasserbasis – additiv oder reaktiv?
Die Antwort lautet: Es hängt von Ihrem Formulierungssystem, Ihrem Kostenbudget und Ihren Leistungszielen ab. Der Additiv-Typ hat eine geringe Hürde und schnelle Ergebnisse, aber die Wahl des falschen Produkts führt zum Scheitern. Der reaktive Typ ist eine einmalige Lösung, die jedoch mit hohen Kosten und Hindernissen verbunden ist. Der klügste Ansatz besteht darin, zunächst das „Temperament“ und den Typ (Polyether oder Polyester) Ihrer WPU-Emulsion zu verstehen und dann das richtige Mittel zu verschreiben. Wenn die Bedingungen es zulassen, vereint die synergistische Phosphor-Stickstoff-Mischung oft das Beste aus beiden Welten.
Für die meisten Formulierungsingenieure besteht die größte Frustration jedoch nicht darin, „nicht zu wissen, wie sie wählen sollen“, sondern darin, „die Wahl getroffen zu haben und es dennoch selbst mischen zu müssen“ – das Verhältnis zwischen verschiedenen Flammschutzmitteln, die Kompatibilität, die Dispersion, jeder Schritt ist eine potenzielle Falle.
Yinsu Flame Retardant engagiert sich seit vielen Jahren intensiv im Bereich der Polyurethan-Flammschutzmittel und entwickelt ausgereifte Einkomponenten-Flammschutzprodukte für verschiedene Anwendungsszenarien, darunter WPU, PU-Schaum und PU-Leder. Sie müssen es nicht selbst zusammenstellen und müssen sich keine Gedanken über die Kompatibilität machen – einfach hinzufügen und verwenden.
Für PU-Schaum bieten wir eingekapselte flammhemmende Serien mit rotem Phosphor (FRP-950X usw.) mit geringer Beladung und ausgezeichneter Verkohlungsbildung an; In Kombination mit ADP kann die Dicke der Kohle 70 mm überschreiten. Für PU-Leder und Beschichtungen haben wir modifiziertes MCA (MCA-B) mit hervorragender Dispersion, ohne Extraktion und guter Harzkompatibilität – direkte Zugabe erreicht V-0-Bewertung. Für Systeme, die eine höhere Temperaturbeständigkeit erfordern, hat das modifizierte Organophosphor-Flammschutzmittel WADP-10 eine thermische Zersetzungstemperatur von über 350 °C, verfügt über Anti-Vergilbungs- und keine Extraktionseigenschaften und ist für TPU und andere Hochtemperatur-Verarbeitungsszenarien geeignet.
Sie müssen sich nicht mit der Zubereitung herumschlagen – wählen Sie einfach das richtige Produkt aus, fügen Sie es hinzu und verwenden Sie es.
