Flammschutzmittel in PVC-Kunststoffen: Typen, Standards, Mechanismen, Anwendungen und Fallstudien

Flammschutzmittel in PVC-Kunststoffen: Typen, Standards, Mechanismen, Anwendungen und Fallstudien

I. Entflammbarkeitseigenschaften und Herausforderungen von PVC-Kunststoffen
Polyvinylchlorid (PVC) selbst hat einen hohen Chlorgehalt (ca. 56 %) und setzt bei der Verbrennung Chlorwasserstoffgas (HCl) frei, was ihm ein gewisses Maß an selbstverlöschenden Eigenschaften verleiht (Limiting Oxygen Index LOI ≈ 45 %). Allerdings stellen praktische Anwendungen folgende Herausforderungen dar:

1. Weich-PVC: Der Zusatz von Weichmachern (z. B. DOP, DINP) reduziert den LOI erheblich (kann unter 20 % fallen), was den Zusatz von Flammschutzmitteln erforderlich macht.

2. Rauch und Toxizität: Bei der Verbrennung werden HCl, Dioxine und dichter Rauch freigesetzt.

3. Thermische Stabilität: Anfällig für Zersetzung während der Hochtemperaturverarbeitung, was den synergistischen Einsatz von Wärmestabilisatoren und Flammschutzmitteln erfordert.

II. Arten von Flammschutzmitteln, die in PVC-Kunststoffen verwendet werden

1. Halogenierte Flammschutzmittel

• Chlorierte Flammschutzmittel: z. B. Chlorparaffine. Solche mit einem Chlorgehalt von 50 % werden hauptsächlich als sekundäre Weichmacher für PVC verwendet, während solche mit einem Chlorgehalt von 70 % hauptsächlich als Flammschutzmittel verwendet werden.

• Bromierte Flammschutzmittel: z. B. Tetrabrombisphenol A (TBBPA), die als Additiv oder reaktive Flammschutzmittel in verschiedenen Kunststoffen, einschließlich PVC, verwendet werden können.

2. Flammschutzmittel auf Phosphorbasis

• Anorganische Phosphor-Flammschutzmittel: z. B. roter Phosphor, Ammoniumpolyphosphat (APP). Roter Phosphor weist eine hohe Flammschutzwirkung auf, ist jedoch schlecht mit Harzen verträglich und erfordert häufig eine Mikroverkapselung.

• Organische Phosphor-Flammschutzmittel: z. B. Phosphate, Phosphaphenanthren-Derivate. Phosphate erfüllen häufig eine Doppelfunktion als Flammschutzmittel und Weichmacher und werden häufig in flexiblem PVC verwendet.

• Flammschutzmittel auf Stickstoffbasis: z. B. Melamin, Melamincyanurat (MCA), oft synergistisch mit Flammschutzmitteln auf Phosphorbasis verwendet.

• Anorganische Flammschutzmittel: z. B. Aluminiumtrihydroxid (ATH), Nanosilica.

III. Gängige synergistische Flammschutzmittel

1. Antimontrioxid: Wirkt normalerweise in Verbindung mit halogenierten Flammschutzmitteln. In der Anfangsphase der Verbrennung schmilzt Sb₂O₃ zunächst und bildet einen Schutzfilm auf der PVC-Oberfläche, der diese von der Luft isoliert. Es geht endotherme Reaktionen ein, wodurch die Verbrennungstemperatur sinkt. Bei hohen Temperaturen verflüchtigt sich Sb₂O₃, wodurch die Sauerstoffkonzentration in der Luft verdünnt wird. In Kombination mit Chloriden, die bei der PVC-Verbrennung entstehen, bildet es in der Gasphase Antimonchloride, die freie Radikale abfangen und so zur Flammhemmung beitragen können. Beispielsweise erhöht die Zugabe von Sb₂O₃ zu PVC-Kabelmischungen den Sauerstoffindex und sorgt so für eine bessere Flammhemmung. Speziell behandeltes Sb₂O₃ sorgt nicht nur für Flammschutz, sondern wirkt auch als Rauchunterdrücker, wodurch es sich besonders für PVC-Kabelverbindungen eignet.

2. Aluminiumhydroxid (ATH): Reduziert die Rauchentwicklung von PVC und verbessert die Flammhemmung. Bei der thermischen Zersetzung nimmt es erhebliche Wärme auf und das erzeugte Aluminiumoxid bildet eine Schutzschicht auf der Materialoberfläche, die Sauerstoff und Wärme isoliert. Gleichzeitig verdünnt der freigesetzte Wasserdampf brennbare Gase und erhöht die Sauerstoffkonzentration.

3. Magnesiumhydroxid (MDH): Zersetzt sich zu Magnesiumoxid und Wasser und bietet eine gute Rauchunterdrückung. Mit abnehmender Partikelgröße erhöht sich der LOI von PVC, während die maximale Rauchfreisetzungsrate und die Rauchdichtebewertung sinken, wobei die mechanischen Eigenschaften von PVC nur minimal beeinträchtigt werden und bestimmte Verwendungsanforderungen erfüllt werden.

4. Roter Phosphor: Typischerweise wird mikroverkapselter roter Phosphor verwendet, der Vorteile wie geringe Beladung, hohe Effizienz, geringe Rauchentwicklung und geringe Toxizität bietet. Bei der Verbrennung entsteht Metaphosphorsäure, die zu einem stabilen Polyphosphorzustand polymerisiert und eine schützende kohlenstoffhaltige Schicht bildet, die Sauerstoff isoliert. Roter Phosphor kann auch mit anderen anorganischen Flammschutzmitteln vermischt werden, um die gesamte Flammschutzmittelbeladung zu reduzieren und die Verarbeitungs- und mechanischen Eigenschaften von PVC zu verbessern.

5. Flammschutzmittel auf Siliziumbasis: Nutzen Sie Organosilicium- und Organoborverbindungen als Träger, die mit verschiedenen funktionellen Gruppen chelatisiert sind. Bei Verwendung mit anderen Flammschutzsystemen können sie bei der Verbrennung kleine Molekülgase bilden, die Sauerstoff isolieren, brennbare Gase verdünnen und Wärme absorbieren. Sie fördern die Verkokungsbildung auf der Polymermatrix beim Brennen, verbessern die Flammhemmung und verhindern das Tropfen der Schmelze. Sie verbessern auch die Kompatibilität zwischen Komponenten in Verbundwerkstoffen und der Polymermatrix und verbessern so die mechanischen Eigenschaften.

6. Flammschutzmittel auf Stickstoffbasis: z. B. Triazinderivate, Melamin. Ihre alleinige Wirksamkeit ist oft begrenzt, in Kombination mit phosphorbasierten Flammschutzmitteln zeigen sie jedoch eine synergistische Wirkung. Zusammengesetzte Flammschutzmittel, beispielsweise aus Melamin und Polyphosphaten, können die Flammhemmung von PVC verbessern.

IV. Flammhemmungs-Bewertungsstandards für PVC-Kunststoffe

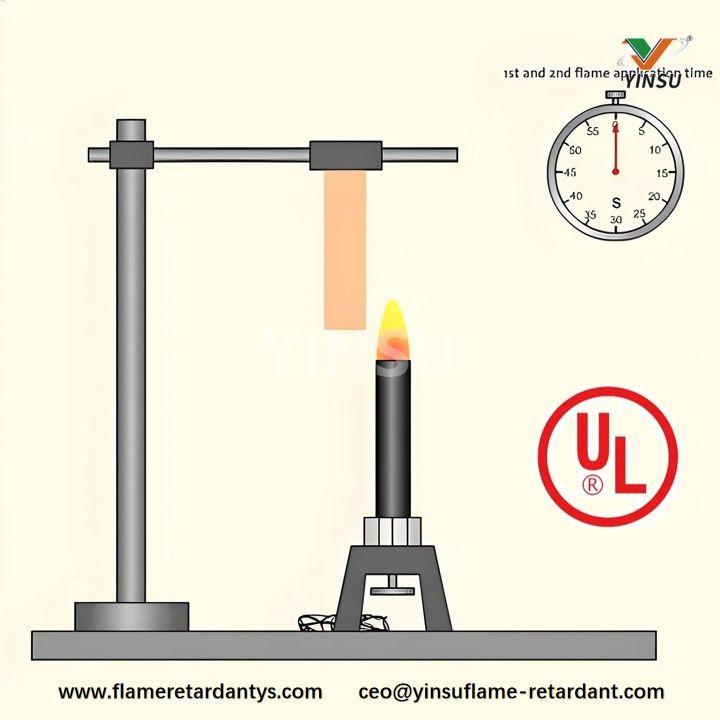

Zu den gängigen Standards gehört der UL94-Standard, der Materialien in die Klassifizierungen V-0, V-1, V-2 und HB einteilt. Die V-0-Einstufung ist die strengste und erfordert, dass sich die Proben innerhalb von 10 Sekunden selbst verlöschen, ohne dass Partikel abtropfen, die Baumwolle entzünden. Die HB-Bewertung ist die am wenigsten strenge und basiert auf einem horizontalen Brenntest, der anhand der Brenngeschwindigkeit bewertet wird.

V. Mechanismen der flammhemmenden Wirkung

1. Endotherme Kühlung: Flammschutzmittel reagieren bei hohen Temperaturen endotherm, wodurch die Oberflächentemperatur des brennbaren Materials gesenkt und die Entstehung brennbarer Gase verringert wird, wodurch die Verbrennung unterdrückt wird.

2. Bildung einer Schutzschicht: Flammschutzmittel bilden bei der Verbrennung eine feste oder flüssige Schutzschicht, die Sauerstoff isoliert und den Verbrennungsprozess stoppt.

3. Radikalfänger: Halogenierte Verbindungen zersetzen sich und erzeugen Halogenradikale, die mit freien Radikalen in der Flamme reagieren, wodurch die Radikalkonzentration verringert und die Verbrennungsgeschwindigkeit verlangsamt wird.

4. Gasverdünnung: Beispielsweise zersetzen sich Flammschutzmittel auf Stickstoffbasis und erzeugen nicht brennbare Gase, die die Konzentration brennbarer Gase und Sauerstoff verdünnen und so die Verbrennungsgeschwindigkeit verringern.

5. Verkohlungsbildung: Flammschutzmittel auf Phosphorbasis erzeugen bei der Verbrennung Phosphorsäure oder Polyphosphorsäure, was die Oberflächenverkohlung des Kunststoffs fördert. Diese Kohleschicht fungiert als Barriere gegen Hitze und Sauerstoff.

VI. Anwendungen von Flammschutzmitteln

1. PVC-U-Profile: Durch den Zusatz von chlorierten Alkylphosphatestern kann die Flammwidrigkeit von PVC-U-Profilen deutlich verbessert werden. Auch anorganische Flammschutzmittel wie Nanosilica und ATH können zur Verbesserung der Wärmedämmung und Stabilität eingesetzt werden.

2. PVC-Kabelverbindungen: Typischerweise werden Flammschutzmittel wie chlorierte Paraffine und Phosphate verwendet, um die Flammhemmung und Hitzebeständigkeit von Kabeln zu verbessern.

3. PVC-Rohre: In PVC-Baurohren kann der Einsatz anorganischer Flammschutzmittel wie Nanosilica die Flammenausbreitung während der Verbrennung wirksam verhindern.

VII. Klassische Fallstudien

1. Flammhemmende Modifizierung von PVC-Kabelmischungen: Durch die Zugabe geeigneter Mengen an Chlorparaffinen und Triphenylphosphat (TPP) zu PVC-Kabelmischungen wurde die Flammwidrigkeit erheblich verbessert und eine UL94 V-0-Einstufung erreicht. Diese Modifikation reduzierte die Wärmefreisetzung und Rauchentwicklung während der Verbrennung erheblich und sorgte gleichzeitig für gute mechanische Eigenschaften.

2. Flammhemmende Anwendung in PVC-U-Profilen: Für die Herstellung von PVC-U-Profilen wurde eine Kombination aus einem chlorierten Phosphatester und Nanosilica verwendet. Der Phosphatester setzt bei der Verbrennung Stickstoff- und Chlorgase frei und bildet eine schützende Kohleschicht, die eine Flammenausbreitung verhindert. Nanosilica hemmt durch seine feinen Partikeleigenschaften die Flammenausbreitung und Wärmeübertragung. Dieses flammhemmende Verbundsystem verbesserte die Flammhemmung der PVC-U-Profile erheblich und machte sie für Bauanwendungen sicherer.

Aus der obigen Analyse geht hervor, dass die Flammhemmung von PVC die Berücksichtigung seiner inhärenten Eigenschaften (hoher Chlorgehalt, Verarbeitungsempfindlichkeit) und die Verwendung zusammengesetzter Flammschutzsysteme (z. B. Phosphor-Metallhydroxid-Rauchunterdrückungssynergien) erfordert, um eine hohe Effizienz, geringe Toxizität und niedrige Kosten zu erreichen. Der Einsatz von Flammschutzmitteln in PVC-Kunststoffen ist von großer Bedeutung, da sie nicht nur den Brandschutz des Materials verbessern, sondern auch seine guten physikalischen und mechanischen Eigenschaften erhalten.

Abschluss

Wenn Sie nach der Lektüre der obigen detaillierten Informationen derzeit vor Herausforderungen bei der Auswahl von Flammschutzmitteln für PVC stehen, hat Yinsu Flame Retardant die Lösungen parat:

21 Jahre lang auf eine Mission konzentriert: die Bereitstellung sicherer „Brandschutzlösungen“.
Kabel, Leder, Folien, Schläuche... für unterschiedliche Einsatzszenarien haben wir zielgerichtete Lösungen:

• Verbundantimon T3 – Hohe Antimoneffizienz, geringe Beladung, besteht problemlos V-0 und senkt die Kosten um mindestens 20 %.

• Antimonfreies ZSM – Erfüllt die Antimonfrei-Umweltvorschriften der EU auf einmal, hält das Leder flexibel und klebfrei und reduziert die Rauchdichte um die Hälfte.

Benötigen Sie leistungsstarke antimonbasierte oder umweltfreundliche antimonfreie Optionen? Yinsu Flame Retardant bietet maßgeschneiderte Formulierungen innerhalb von 24 Stunden und stoppt Feuer auf dem ersten Millimeter. Wenn es um PVC-Flammschutz geht, wählen Sie Yinsu!
