Haben Sie immer Probleme mit der Verarbeitung von PA66? Dieser Artikel erklärt diese häufigen Fehler und ihre Ursachen!

Haben Sie immer Probleme mit der Verarbeitung von PA66? Dieser Artikel erklärt diese häufigen Fehler und ihre Ursachen!

Als „Kraftpaket“ unter den technischen Kunststoffen wird PA66 aufgrund seiner Vorteile wie hoher Festigkeit, Verschleißfestigkeit und Ölbeständigkeit häufig in der Automobil-, Elektronik-, Maschinenbau- und anderen Bereichen eingesetzt. Allerdings stoßen viele Praktiker bei der Verarbeitung häufig auf Hindernisse, die entweder zu einem fehlerhaften Erscheinungsbild der Teile oder zur Nichteinhaltung der Maßhaltigkeit führen, was die Produktionseffizienz und Produktqualität erheblich beeinträchtigt. Tatsächlich hängen die meisten dieser Probleme mit den Eigenschaften von PA66 wie Hygroskopizität und Kristallinität zusammen. Sehen wir uns heute die häufigsten Verarbeitungsfehler an, um Ihnen bei der Ermittlung der Grundursachen zu helfen.

I. „Silberstreifen“ und Blasen auf der Oberfläche, die sowohl das Aussehen als auch die Leistung beeinträchtigen
Dies ist das am häufigsten auftretende Problem bei der PA66-Verarbeitung. Auf der Oberfläche von Teilen erscheinen häufig feine, silbrig-weiße fadenförmige Streifen, manchmal begleitet von winzigen erhabenen Blasen, die besonders in der Nähe von Anschnitten und bei plötzlichen Änderungen der Wandstärke sichtbar sind. Der Hauptgrund ist eigentlich ganz einfach. PA66 ist extrem hygroskopisch. Reicht die Trocknung vor der Verarbeitung nicht aus, verwandelt sich die Feuchtigkeit im Rohmaterial bei der hohen Temperatur (250-270°C) im Fass in Dampf. Dieser beim Spritzgießen in die Schmelze eingemischte Dampf bildet Silberstreifen und Blasen. Aber auch eine Verunreinigung des Rohmaterials mit Staub oder Öl oder ein zu hoher Anteil an Recyclingmaterial können solche Probleme auslösen.

II. Schlechter Glanz und Fließspuren lassen Teile „billig“ aussehen.
Verarbeitete PA66 Teile haben oft eine matte, matte Oberfläche mit deutlichen Streifenspuren entlang der Schmelzflussrichtung, was besonders häufig bei großen, flachen Teilen vorkommt. Es gibt drei Hauptursachen. Erstens ist die Formtemperatur zu niedrig. PA66-Formgebung erfordert typischerweise eine Formtemperatur von 80–120 °C. Bei unzureichender Temperatur kühlt die Schmelze zu schnell ab und kann sich nicht vollständig an die Formoberfläche anpassen. Zweitens ist die Schmelzetemperatur zu niedrig, was zu einer schlechten Fließfähigkeit führt, oder die Einspritzgeschwindigkeit oder der Einspritzdruck sind unzureichend, sodass sich die Schmelze nicht gleichmäßig in der Form verteilen kann. Drittens können Ölflecken oder Kratzer auf der Formoberfläche oder Verunreinigungen im Rohmaterial den Glanz des Teils beeinträchtigen.

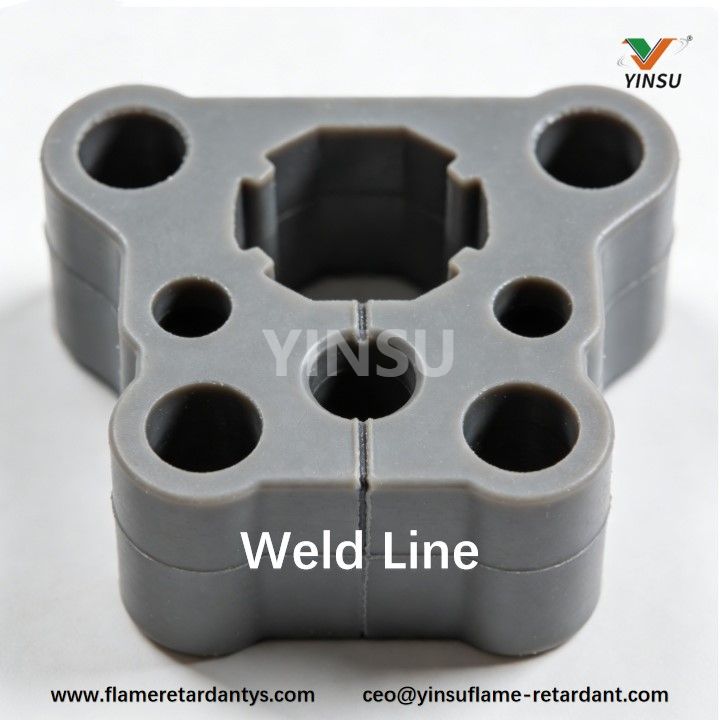

III. Ausgeprägte Schweißnähte, die bei einer leichten Biegung leicht brechen.
An Stellen mit mehreren Anschnitten oder Löchern erscheint häufig eine deutliche Linie, die Schweißnaht. Es beeinträchtigt nicht nur das Erscheinungsbild, sondern, was noch wichtiger ist, verringert die Festigkeit im Bereich der Schweißnaht erheblich, wodurch es bei der Montage oder Verwendung anfällig für Brüche wird. Dies liegt daran, dass die PA66-Schmelze schnell abkühlt. Wenn geteilte Schmelzeströme innerhalb der Form zusammenlaufen, ist ihre Temperatur bereits erheblich gesunken, sodass sich die Polymerketten nicht vollständig verflechten können. Wenn die Form- oder Schmelzetemperatur zu niedrig ist oder die Einspritzgeschwindigkeit zu langsam ist, wird das Bindenahtproblem noch schwerwiegender.

IV. Teileverzug und -verformung, Nichteinhaltung der Maßnormen.
Dünnwandige, längliche oder asymmetrisch strukturierte PA66 Teile neigen nach dem Abkühlen zum Biegen oder Verdrehen, mit erheblichen Maßschwankungen, die möglicherweise sogar innerhalb derselben Charge unterschiedlich sind. Dies hängt mit den Kristallisationseigenschaften von PA66 zusammen. Durch die Kristallisation kommt es zu einer relativ großen Volumenschrumpfung. Wenn verschiedene Bereiche des Teils ungleichmäßig abkühlen, was zu unterschiedlicher Kristallinität führt, kommt es zu einem Ungleichgewicht der inneren Spannungen, was zu Verzug und Verformung führt. Darüber hinaus können auch eine falsche Angussposition, eine ungleichmäßige Verteilung des Kühlsystems oder ein unangemessen eingestellter Einspritzdruck und eine unangemessene Haltezeit zum Verlust der Kontrolle der Maßhaltigkeit führen.

V. Spröde Teile, denen es an Zähigkeit mangelt und die bei der Verwendung leicht beschädigt werden.
Normale PA66 Teile haben eine gute Zähigkeit. Wenn sie jedoch nach der Verarbeitung bei geringer äußerer Krafteinwirkung brechen und eine glatte Bruchfläche aufweist, deutet dies auf einen starken Zähigkeitsverlust hin. Dies ist wahrscheinlich auf eine übermäßige Trocknung des Rohmaterials oder übermäßig hohe Verarbeitungstemperaturen zurückzuführen, die zu einem Abbau der PA66-Molekülkette und beeinträchtigten mechanischen Eigenschaften führen. Die Ursache könnte auch eine zu niedrige Formtemperatur sein, die zu einer ungleichmäßigen Kristallisation der Teile führt. Auch ein zu hoher Anteil an recyceltem Material oder die Einmischung von abgebautem Material in den Rohstoff kann Teile spröde und bruchanfällig machen.

VI. Häufige „Staus“ während der Verarbeitung, die die Produktionseffizienz erheblich beeinträchtigen
Neben Problemen mit den Teilen selbst können während der Verarbeitung auch Fehler wie Schmelzebruch, Verklebungen in der Form oder schlechte Zufuhr auftreten. Eine raue Oberfläche oder ein Wellenmuster beim Austritt der Schmelze aus der Düse wird beispielsweise durch eine übermäßige Scherbeanspruchung aufgrund einer niedrigen Schmelzetemperatur oder einer zu hohen Einspritzgeschwindigkeit verursacht. Teile, die an der Form kleben und sich nicht auswerfen lassen, sind häufig auf eine zu hohe Formtemperatur, einen unzureichenden Entformungswinkel oder einen zu langen Einspritzdruck bzw. eine zu lange Haltezeit zurückzuführen. Das Verklumpen und Verstopfen des Rohmaterials an der Einfüllöffnung wird durch die Verklumpung von feuchtigkeitsabsorbiertem Material beim Erhitzen oder durch falsche Temperatureinstellungen in der Einfüllzone verursacht.

Tatsächlich haben die meisten PA66 Verarbeitungsprobleme nachvollziehbare Ursachen. Der Kern liegt in der Steuerung der beiden Schlüsselaspekte „Trocknung“ und „Temperatur“. Es ist wichtig, das Rohmaterial vor der Verarbeitung 4–6 Stunden lang gründlich bei 100–120 °C zu trocknen, um sicherzustellen, dass der Feuchtigkeitsgehalt unter 0,2 % sinkt. Optimieren Sie dann das Formdesign auf der Grundlage der Teilestruktur und steuern Sie Prozessparameter wie Schmelztemperatur und Formtemperatur präzise. Die meisten Störungen lassen sich so effektiv vermeiden.
Auf welche weiteren herausfordernden Probleme sind Sie bei der Verarbeitung von PA66 gestoßen? Teilen Sie es gerne in den Kommentaren.
