PA6 Modifikationsformulierungen und -prozesse für Lithiumbatteriesätze

PA6 Modifikationsformulierungen und -prozesse für Lithiumbatteriesätze

Für Anwendungen in Lithium-Batteriepacks erfordert PA6 (Nylon 6) spezifische Modifikationen, um seine strengen Anforderungen zu erfüllen, zu denen vor allem hohe Flammhemmung, hervorragende mechanische Festigkeit, gute Dimensionsstabilität, Elektrolytbeständigkeit, Hochtemperaturbeständigkeit und elektrische Isolierung gehören.

I. Kernmodifikationsanweisungen und Formulierungskonzepte

1. Flammhemmende Modifikation (FR-PA6):
Ziel: Erreichen der UL 94 V-0-Einstufung (typischerweise erforderlich bei 0,8 mm oder 1,6 mm Dicke), der Sicherheitsbasis für Strukturkomponenten wie Batteriegehäuse und Halterungen.
Gängige Flammschutzsysteme:

• Synergistisches Brom-Antimon-System: z. B. Decabromdiphenylether/Decabromdiphenylethan + Antimontrioxid. Hoher Wirkungsgrad, relativ niedrige Kosten, jedoch erheblicher Umweltbelastung ausgesetzt, Gefahr des Ausblühens und erfordert Beachtung der thermischen Stabilität.

• Halogenfreies Phosphor-Stickstoff-Flammschutzsystem: z. B. Phosphinate (Aluminiumsalz, Calciumsalz usw.), aufschäumende Phosphor-Stickstoff-Flammschutzmittel, Ammoniumpolyphosphat. Gutes Umweltprofil, geringe Rauchtoxizität, was die gängige Entwicklungsrichtung darstellt. Allerdings sind die Zugabemengen typischerweise hoch (15–30 %), was sich erheblich auf die mechanischen Eigenschaften und den Durchfluss auswirken kann und die Kosten höher sind. Eine sorgfältige Auswahl von Sorten mit guter Verträglichkeit und Blühresistenz mit PA6 ist erforderlich.

• Metallhydroxide: z. B. Aluminiumhydroxid, Magnesiumhydroxid. Umweltfreundlich und ungiftig, erfordert jedoch extrem hohe Zugabemengen (>50 %), um V-0 zu erreichen, was die mechanischen Eigenschaften und den Durchfluss stark beeinträchtigt und daher in PA6 seltener verwendet wird.

Kernpunkte der Formulierung:

Die Kompatibilität des Flammschutzmittels mit der Matrix und anderen Additiven ist entscheidend, um Migration und Ausblühen zu verhindern, die sich auf Leistung und Aussehen auswirken.

• Die Zugabe von flammhemmenden Synergisten (z. B. auf Antimonbasis für bromierte Systeme) oder Antitropfmitteln (z. B. PTFE) ist erforderlich, um die Flammschutzwirkung zu verbessern und geschmolzene Tropfen zu verhindern.

• Es ist wichtig, das Verhältnis zwischen Flammschutzwirkung und mechanischen Eigenschaften, Durchfluss und Kosten auszugleichen.

2. Verstärkungsmodifikation (verstärkt PA6):
Ziel: Festigkeit, Steifigkeit, Dimensionsstabilität und Hitzebeständigkeit (HDT) erhöhen und Gehäuseverformung reduzieren.
Gängige Verstärkungsmaterialien:

• Glasfaser: Am häufigsten verwendet. Die Zugabemengen liegen typischerweise zwischen 15 % und 50 % (üblicherweise 20 %–35 %). Verbessert Festigkeit, Steifigkeit, HDT und Dimensionsstabilität erheblich.

• Mineralische Füllstoffe: z. B. Talk, Glimmer, Calciumcarbonat. Verbessert in erster Linie die Steifigkeit und Dimensionsstabilität und senkt die Kosten. Die Verbesserung der Festigkeit ist im Vergleich zu Glasfaser weniger ausgeprägt. Wird manchmal in Kombination mit Glasfaser verwendet.

Kernpunkte der Formulierung:

• Die Länge der Glasfasern und die Oberflächenbehandlung (Silan-Haftvermittler) haben großen Einfluss auf die Endeigenschaften. Eine gute Grenzflächenbindung ist entscheidend.

• Ein hoher Glasfaseranteil verringert die Zähigkeit und erhöht die Verzugsneigung. Eine Optimierung des Glasfasergehalts und der Glasfaserverteilung ist erforderlich.

• Füllstoffe müssen trocken sein und eine geeignete Partikelgröße und Oberflächenbehandlung aufweisen, um eine Agglomeration zu vermeiden.

3. Änderung des Elektrolytwiderstands:
Ziel: Widerstand gegen Schwellung, Korrosion und Leistungsverschlechterung durch Lithiumbatterieelektrolyt (typischerweise eine Carbonatmischung, die LiPF6 enthält, z. B. EC/DMC/EMC).
Modifikationsmethoden:

• Auswahl des Basisharzes: PA6 selbst weist eine gewisse chemische Beständigkeit auf, ist jedoch unzureichend. Erwägen Sie eine Copolymermodifizierung oder die Verwendung halbaromatischer Nylons (z. B. PA6T, PA9T) als Matrix- oder Mischungskomponente, da ihre Elektrolytbeständigkeit der von reinem PA6 weit überlegen ist.

• Kompatibilisatoren/Stabilisatoren hinzufügen: Integrieren Sie spezielle Kompatibilisatoren oder chemische Korrosionsschutzmittel, um die Grenzfläche zwischen PA6 und Flammschutzmitteln/Füllstoffen zu verbessern und so die Durchdringungswege des Elektrolyten zu verringern.

• Hohe Kristallinität/Vernetzung: Eine Erhöhung der Kristallinität (durch Keimbildner, Prozessoptimierung) oder die Einführung einer leichten Vernetzung kann die chemische Beständigkeit verbessern.

• Oberflächenbehandlung/Beschichtung: Das Aufbringen einer elektrolytbeständigen Beschichtung auf die Teileoberfläche ist ein weiterer Ansatz (keine Materialmodifikation an sich).

Kernpunkte der Formulierung: Dies ist eine der größten Herausforderungen für PA6, das in Batteriepacks verwendet wird. Ein strenger Elektrolyt-Eintauchtest (z. B. Einweichen bei 85 °C für 7 Tage oder länger) ist unerlässlich, um Gewichtsveränderungen, Beibehaltung der mechanischen Eigenschaften (Zug/Schlag), Aussehensänderungen usw. zu bewerten.

4. Zähigkeitsmodifikation:
Ziel: Aufrechterhaltung der Zähigkeit bei niedrigen Temperaturen oder unter Einwirkung von Stößen, um Sprödbruch zu verhindern, insbesondere bei Teilen mit Schnappverbindungen oder anfällig für Stöße.
Gängige Härtemittel:

• POE-g-MAH, EPDM-g-MAH: Mit Maleinsäureanhydrid gepfropfte Polyolefinelastomere mit guter Kompatibilität mit PA6, die einen erheblichen Zähigkeitseffekt bieten.

• SEBS-g-MAH: Gepfropftes hydriertes Styrol-Blockcopolymer mit besserer Alterungsbeständigkeit.

Kernpunkte der Formulierung:
Zähigkeitsmittel verringern Festigkeit, Steifigkeit und HDT und können die Flammhemmung beeinträchtigen. Um das optimale Gleichgewicht zu finden, ist eine sorgfältige Auswahl des Typs und der Zugabemenge (normalerweise 5–15 %) erforderlich.
Eine gute Dispersion und Grenzflächenbindung sind der Schlüssel zur Wirksamkeit der Schlagzähigkeit.

5. Änderung der Hochtemperatur-/Wärmealterungsbeständigkeit:
Ziel: Verbesserung der Eigenschaftserhaltung in Langzeitumgebungen mit hohen Temperaturen (z. B. können die Temperaturen im Batteriepack 80–100 °C erreichen).
Modifikationsmethoden:

• Verstärkungsmodifikation: Die Glasfaser-/Mineralfüllung selbst erhöht HDT und Hochtemperaturfestigkeit erheblich.

• Zugabe von Wärmestabilisatoren: z. B. Kupfersalze (Kupferjodid/Kaliumjodid-Mischung), gehinderte Phenol/Phosphat-Antioxidanskombinationen. Verzögert effektiv den oxidativen Abbau bei hohen Temperaturen und behält die mechanischen Eigenschaften und die Farbstabilität bei.

Kernpunkte der Formulierung: Das Wärmestabilisierungssystem muss mit dem Flammschutzsystem kompatibel sein, um gegenseitige Beeinträchtigungen und Ausfälle zu vermeiden.

6. Änderung der elektrischen Leistung:
Ziel: Aufrechterhaltung oder Verbesserung der Isolierung (hoher Volumen-/Oberflächenwiderstand), Verringerung des Leckstromrisikos, Verbesserung des CTI (Comparative Tracking Index), um die Anforderungen an Hochspannungsbatteriesätze zu erfüllen (normalerweise ist ein CTI ≥ 400 V, vorzugsweise ≥ 600 V erforderlich).
Modifikationsmethoden:

• Vermeiden Sie leitfähige Füllstoffe: z. B. Ruß, Metallpulver.

• Wählen Sie Flammschutzsysteme mit hohem CTI: Halogenfreie Flammschutzmittel (insbesondere bestimmte Phosphinate) haben im Allgemeinen höhere CTI-Werte als Brom-Antimon-Systeme.

• Kontrollieren Sie Verunreinigungsionen: Verunreinigungsionen in Rohstoffen können den spezifischen Widerstand und den CTI verringern. Daher sind hochreine Rohstoffe erforderlich.

• Fügen Sie CTI-Verstärker hinzu: Bestimmte spezielle Zusatzstoffe (z. B. bestimmte strukturierte Siliziumverbindungen, Borate) können zur Verbesserung des CTI beitragen.

Kernpunkte der Formulierung: CTI-Tests sind obligatorisch und müssen bei der Formulierungsgestaltung berücksichtigt werden.

II. Typische modifizierte PA6-Formulierungsbeispiele (nur Beispiele, für Referenzanpassungen, , die aufgrund spezifischer Anforderungen erforderlich sind)

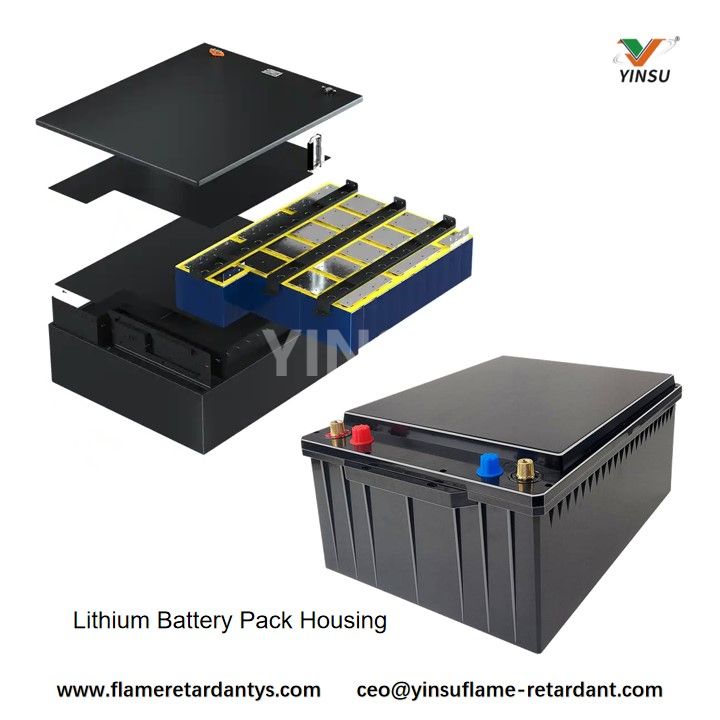

1. Hohe Steifigkeit, hohe Flammhemmung, grundlegender Elektrolytwiderstandstyp (z. B. unteres Gehäuse des Batteriesatzes):

• PA6 Basisharz: 45-60 %

• Halogenfreies Flammschutzmittel (Phosphor-Stickstoff-Typ/Phosphinat): 15–25 %

• Glasfaser: 25-35 %

• Flammhemmender Synergist/Antitropfmittel (PTFE): 0,2–0,5 %

• Hitzestabilisator (Kupfersalz + Antioxidans): 0,5–1,5 %

• Schmiermittel/Verarbeitungshilfsmittel: 0,5-1 %

• (Optional) Elektrolytwiderstandsadditiv/Verträglichkeitsvermittler: 1–3 %

2. Typ mit hoher Zähigkeit und hoher Flammhemmung (z. B. obere Abdeckung des Batteriesatzes, Schnappverschlüsse der Halterung):

• PA6 Basisharz: 50-65 %

• Halogenfreies Flammschutzmittel: 15–25 %

• Härtemittel (POE-g-MAH): 8-12 %

• Glasfaser: 15-25 %

• Flammhemmender Synergist/Antitropfmittel (PTFE): 0,2–0,5 %

• Hitzestabilisator: 0,5–1,5 %

• Schmiermittel: 0,5-1 %

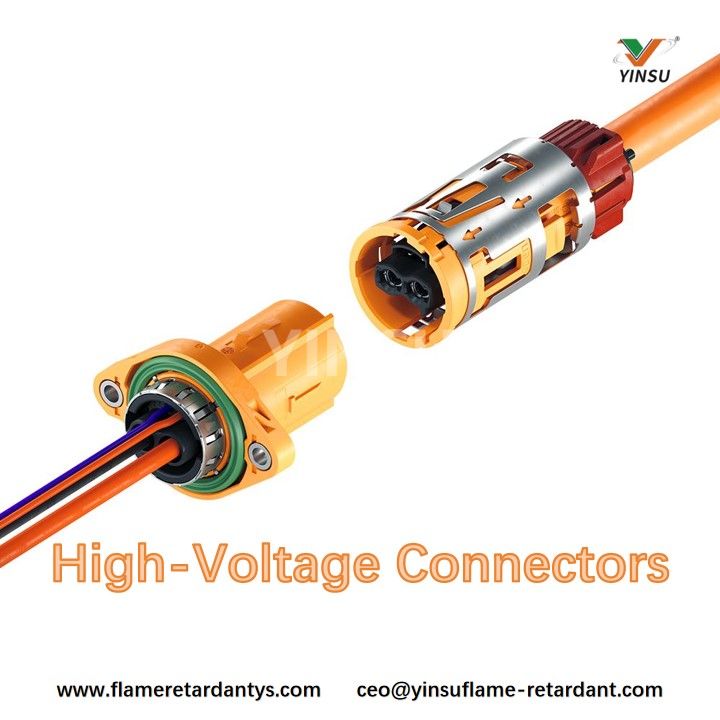

3. Typ mit hohem CTI und hohem Elektrolytwiderstand (Hochspannungssteckverbinder, Sammelschienenisolatoren):

• PA6 oder PA6/Halbaromatische Mischungsbasis: 50–70 %

• Halogenfreies Flammschutzmittel mit hohem CTI: 15–25 %

• Glasfaser/Mineral: 20–30 %

• CTI-Verstärker: 1-3 %

• Spezialisierter Elektrolyt-Widerstandszusatz: 2–5 %

• Hitzestabilisator: 0,5–1,5 %

• Schmiermittel: 0,5-1 %

III. Wichtige Prozesspunkte

1. Trocknen:

• Entscheidend! PA6 ist stark hygroskopisch. Der Feuchtigkeitsgehalt muss unter 0,15 % (vorzugsweise < 0,1 %) gehalten werden. Andernfalls kommt es während der Hochtemperaturverarbeitung zu einem starken Hydrolyseabbau, der zu einer Abnahme des Molekulargewichts, einer Verschlechterung der Leistung (insbesondere der Schlagzähigkeit), Blasen, Silberstreifen und anderen Defekten führt.

• Trocknungsbedingungen: Entfeuchtungstrockner werden empfohlen. Temperatur: 80-90°C, Taupunkt ≤ -40°C, Zeit: 4-6 Stunden. Die Dicke des Materialbetts sollte nicht zu groß sein. Getrocknetes Material sollte umgehend verwendet oder in einem verschlossenen, beheizten Trichter vorübergehend gelagert werden.

2. Schmelzcompoundieren (Pelletisieren):
Ausrüstung: Die beste Wahl ist ein Doppelschneckenextruder, der eine hervorragende Mischung und Dispersion mit flexibler Konfiguration der Prozesszonen (Zuführung, Schmelzen, Mischen, Entlüften, Druckaufbau) bietet.
Prozessparameter:

• Temperatur: Basierend auf PA6 Schmelzpunkt (~220 °C) und Formulierung einstellen. Im Allgemeinen liegt die Einzugszone niedriger (~200 °C), die Schmelz-/Mischzonen liegen höher (230–260 °C) und der Düsenkopf ist etwas niedriger (~240 °C). Vermeiden Sie übermäßige Temperaturen (>280 °C) und lange Verweilzeiten, um thermischen Abbau zu verhindern, der besonders empfindlich auf Flammschutzmittel und Härtemittel reagiert.

• Schneckengeschwindigkeit: Vermeiden Sie eine übermäßig hohe Geschwindigkeit und den daraus resultierenden hohen Scher- und Temperaturanstieg und sorgen Sie gleichzeitig für ein vollständiges Schmelzen und Mischen. Bringen Sie Output und Dispersionseffektivität ins Gleichgewicht.

• Vakuumentlüftung: Sehr empfehlenswert! Richten Sie nach den Schmelz-/Mischzonen wirksame Vakuumentlüftungen ein, um Feuchtigkeit und niedermolekulare flüchtige Stoffe (möglicherweise aus Flammschutzmitteln, Additiven oder Abbauprodukten) zu entfernen und so die Reinheit und Leistung des Materials zu verbessern.

• Glasfaser-/Füllstoffzugabe: Wird typischerweise über eine seitliche Zuführung in der mittleren Zone nach dem vollständigen Schmelzen des Polymers zugegeben, um Faserbruch zu reduzieren. Sorgen Sie für eine gute Abdichtung am seitlichen Zulaufanschluss.

• Schmelzedruck: Überwachen und halten Sie die Stabilität aufrecht, um eine stabile Extrusion und eine gleichmäßige Füllung zu gewährleisten.

3. Formverfahren (hauptsächlich Spritzgießen):
Ausrüstung: Schneckenspritzgießmaschine. Wählen Sie die geeignete Tonnage (basierend auf der Teilegröße und der projizierten Fläche). Das Schneckenkompressionsverhältnis wird zwischen 2,0 und 2,8 empfohlen.
Prozessparameter:

• Fasstemperatur: Etwas niedriger oder ähnlich der Pelletierungstemperatur. Typischerweise im Bereich von 230–260 °C. Die Temperatur in der vorderen Zone kann etwas höher sein, um eine Plastifizierung zu gewährleisten. Die Temperatur in der hinteren Zone (Düse) sollte näher am Schmelzpunkt liegen, um ein Auslaufen zu verhindern. Spezifische Einstellungen hängen von der Materialqualität, der Teiledicke und den Anpassungen der Formstruktur ab.

• Formtemperatur: Sehr wichtig! Beeinflusst Kristallinität, Schrumpfung, Aussehen und innere Spannung. Erfordert normalerweise eine hohe Formtemperatur (70–100 °C). Eine hohe Formtemperatur hilft:

• Kristallinität erhöhen → Bessere mechanische Festigkeit, Wärmebeständigkeit, chemische Beständigkeit, Dimensionsstabilität.

• Reduzieren Sie innere Spannungen → Reduzieren Sie das Risiko von Verformungen und Rissen nach dem Formen (besonders wichtig für die Elektrolytbeständigkeit).

• Verbessern Sie das Erscheinungsbild (Glanz, reduzieren Sie Bindenähte).

• Fördern Sie die Glasfaserabdeckung auf der Oberflächenschicht und reduzieren Sie so das Hervortreten der Fasern.

• Einspritzgeschwindigkeit/-druck: Verwenden Sie im Allgemeinen eine mittlere bis hohe Geschwindigkeit, um komplexe Hohlräume zu füllen. Vermeiden Sie jedoch eine übermäßige Scherung, die zu einer Materialverschlechterung oder einer übermäßigen Ausrichtung der Glasfasern führen kann. Der Haltedruck und die Haltezeit müssen ausreichen, um die Schrumpfung auszugleichen. Zu hohe Werte, die zu hohen inneren Spannungen und Graten führen können, sind jedoch zu vermeiden. Der Haltedruck-Umschaltpunkt (V/P-Schalter) muss genau eingestellt werden.

• Gegendruck: Ein angemessener Gegendruck (3–10 bar) unterstützt die Homogenisierung, Plastifizierung und Entlüftung der Schmelze.

• Schraubenrotationsgeschwindigkeit: Mittlere Geschwindigkeit, Überhitzung vermeiden.

• Abkühlzeit: Stellen Sie sicher, dass das Teil vollständig abgekühlt und ausgehärtet ist, um Verformungen beim Entformen zu reduzieren. Die Zeit hängt von der Wandstärke und der Formtemperatur ab.

Nachbearbeitung (Glühen):

• Empfohlen! Speziell für dickwandige, komplexe Strukturen oder Teile, die eine hohe Dimensionsstabilität und geringe Eigenspannungen erfordern.

• Zweck: Beseitigung innerer Spannungen, Förderung der Nachkristallisation, weitere Verbesserung der Dimensionsstabilität und der Beständigkeit gegen Spannungsrisse in der Umgebung (vorteilhaft für die Elektrolytbeständigkeit).

• Methode: Legen Sie die Teile für eine von der Dicke abhängige Dauer (1–4 Stunden oder länger) in einen Heißluftofen oder ein Ölbad bei einer Temperatur etwas unter der HDT des Materials (typischerweise 100–140 °C) und kühlen Sie sie dann langsam auf Raumtemperatur ab.

IV. Wichtige Qualitätskontrolle und Tests

1. Rohstoffinspektion: Spezifikationen und Reinheit von Harz, Flammschutzmitteln, Glasfasern, Zusatzstoffen usw.

2. Pelletinspektion: Aussehen, Schmelzindex, Feuchtigkeitsgehalt, Flammschutzklasse (UL 94), CTI, grundlegende mechanische Eigenschaften.

3. Teileinspektion:

• Abmessungen und Aussehen: Maßtoleranzen, Verzug/Verformung, Oberflächenfehler (Einfallstellen, Silberstreifen, hervorstehende Fasern, Bindenähte usw.).

• Mechanische Eigenschaften: Zugfestigkeit, Biegefestigkeit/-modul, Izod-Kerbschlagzähigkeit (Raumtemperatur und niedrige Temperatur), HDT.

• Flammhemmung: UL 94 (spezifizierte Dicke, z. B. 0,8 mm, 1,6 mm, 3,0 mm), GWIT, GWFI (falls erforderlich).

• Elektrische Eigenschaften: Volumenwiderstand, Oberflächenwiderstand, CTI.

• Elektrolytbeständigkeit: Kerntest! Proben/Teile für eine bestimmte Dauer (z. B. 7, 14, 28 Tage) in den angegebenen Elektrolyten (z. B. 1 M LiPF6 in EC:DMC:EMC=1:1:1) bei erhöhter Temperatur (z. B. 85 °C) eintauchen. Änderungsrate des Testgewichts, Beibehaltung der mechanischen Eigenschaften (Zug/Schlag), Änderungen des Aussehens (Quellen, Verfärbung, Rissbildung), Änderung des Isolationswiderstands usw. vor und nach dem Eintauchen. Standards können auf interne Spezifikationen von Automobilherstellern oder Batterieherstellern verweisen.

• Thermische Alterungsbeständigkeit: Langzeit-Heißluftalterung (z. B. 1000 Stunden) bei hoher Temperatur (z. B. 130 °C) zur Prüfung der Eigenschaftserhaltung.

• Thermoschockbeständigkeit: Simuliert den Temperaturwechsel bei der Nutzung des Akkus.

• (Optional) Ausgasung: Bewerten Sie die Zusammensetzung und Menge der Gase, die das Material bei hoher Temperatur oder Vakuum freisetzt, um negative Auswirkungen auf die Batterieleistung zu verhindern.

V. Zusammenfassung

Die Entwicklung modifizierter PA6 für Lithium-Batteriepacks ist eine systemtechnische Aufgabe, die eine umfassende Betrachtung folgender Aspekte erfordert:

1. Definition des Anwendungsszenarios und der Kernanforderungen: Handelt es sich um Gehäuse, Halterung, Abdeckung oder Isolator? Welche Leistung steht im Vordergrund (Flammschutz, Festigkeit, Zähigkeit, Elektrolytbeständigkeit, CTI)?

2. Sorgfältige Formulierungsgestaltung: Auswahl geeigneter Flammschutzsysteme (der Trend liegt auf Halogenfrei), Verstärkungssystemen, Zähigkeitsmitteln, Stabilisatoren und anderen funktionellen Additiven sowie strenge Bewertung der Elektrolytbeständigkeit.

3. Strenge Prozesskontrolle: Eine gründliche Trocknung ist eine Voraussetzung, optimiertes Compoundieren/Pelletisieren (Doppelschnecke + Vakuumentlüftung) und Spritzguss (insbesondere hohe Formtemperatur und mögliches Glühen) sind der Schlüssel zur Gewährleistung der Endleistung des Teils.

4. Umsetzung strenger Teststandards: Insbesondere vollständige Validierung anhand spezieller Anforderungen für Lithiumbatterieanwendungen (UL 94 V-0, CTI, Elektrolytbeständigkeitsalterung).

Es wird empfohlen, mit professionellen Compoundeuren zusammenzuarbeiten. Sie verfügen in der Regel über ausgereifte Formulierungsplattformen, strenge Testmöglichkeiten und umfangreiche Anwendungserfahrung, sodass sie modifizierte PA6-Materiallösungen anbieten können, die auf spezifische Anforderungen an das Design von Batteriepacks zugeschnitten sind.
