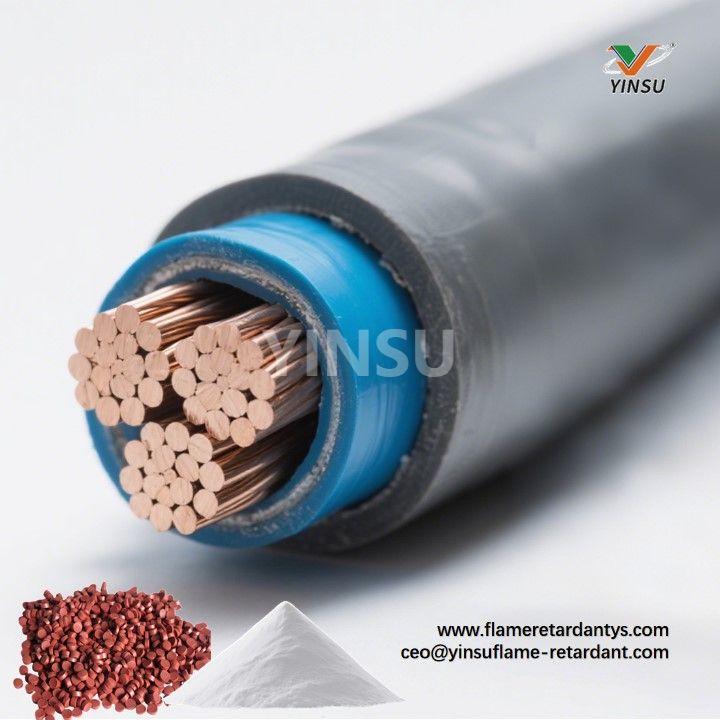

Was sind LSZH-Kabel und warum sind sie wichtig?
Low-Smoke Zero-Halogen (LSZH)-Kabel sind heute die Standardwahl überall dort, wo Brand-, Rauch- und Toxizitätsrisiken gleichzeitig minimiert werden müssen – U-Bahn-Rollmaterial, Offshore-Windparks, 5G-Makrozellen, Cloud-Rechenzentren und Krankenhäuser auf Intensivstationen. Bei der Verbrennung emittieren LSZH-Verbindungen ≤ 0,5 % Halogensäuregas und eine optische Rauchdichte Ds(4 min) < 200, eine zehnfache Verbesserung gegenüber herkömmlichem PVC. Dennoch haben viele Formulierer immer noch Schwierigkeiten, die Brandschutzklassen UL-94 V-0 mit mechanischer Belastbarkeit, Kaltbiegung, Extrusionsdurchsatz und Kosten in Einklang zu bringen. Im Folgenden analysieren wir die drei kritischsten Schwachstellen – jeweils gestützt durch Feldausfalldaten – und stellen bewährte, anlagenreife Lösungen vor, die bereits kommerziell genutzt werden.

I. Flammschutzwirkung im Vergleich zu hoher Füllstoffzugabe

Ein klassisches Problem für LSZH-Kabelverbindungen besteht darin, dass Metallhydroxide (Aluminiumtrihydrat ATH , Magnesiumhydroxid MDH ) sehr hohe Belastungen (oft 50–65 %) erfordern, um UL94 V-0 und andere Flammtests zu erreichen. Ein solch hoher Füllstoffgehalt „wirkt sich negativ auf die physikalischen Eigenschaften des Kabels aus“ und verringert insbesondere die Dehnung und Zugfestigkeit. In der Praxis kann die Zugabe von 50 % oder mehr ATH/MDH die Polymermatrix so stark verdünnen, dass die Zugfestigkeit um ~40 % oder mehr sinkt und die Bruchdehnung unter 200 % fällt. Die Härte steigt typischerweise stark an (sogar auf Shore A90+) und die Flexibilität wird stark beeinträchtigt. Studien zeigen beispielsweise, dass eine zunehmende Beladung mit anorganischen Flammschutzmitteln dazu führt, dass die Zugfestigkeit und Dehnung von Polyolefin-Mantelverbindungen stark abnimmt. Aus diesem Grund erfordern heutige LSZH-Compounds verstärkte Polymertypen oder opferfähige duroplastische Auskleidungen, um die Leistungsziele zu erreichen.

Um diese Sackgasse zu überwinden, haben Forscher synergistische Phosphor-Stickstoff-Systeme entwickelt , die eine Flammhemmung bei deutlich geringeren Additivmengen erreichen. Beispielsweise erzeugt die Kombination von Piperazinpyrophosphat mit einem Aluminiumphosphinat einen starken synergistischen Effekt: Wie in einer Studie festgestellt wurde, verbessert dieses P-N-Paar die Flammwidrigkeit sowohl in der kondensierten als auch in der Dampfphase erheblich. In der Praxis kann eine Mischung solcher Inhaltsstoffe bei nur 25–30 % Gesamtbeladung mit minimaler Polymerverdünnung UL94 V-0 erreichen. Das Ergebnis ist eine Hülle, die sich immer noch um mehr als 300 % dehnt, anstatt steif und spröde zu werden. Kurz gesagt: Durch die Verwendung fortschrittlicher Synergisten (z. B. P/N-Hybride) wird der erforderliche Füllstoff um etwa die Hälfte reduziert, wodurch die Festigkeit und Duktilität des Harzes wesentlich besser erhalten bleibt.

1. Problem
ATH oder MDH allein müssen mit 50–60 Gew.-% geladen werden, um V-0 zu erreichen. Die Folgen sind vorhersehbar:

• Zugfestigkeit sinkt um 35–45 %

• Bruchdehnung bricht auf < 200 % ein (IEC 60811-501)

• Die Kabelsteifigkeit steigt auf Shore A 90+, sodass Steuerkabel mit 8 mm Außendurchmesser nahezu abrollbar sind

• Der Extrusionsdruck steigt um 20–30 %, verringert die Liniengeschwindigkeit und erhöht den Schmelzebruch

2. Lösungsrichtung

• Synergistisches PN-Al-System für PE-basierte LSZH-Compounds

– Aluminiumdiethylhypophosphit (ADP) + Melamincyanurat (MCA) + Aluminiumhydroxid (ATH) liefert UL-94 V-0 (2,0 mm) in PE.

– Mechanisches Comeback: Zugfestigkeit ≥ 15 MPa und Bruchdehnung ≥ 320 % – deutlich über den Zielvorgaben > 14 MPa / > 300 %.

– Mechanismus in PE:

1. ADP setzt Phosphorradikale (•PO2, •PO) frei, die •H/•OH-Kettenträger in der Gasphase löschen, wodurch die maximale Wärmefreisetzungsrate um 45 % sinkt.

2. MCA sublimiert bei 320 °C, verdünnt Brenngase und bildet eine thermisch stabile Melam/Melem-Kohleschicht, die das darunter liegende PE isoliert.

3. ATH zersetzt sich endotherm (Al(OH)₃ → Al₂O₃ + H₂O ↑) und sorgt für zusätzliche Kühlung und eine keramikartige Barriere, die sich mit der MCA-Kohle verbindet.

Die drei Akteure arbeiten gleichzeitig – Gasphasenhemmung, intumeszierende Verkohlung und endotherme Kühlung – und reduzieren das Gesamtfüllstoffvolumen im Vergleich zu herkömmlichen reinen ATH-Systemen um etwa 40 %, während die PE-Matrix bei 200 °C flexibel und verarbeitbar bleibt.

• Kern-Schale-roter Phosphor ( YINSU FRP-950X )
  – 3–5 phr FRP-950X ersetzt Teile von MDH in PE-EVA-Mischungen. Der LOI steigt von 30 % auf 34 %, auch die Rauchdichte verringert sich.
  – Mit einer proprietären Melamin-Formaldehyd-Hülle beschichtet, ist FRP-950X feuchtigkeitsbeständig (< 0,2 % H₂O-Aufnahme, 7 Tage bei 85 °C/85 % relative Luftfeuchtigkeit) und erfüllt IEC 60754-2 pH > 4,3.

3. Fallstudie
Ein europäischer Tier-1-Kabelhersteller hat eine 4-mm²-Stromzuführung für Schienenfahrzeuge von „MDH 60 phr“ auf „FRP-950X 5 phr + MDH 40 phr“ umgestaltet. Ergebnis: 30 % leichteres Kabel, 2,5 × höhere Kaltbiegung (-40 °C) und 15 % Kostenreduzierung.

II. Versprödung und Spannungsrisse bei niedrigen Temperaturen

Ein weiteres ärgerliches Problem ist die Leistung bei niedrigen Temperaturen . LSZH-Ummantelungen auf Polyethylenbasis versteifen sich dramatisch, wenn die Temperatur sinkt. Bei arktischen oder hochgelegenen Installationen (unter –25 °C) können thermische Kontraktion und Biegung Längsrisse oder sogar Risse um Kabeltrassen herum verursachen. In einem gemeldeten Fall wurde festgestellt, dass ungeschützte LSZH-Kabelrinnen nach nur einer Woche im Freien mit großen Temperaturschwankungen zwischen Tag und Nacht Risse auf der Hälfte ihres Umfangs entwickelten. Der hohe Gehalt an mineralischen Füllstoffen verstärkt dies: CableLAN weist darauf hin, dass „eine verringerte Flexibilität aufgrund einer hohen Additivbeladung … die Installation von Kabeln in kalten Umgebungen verhindern kann“ und hohe Füllstoffgehalte bei grober Handhabung zu Brüchen führen können. Tatsächlich können genau die Flammschutzmittel, die bei Bränden Leben retten, bei kaltem Wetter zu Betriebsausfällen führen.

Um dem entgegenzuwirken, führen Formulierer Zähigkeitsverbesserer und Verträglichkeitsvermittler ein. Beispielsweise kann das Einmischen von Random-Copolymer-Polypropylen und speziellen Elastomerharzen (wie modifizierten Naphthalinderivaten) in die LSZH-Verbindung den Glasübergang verringern und die Kaltduktilität verbessern. Es können auch Kopplungsmittel (z. B. organische Titanatverbindungen) zugesetzt werden, um die Polymer-Füllstoff-Bindung und die Kettenverschränkung zu verbessern. Diese Maßnahmen tragen dazu bei, die Flexibilität unter –25 °C aufrechtzuerhalten, sodass sich das Kabel verbiegt, anstatt zu reißen. Tatsächlich rühmen sich Hersteller inzwischen mit einer „überlegenen Rissschutzleistung“ bei LSZH-Compounds, die speziell auf raue Umgebungen abgestimmt sind. Solche leistungsstarken LSZH-Formulierungen „bewahren auch in rauen Umgebungen eine hervorragende physikalische und mechanische Stabilität“, so Zulieferer aus der Industrie. Die Schlussfolgerung ist, dass härtere Polymermatrizen und oberflächenbehandelte Füllstoffe unerlässlich sind, um die Lebensdauer von LSZH-Kabeln in kalten Regionen zu verlängern.

1. Problem
Lineares Polyethylen niedriger Dichte (LLDPE) und EVA-Matrizen versteifen sich unter –20 °C, was bereits nach 48 Stunden bei –25 °C zu umlaufenden Rissen in Kabelrinnen führt. Felddaten nordischer Windparks zeigen, dass in den Wintermonaten 8 % der Mantelrisse auftreten.

2. Lösungsweg

• Polyolefinmischung
  – Ersetzen Sie 20–30 Gew.-% LLDPE durch Metallocen-Random-Copolymer PP (MFR 0,8 g/10 Min., Tg –35 °C). Die gummiartige Phase senkt den Sprödpunkt auf –50 °C (ASTM D746).


• Schlagzähmodifikatoren
  – 5 phr maleiertes Styrol-Ethylen-Butylen-Styrol (SEBS-g-MA) erhöhen die Izod-Schlagzähigkeit um 220 %.

• Kopplungstechnologie
  – 0,3 phr Neoalkoxytitanat (LICA 38) verbessert die ATH-Dispersion; Zugbelastung bleibt nach 1000 h UV-B-Einwirkung zu 85 % erhalten.

3. Validierung
Ein 1-kV-Instrumentenkabel, das mit der oben genannten Mischung ummantelt ist, besteht die IEC 60811-506-Kaltbiegung bei –40 °C und erfüllt die CPR B2ca, s1a, d1a.

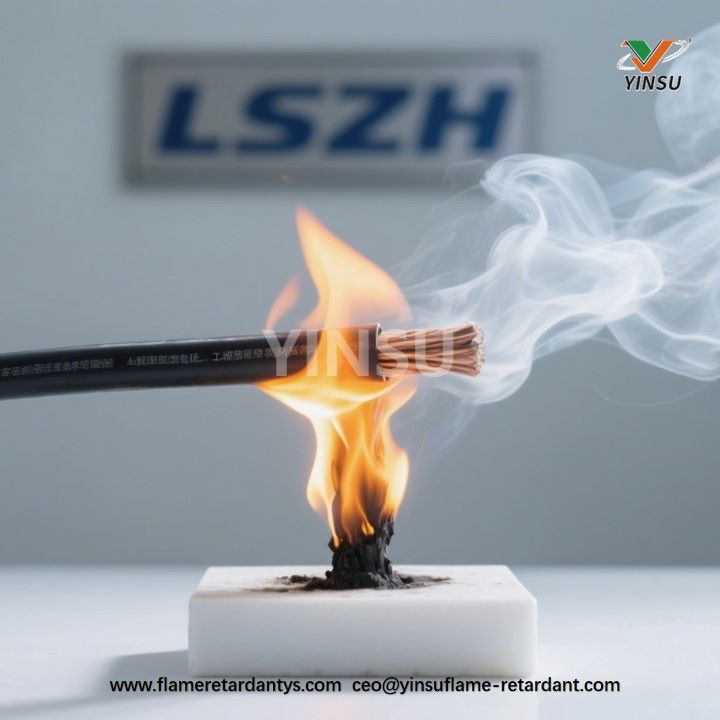

III. Rauch und Toxizität vs. Flammschutz

Laut Definition müssen LSZH-Kabel nur minimalen Rauch und keine Halogensäuren abgeben , aber halogenfreie Flammschutzmittel können neue Gefahren mit sich bringen. Stickstoffzusätze (z. B. Melamine, Guanidine) werden oft verwendet, um die Verkohlungsbildung zu fördern, sie können jedoch bei einem Brand große Mengen weißen Rauchs und sogar HCN oder NOx erzeugen. Jüngste Vorschriften (z. B. CPR der EU und China GB/T 19666-2019) sehen nun strenge Grenzwerte für die optische Rauchdichte und die Ausbeute giftiger Gase aus Kabeln vor. Neue Brandverhaltensklassen erfordern beispielsweise eine Rauchdichte (mit Flamme) ≤15 (ungefähr ein Drittel eines äquivalenten PVC-Kabels) und begrenzte HCN/NOx-Emissionen. Die Erfüllung dieser Kriterien erfordert nicht nur Flammschutz, sondern auch eine aktive Rauchunterdrückung.

Zu den innovativen Ansätzen gehört die Zugabe von Nanokatalysatoren zur Formulierung. Bestimmte Übergangsmetallverbindungen (insbesondere Ferrocenderivate ) katalysieren die Carbonisierung des brennenden Polymers. Ferrocenhaltige Zusätze tragen dazu bei, durch Flammen erzeugten Ruß in eine poröse, graphitische Kohle umzuwandeln und so den sichtbaren Rauch zu reduzieren. (Tatsächlich kann Ferrocen Rauch sowohl in der Gasphase als auch in der kondensierten Phase unterdrücken, indem es die Radikalrekombination und die Bildung von Kohlekohle fördert.) Es hat sich gezeigt, dass der Einbau einiger Prozent solcher metallorganischer Katalysatoren in eine LSZH-Mischung die Rauchentwicklung deutlich verringert.

Andere Strategien konzentrieren sich auf die Verbesserung der Char-Integrität. Dichte, intumeszierende Kohlenstoffbarrieren können Ruß physikalisch herausfiltern. beispielsweise neuartige Untersucht werden Beim Erhitzen bilden diese Partikel eine dichte, sauerstoffundurchlässige Kohlekruste, die Ruß einfängt und HCN verdünnt. Phosphor-Stickstoff-Flammschutzsysteme (z. B. Mikrokapseln aus rotem Phosphor in Kombination mit Triazinen) können somit sowohl eine hohe Flammwidrigkeit als auch eine geringe Rauchentwicklung erreichen und so heiße Verbrennungsgase effektiv vom Sauerstoff isolieren. Diese P-N-Synergisten bilden eine keramikähnliche Schicht auf der Kabeloberfläche und erfüllen so die neuen Anforderungen an die Raucharmut. Phosphor-Stickstoff-Mikrokügelchen oder vernetzte Polystyrol-Mikrokügelchen.

1. Problem

Melamincyanurat (MCA) und Ammoniumpolyphosphat (APP) erzeugen voluminösen weißen Rauch (Ds bis zu 250) und setzen HCN/NOx bei > 600 °C frei, was EU CPR s1a (Ds ≤ 150) und EN 50305 Abschnitt 9.2 (HCN < 5 mg/g) nicht erfüllt.

2. Innovative Lösungen

• Nanokatalysatoren
  – Auf Graphenoxid gepfropftes Ferrocen (Fe-GO, 0,5 phr) fungiert als Radikallöscher und bildet ein leitfähiges Kohlenetzwerk, das die Rauchdichte um 35 % senkt.

• PN Microsphere Chars
  – Vernetzte Melamin-Formaldehyd-Mikrokügelchen (2 µm), beschichtet mit Resorcin-Bis(diphenylphosphat) (RDP), bilden eine dichte Barriere. Die Kegelkalorimetrie zeigt eine Reduzierung der Spitzenwärmefreisetzungsrate um 50 % und kein Tropfen.

3. Überblick über die Vorschriften
Die neueste Änderung GB/T 19666-2019 (2024) senkt die zulässige Rauchdichte auf Ds(20 min) < 100. FRP-950X-verstärkte Verbindungen erfüllen bereits den neuen Grenzwert mit Ds(20 min) = 65.

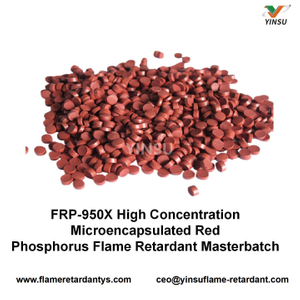

✅ YINSU-Lösung: FRP-950X beschichteter roter Phosphor

Zusammenfassend lässt sich sagen, dass moderne LSZH-Kabelverbindungen ein Gleichgewicht zwischen Flammschutz, mechanischer Belastbarkeit und geringer Rauchentwicklung aufweisen müssen . Um dieses Problem zu lösen, bietet YINSU fortschrittliche Zusatzstoffe wie mikroverkapselten roten Phosphor an. Insbesondere bietet das mit FRP-950X beschichtete Masterbatch aus rotem Phosphor eine sehr hohe Flammeneffizienz bei geringer Beladung und unterdrückt gleichzeitig Rauch. Wie YINSU feststellt, sind „mikroverkapselte Flammschutzmittel mit rotem Phosphor wie FRP-950X ideal für raucharme, halogenfreie Drähte und Kabel“. Die polymerkompatible Beschichtung von FRP-950X sorgt dafür, dass es sich gleichmäßig in Kabelverbindungen verteilt, wodurch die Verkokungsbildung verstärkt wird und die strengsten Sicherheitsklassen erfüllt werden, ohne dass die Flexibilität darunter leidet. Ingenieure, die LSZH-Kabel der nächsten Generation entwickeln, können daher FRP-950X als Schlüsselmaterial für die gleichzeitige Erreichung von UL 94 V-0 und geringer Rauchentwicklung (auch unter Flammen) in Betracht ziehen. Durch die Integration solcher synergistischer Additive können Kabelhersteller die herkömmlichen Materialkompromisse überwinden und sicherere, zuverlässigere halogenfreie Kabel liefern.

• Halogenfrei, UL-94 V-0 bei 6–12 phr in PE/EVA- oder PP/POE-Systemen
• LOI-Boost auf 38–42 %, Rauchdichte Ds(4 min) < 80 (ISO 5659-2)
• Feuchtigkeitsstabil, nicht hygroskopisch, übersteht Wasserbad bei 70 °C 168 Stunden lang
• FDA 21 CFR § 177.1520 konform für Lebensmittelkontakt-Ummantelung
• Lieferung in frei fließenden Mikrokörnchen (D50 20 µm) für die Doppelschnecken-Compoundierung bei 200–220 °C ohne Verschmutzung der Düsenplatte.

Fordern Sie ein Datenblatt an oder vereinbaren Sie einen Versuch mit einer Pilotanlage

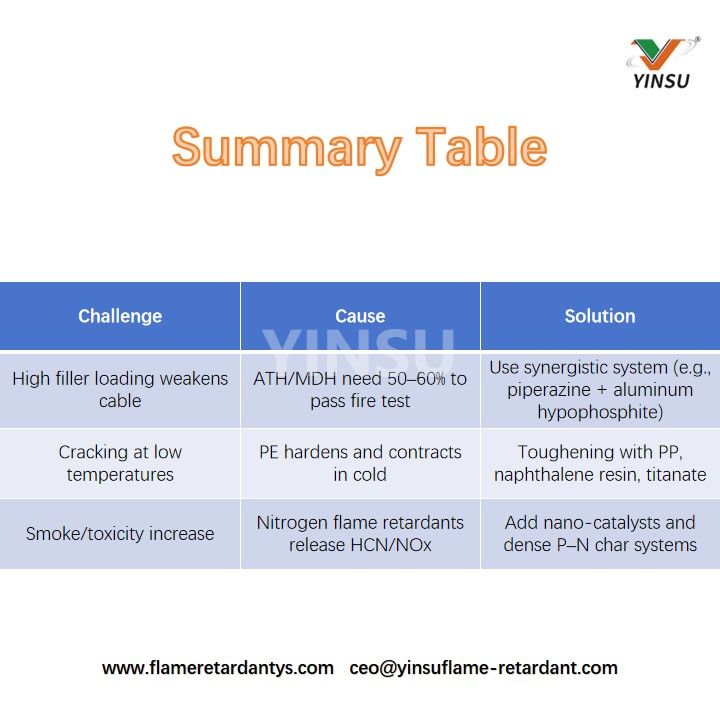

Übersichtstabelle

IV. Nächste Schritte

1. Kontaktieren Sie uns, um die technische Kurzbeschreibung „Formulierung von LSZH-Kabeln mit FRP-950X“ herunterzuladen.

2. Buchen Sie ein 30-minütiges virtuelles Compounding-Audit mit unserem F&E-Team

3. Bestellen Sie eine 2-kg-Pilotcharge, die innerhalb von 48 Stunden weltweit verschickt wird

Moderne LSZH-Kabel müssen nun eine mehrdimensionale Spezifikationsmatrix erfüllen: Brandschutz, geringe Rauchentwicklung, Ungiftigkeit, Kaltbiegung, Extrusionsgeschwindigkeit und Gesamtkosten. Die integrierte Additivplattform von YINSU – angeführt von FRP-950X – erfüllt alle sechs Ziele in einem pelletierten Masterbatch. Machen wir die Infrastruktur der nächsten Generation nicht nur brandsicher, sondern auch zukunftssicher.
