Was ist die wahre Ursache des am meisten Kopfschmerzen verursachenden „Blooming“-Problems bei der Flammhemmung von TPU ?
Um ehrlich zu sein: Nachdem wir jahrelang an flammhemmenden TPU-Formulierungen gearbeitet haben, besteht unsere größte Angst nicht darin, den Flammschutztest nicht zu bestehen. Wenn es fehlschlägt, können wir weitere hinzufügen, Materialien wechseln oder es weiter versuchen. Was wir am meisten befürchten, ist Folgendes: Die Teststäbe sehen im geformten Zustand vollkommen gut aus, aber nach zweiwöchiger Lagerung beginnt die Oberfläche weiß zu werden. Berühren Sie es mit der Hand und es entsteht eine Pulverschicht. Wenn der Kunde fragt, was passiert ist, kann der Verkäufer nur stammeln: „Lassen Sie mich das untersuchen, wenn ich zurückkomme.“

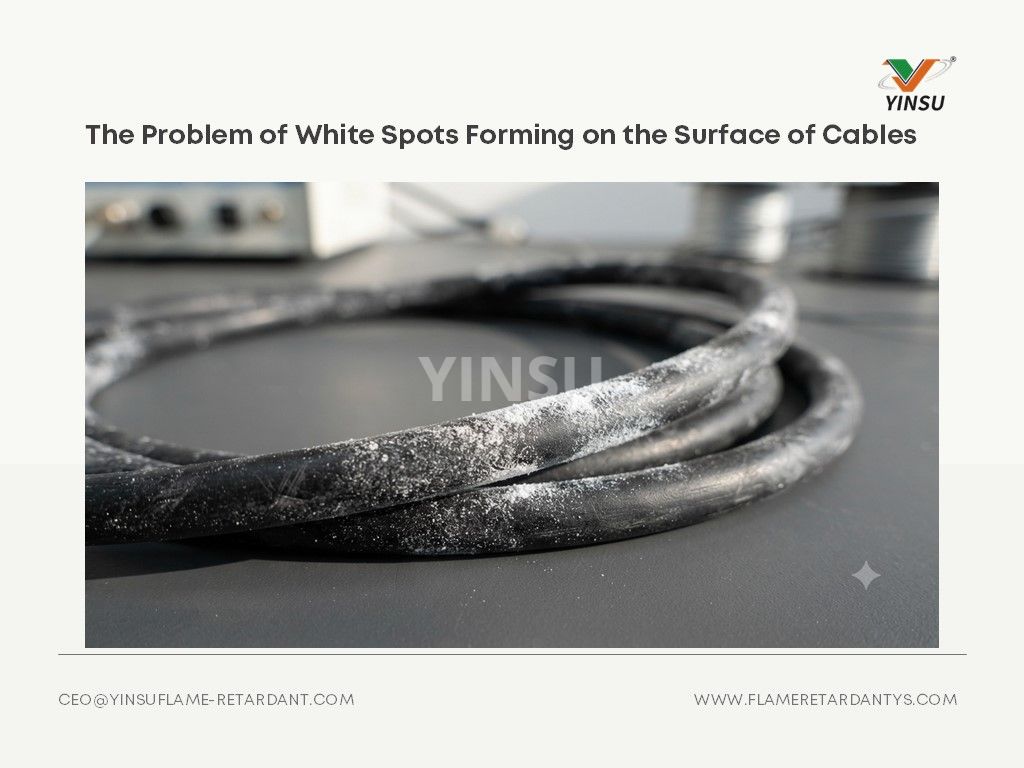

Warum sage ich das? Weil wir diese Lektion wirklich auf die harte Tour gelernt haben. Es gab eine Menge TPU-Kabel für den Export; Sie haben alle Stichprobenkontrollen bestanden, bevor sie das Lager verlassen haben. Doch als der Kunde die Ware erhielt, sagte er, es sei weißer Reif auf der Oberfläche. Wir haben es damals noch nicht geglaubt, aber als wir zur Kontrolle rüberflogen, waren wir auf der Stelle völlig verblüfft – die gesamte Charge hatte eine weiße Pulverschicht auf der Oberfläche, die sich sogar mit der Hand abwischen ließ. Nach langer Recherche stellten wir schließlich fest, dass das Problem nicht an der Formulierung selbst lag, sondern dass das „Temperament“ des Flammschutzmittels nicht mit dem TPU harmonierte.
Um es ganz klar auszudrücken: Beim TPU- Blooming handelt es sich lediglich um das Auswandern unverträglicher Substanzen.
Ob Flammschutzmittel oder Zusatzstoffe: Wenn sie einen „Persönlichkeitskonflikt“ mit TPU haben und nirgendwo anders hingehen können, können sie nur nach außen entkommen.
Grund 1: Das Flammschutzmittel selbst kollidiert mit TPU (am häufigsten)
Herkömmliche Flammschutzmittel auf Phosphor- und Brombasis haben geringe Molekulargewichte und eine schlechte Verträglichkeit mit TPU. Mit der Zeit kriechen sie langsam nach außen und bilden weißen Reif. Dieses Problem ist bei noch schwerwiegender Polyester- TPU – es ist von Natur aus anfällig für Hydrolyse, und die durch Hydrolyse entstehenden kleinen Molekül-Oligomere sind besonders gut darin, die Flammschutzmittel mit sich zu „ziehen“. Später, als unser Unternehmen an Formulierungen für Kunden mit hohen Anforderungen arbeitete, schlugen wir direkt die Umstellung auf TPU vom Polyethertyp vor . Obwohl die Kosten etwas höher sind, erspart es Ihnen enorm viel Sicherheit.
Grund 2: Zu viele und zu vielfältige Zusatzstoffe
Um eine gute Haptik, ein reibungsloses Entformen oder die richtige Farbe zu erreichen, werden in manchen Formulierungen am Ende fünf oder sechs verschiedene Zusatzstoffe verwendet. Für sich genommen mag jedes einzelne Produkt gut aussehen, aber wenn es miteinander vermischt wird, interagieren sie mit dem Flammschutzmittel. Der Migrationsbetrag summiert sich nicht einfach linear; manchmal vervielfacht es sich. Ich erinnere mich an eine Formulierung, bei der nach der Erhöhung des Calciumstearatgehalts von 0,3 Teilen auf 0,8 Teile die Flammschutzwirkung unverändert blieb, die Blütezeit jedoch von einem Monat auf nur eine Woche verkürzt wurde – übermäßige Zusatzstoffe beschleunigten tatsächlich die Ausfällung.
Grund 3: Verarbeitungstechnologie und Lagerumgebungen wirken als Katalysatoren
Wenn die Verarbeitungstemperatur 200 °C übersteigt, beginnt sich das TPU zu zersetzen, wodurch kleine Molekülfragmente entstehen, die leichter migrieren. Zu schnelles Abkühlen funktioniert auch nicht; Die kleinen Moleküle haben nicht genug Zeit, um im Inneren „eingesperrt“ zu werden, bevor sie an die Oberfläche entweichen. Ein weiterer Faktor ist die Seefracht. Im Sommer können die Temperaturen in einem Versandcontainer 60–70 °C erreichen. Wenn die Ware beim Kunden ankommt, befindet sich auf der Oberfläche eine Schicht aus weißem Pulver – ich habe die Charge überprüft und bei den Zwischenschritten ist nichts schief gelaufen; Es war ein reines Temperaturproblem.
Unsere Lösung
Später entwickelte unser Unternehmen Yinsu Flame Retardant unsere eigene Lösung namens 95- MC.
Das Konzept ist einfach: Verwandeln Sie das Flammschutzmittel in ein Masterbatch statt in ein Pulver.
Das größte Problem bei pulverförmigen Flammschutzmitteln ist die übermäßige Anzahl an Grenzflächen; Die Grenzfläche zwischen jedem Pulverpartikel und dem TPU fungiert als „Migrationskanal“. 95-MC kapselt Flammschutzmittel auf Phosphor- und Stickstoffbasis in Granulat innerhalb eines Trägerharzes ein. Dadurch werden die Pulvergrenzflächen drastisch reduziert und die Niederschlagskanäle effektiv blockiert. Mit einem Beladungsgrad von 32–35 % kann es die UL94 V-0-Einstufung erfüllen, und die Kosten sind etwa 30 % günstiger als bei herkömmlichen Pulversystemen.
Fairerweise muss man sagen, dass ein Masterbatch nicht die absolut günstigste Lösung ist, aber es erspart Ihnen Ärger – Sie müssen keine Pulver mischen, die Geräte nicht ständig reinigen, sich nicht mit dem Staub vor Ort auseinandersetzen oder sich um Kundenbeschwerden bezüglich des Ausblühens kümmern. Ob es sich lohnt, hängt von Ihren Anforderungen an die Rendite ab.
Ein kurzer Tipp: Jedes Formulierungssystem ist anders, also kopieren Sie die Beladungsprozentsätze nicht einfach blind. Nehmen Sie Proben zum Testen und passen Sie sie erst an, nachdem Sie die Versuche durchgeführt haben.
