Warum hervorragende Verarbeitung die Qualität von LSZH-Kabeln ausmacht

Low Smoke Zero Halogen (LSZH)-Kabel sind in Transport-, Energie-, Bau- und Kommunikationsanwendungen von entscheidender Bedeutung, bei denen Brandschutz, geringe Rauchemission und halogenfreie Leistung nicht verhandelbar sind. Allerdings wird selbst die fortschrittlichste halogenfreie Flammschutzmischung leistungsschwach sein, wenn die Extrusionsprozesse instabil sind oder wenn thermischer Stress zu Delaminierung oder mechanischer Schwächung des Endprodukts führt.

In diesem Artikel analysieren wir die wichtigsten Engpässe bei der LSZH-Kabelverarbeitung – insbesondere bei der Extrusion, Coextrusion und der Mehrschichtmontage – und erläutern, wie Hersteller Rezepturen und Maschinen optimieren können, um eine gleichbleibende, qualitativ hochwertige Produktion sicherzustellen.

I. Thermische Zersetzung und Mikroblasen während der Extrusion

1. Problem: Verarbeitungsinstabilität hochgefüllter LSZH-Kabelmischungen

Bei der Schneckenextrusion , insbesondere wenn die Schmelzetemperatur 200 °C übersteigt , stehen hochgefüllte LSZH-Kabelcompounds vor einer erheblichen Herausforderung:
vorzeitige thermische Zersetzung flammhemmender Füllstoffe wie Aluminiumtrihydrat (ATH) und Magnesiumhydroxid (MDH)..

Diese hydratisierten Füllstoffe beginnen Wasserdampf freizusetzen , wenn sie einer durch Scherung verursachten Überhitzung im Inneren des Schneckenzylinders ausgesetzt werden. Wenn der Wasserdampf entweicht, bildet er Mikroblasen in der Polymerschmelze , was zu Folgendem führt:

• Reduzierte Schmelzdichte und -kompaktheit

• Erhöhter Hohlraumgehalt

• Schlechte Verbindung zwischen den Schichten

• Oberflächenfehler oder Lunker in fertigen Kabeln

Mechanische Testdaten zeigen, dass diese Mikrofehler die endgültige Zugfestigkeit des LSZH-Kabelmantels um mehr als 30 % verringern können . Dies beeinträchtigt nicht nur die Leistung, sondern kann auch dazu führen, dass die Qualitätskontrolle bei Zugtests oder Biegesimulationen fehlschlägt.

Das Problem verschärft sich unter folgenden Extrusionsbedingungen:

• Hohes Schneckenkompressionsverhältnis (z. B. >1:3) → Übermäßige Scherspannung und Reibungserwärmung

• Zu lange Verweilzeit → Längere Einwirkung erhöhter Temperatur

• Unausgeglichene Düsenkühlung oder falscher Schmelzefluss → Lokale heiße Zonen und Dampfbildung

2. Prozessoptimierung: Technische Lösungen für blasenfreie LSZH-Compounds

Um die thermische Zersetzung zu vermindern und eine stabile, hochwertige Extrusion von raucharmen, halogenfreien Kabelcompounds zu erreichen , werden die folgenden Prozessanpassungen dringend empfohlen:

✅ Verwenden Sie Schrauben mit niedrigem Kompressionsverhältnis (≤ 1:2)

• Warum : Reduziert Scherbeanspruchung und Überhitzung

• Wirkung : Schützt hydratisierte Flammschutzmittel vor vorzeitigem Zerfall

• Ergebnis : Weniger Blasen, gleichmäßigere Schmelze

✅ Semi-Squeezing-Matrizenstrukturen übernehmen

• Warum : Sorgt für einen sanfteren Druckübergang zwischen Extruder und Düse

• Wirkung : Verhindert plötzliche Schmelzexpansion und Blaseneinschluss

• Ergebnis : Dichteres Extrudat mit verbesserter mechanischer Leistung

✅ Kontrollieren Sie das Draw-Down-Verhältnis nahezu 1:1

• Warum : Gewährleistet eine gleichmäßige Materialstärke und minimale Spannungsbelastung

• Wirkung : Vermeidet Orientierungsfehler und innere Spannungen

• Ergebnis : Bessere Schichtbindung und Dimensionsstabilität

✅ Halten Sie die Schmelztemperatur unter 190 °C

• Warum : Hält die Verarbeitungstemperatur sicher unter den ATH/MDH-Zersetzungsschwellen

• Wirkung : Reduziert Verdunstung, Feuchtigkeitsabgabe und Hohlraumbildung

• Ergebnis : Glatte, fehlerfreie Hülle mit starken physikalischen Eigenschaften

II. Mehrschichtige Struktur und Schnittstellenkompatibilität

1. Problem: Delamination und strukturelles Versagen in mehrschichtigen LSZH-Kabeln

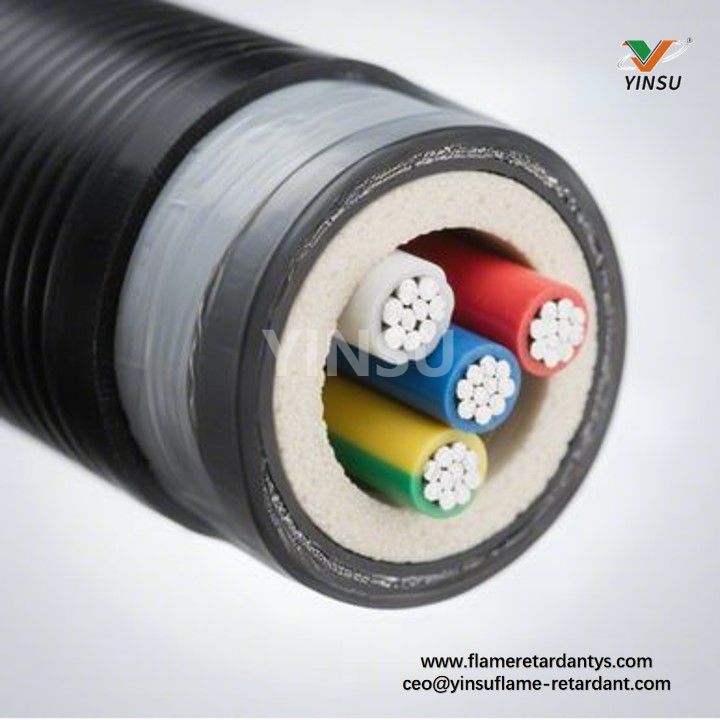

Um die strengen Flammschutzklassifizierungen der Stufe B1 gemäß China GB/T 31247 und EU EN 50575 zu erfüllen, erfordern moderne LSZH-Kabel häufig einen mehrschichtigen Aufbau , der typischerweise aus Folgendem besteht:

• Keramisierte Brandschutzschicht – bildet eine starre Barriere bei Flammeneinwirkung

• Flammhemmendes Bindeband – hält die Struktur während der Verbrennung

• Halogenfreier Außenmantel – bietet mechanischen Schutz und Isolierung (häufig auf Polyethylenbasis)

Während dieses Design die Flammwidrigkeit erhöht, bringt es eine neue Herausforderung mit sich: die Nichtübereinstimmung der Wärmeausdehnung.

Jede Schicht – insbesondere keramisierte Silikonkautschuk- und Polyethylenhüllen – hat einen anderen Wärmeausdehnungskoeffizienten (CTE) . Unter Brandbedingungen oder schnellen Temperaturwechseln kann dieser Unterschied Folgendes auslösen:

• Peeling der Schnittstelle

• Blasenbildung und Luftspalte

• Delaminierung unter Belastung

In Praxistests sinkt die Verbundfestigkeit zwischen keramisierter Silikonschicht und PE-Mantel bei 150 °C um über 50 % . Sobald die Grenzflächenintegrität verloren geht, behält das Kabel bei Brandtests seine Form und Kontinuität nicht mehr bei, wodurch die Gefahr einer katastrophalen Flammenausbreitung oder eines Funktionsverlusts besteht.

2. Verbesserungsrichtung: Advanced Interface Engineering

Um zu verbessern die Kompatibilität und strukturelle Integrität mehrschichtiger LSZH-Kabelverbindungen , greifen Hersteller auf Gradientenschichttechnologien und Schnittstellentechniktechniken zurück , darunter:

✅ Kompatibilitätsmodifikatoren hinzufügen (z. B. PE-g-MAH)

• Was es bewirkt : Mit Maleinsäureanhydrid gepfropftes Polyethylen (PE-g-MAH) bildet eine chemische Brücke zwischen polaren (Keramik/Silikon) und unpolaren (PE) Materialien

• Ergebnis : Verbessert die Haftung zwischen den Schichten bei erhöhten Temperaturen um das Zweifache

• Anwendung : In einem Verhältnis von 3–8 % in die Keramik- oder Klebeschicht einmischen

✅ Verwenden Sie Verbindungsschichten oder coextrudierte Mischungen

• Was es bewirkt : Führt eine Kompatibilitätsübergangsschicht zwischen Materialien mit unterschiedlichen Ausdehnungsraten ein

• Ergebnis : Minimiert die thermische Belastung und das Delaminierungsrisiko

• Anwendung : Coextrudieren oder Laminieren eines weichen, Elastomer-modifizierten PE- oder EVA-Copolymers als Pufferschicht

✅ Optimieren Sie die Grenzflächenbenetzung und die Oberflächenenergie

• Was es bewirkt : Verbessert die physikalische Bindung durch besseren Fluss, Kontakt und Verschmelzung während der Coextrusion

• Ergebnis : Reduziert innere Hohlräume und Blasenbildung

• Anwendung : Schmelztemperatur anpassen, Oberfläche vorbehandeln oder Haftvermittler verwenden

Diese Verbesserungen stellen sicher, dass mehrschichtige LSZH-Kabelstrukturen während der Feuereinwirkung ihre mechanische Verbindung und Integrität beibehalten und so kritische Tests bestehen, wie zum Beispiel:

• Flammenausbreitung (EN 60332-3)

• Kein Tropfen (IEC 60332-1-2)

• Strukturelle Beibehaltung (GB/T 31247 Abschnitt 6)

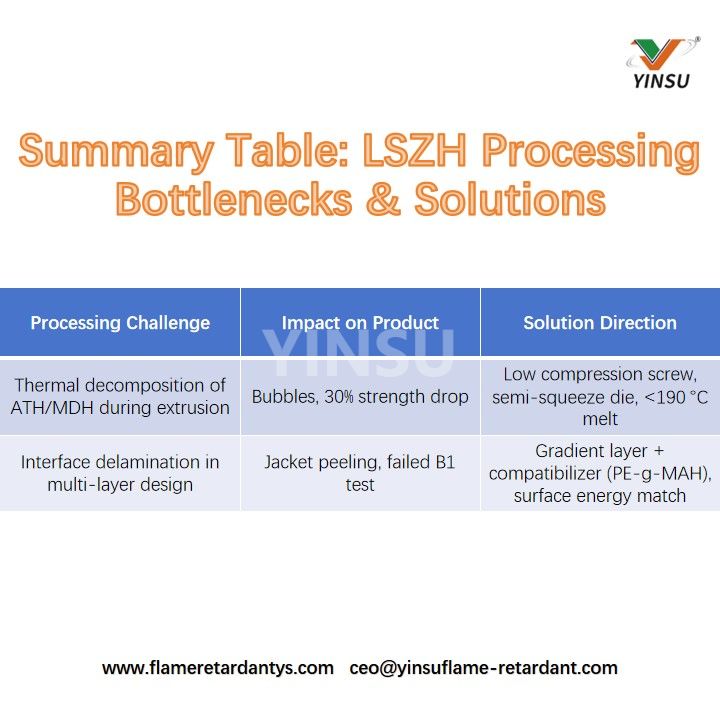

3. Übersichtstabelle: LSZH-Verarbeitungsengpässe und -Lösungen

✅ YINSU FRP-950X : Reduziert das thermische Risiko und verbessert gleichzeitig die Kompatibilität

Zur Lösung von Extrusions- und Mehrschichtproblemen bietet die YINSU Flame Retardant Company FRP-950X an , ein beschichtetes Flammschutzmittel mit rotem Phosphor, das für fortschrittliche LSZH-Formulierungen entwickelt wurde.

FRP-950X-Funktionen :

• Thermische Stabilität : Zersetzt sich nicht und schäumt nicht vorzeitig

• Geringe Zugabe ( 3- 5%) : Reduziert füllstoffbedingten Stress

• Hervorragende Dispersion : Kompatibel mit EVA, PE, PP und Mischungen

• Verbesserte Kohleschicht : Verbessert die Mehrschichtintegrität unter Beschuss

Durch den Ersatz oder die Reduzierung der ATH/MDH-Belastung durch FRP-950X können Kabelhersteller die Verarbeitungstemperaturen senken, Mikroblasendefekte vermeiden und eine bessere Zwischenschichtbindung in mehrschichtigen LSZH-Konstruktionen erreichen.

Sind Sie daran interessiert, Ihre LSZH-Kabelproduktion zu verbessern? Kontaktieren Sie YINSU oder besuchen Sie die Produktseite des FRP-950X.

III. Abschluss

Während LSZH-Kabel klare Brandschutzvorteile bieten, ist ihre Herstellung mit komplexen Material- und Prozessherausforderungen verbunden . Von der thermischen Zersetzung während der Extrusion bis hin zu Schnittstellenfehlern in mehrschichtigen Strukturen ist die Optimierung jedes Schritts von entscheidender Bedeutung, um eine gleichbleibende Leistung und die Einhaltung gesetzlicher Vorschriften sicherzustellen.

Mit fortschrittlichen Formulierungstools – wie FRP-950X und Kompatibilitätsverstärkern – können Hersteller diese Engpässe überwinden und raucharme, halogenfreie Kabel liefern , die sicher, flexibel und zuverlässig sind.
