Dualer 85-Grad-Alterungstest? Anti-Blooming für flammhemmendes Nylon mit rotem Phosphor: Die richtige Formulierung und Verarbeitung

Dualer 85-Grad-Alterungstest? Anti-Blooming für flammhemmendes Nylon mit rotem Phosphor: Die richtige Formulierung und Verarbeitung

Einführung

Flammhemmendes Nylon mit rotem Phosphor zeichnet sich durch hohe Effizienz aus, ist jedoch schwierig zu handhaben. Sein flammhemmender Mechanismus funktioniert durch die Bildung von Polyphosphorsäure bei der Verbrennung, die die Verkohlung des Nylons fördert und eine dichte Verkohlungsschicht erzeugt, die den Sauerstoff blockiert. Allerdings ist roter Phosphor empfindlich gegenüber Feuchtigkeit und Sauerstoff. Eine unsachgemäße Verarbeitung oder Anwendung kann leicht zu einer Hydrolyse zu Phosphorsäure führen, die an die Oberfläche wandert, das Aussehen beeinträchtigt und die Leistung beeinträchtigt.

Heute erklären wir ausführlich, wie man für flammhemmendes Nylon mit rotem Phosphor ein Anti-Blooming erreicht und den dualen 85-Grad-Alterungstest besteht, und zwar unter zwei Kernaspekten: Formulierungsdesign und Verarbeitungstechnologie.

I. Formulierungsdesign: Legen Sie den Grundstein für Anti-Blooming

Das Ausblühen von flammhemmendem Nylon mit rotem Phosphor ist auf die Hydrolyse und Migration von rotem Phosphor zurückzuführen. Der Kern des Formulierungsdesigns besteht darin, die Quelle abzudichten und die Folgen zu neutralisieren.

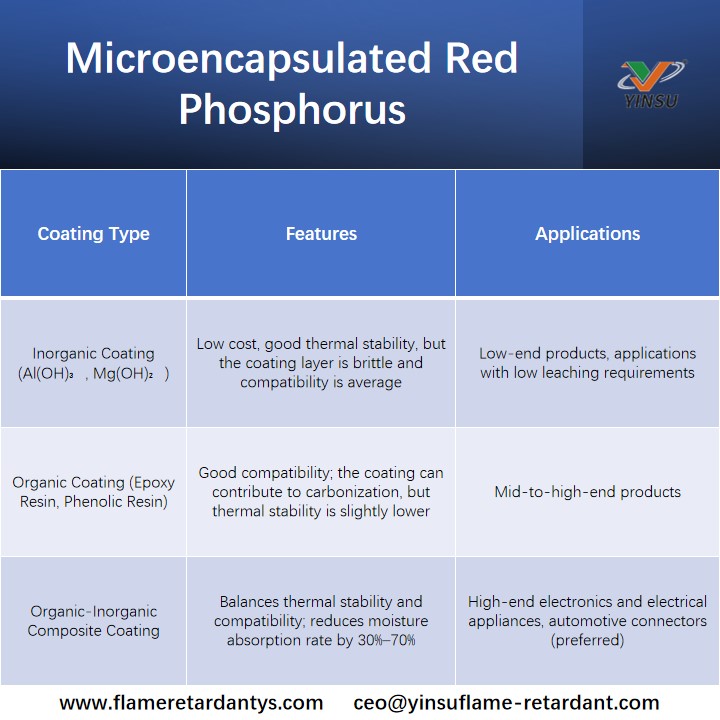

1.1 Eingekapselter roter Phosphor ist ein Muss; Verbundkapselung wird bevorzugt

Nicht eingekapselter roter Phosphor ist stark hygroskopisch, neigt dazu, bei der Verarbeitung giftigen PH₃ freizusetzen und weist eine schlechte Kompatibilität mit Nylon auf, sodass er für die direkte Verwendung ungeeignet ist. Alle handelsüblichen Flammschutzmittel mit rotem Phosphor sind mikroverkapselt.

Für Teile, die die Einhaltung des Dualen 85-Grad-Alterungstests erfordern, ist organisch-anorganischer Verbundstoff mit eingekapseltem rotem Phosphor die erste Wahl. Die Doppelbeschichtung fungiert als doppelte Schutzschicht und maximiert die Feuchtigkeitsbeständigkeit.

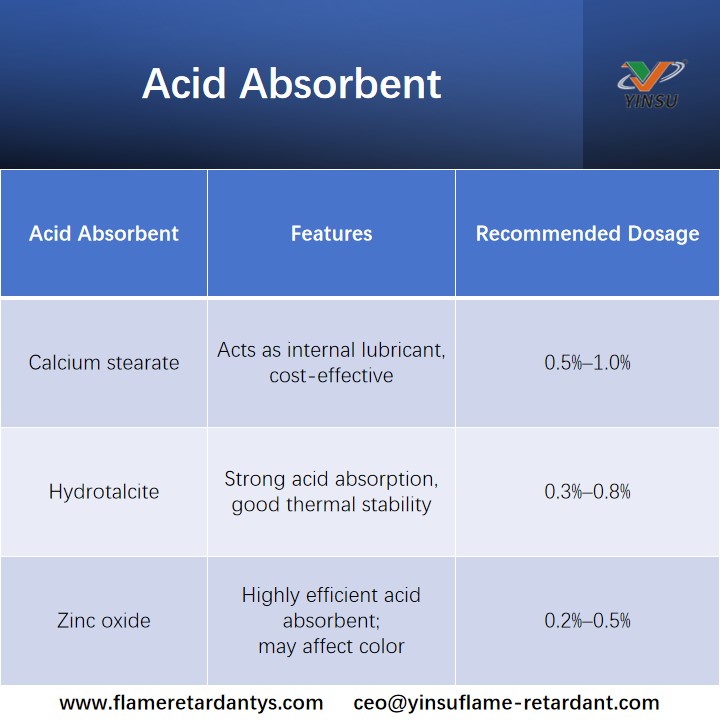

1.2 Säureabsorber: Unverzichtbar

Phosphorsäure (H₃PO₄) aus der Hydrolyse von rotem Phosphor ist die Hauptursache für Oberflächenausblühungen und Metallkorrosion. Zur Neutralisierung der Phosphorsäure muss ein Säureabsorber zugesetzt werden.

Gängiges Säureabsorptionsmittel: Calciumstearat, Hydrotalcit, Zinkoxid, Magnesiumhydroxid usw.

Wichtiger Punkt: Das Säureabsorptionsmittel muss gut mit vorgemischt werden, dem Masterbatch aus rotem Phosphor um eine rechtzeitige Neutralisierung während der Extrusion und nicht nach dem Spritzgießen sicherzustellen.

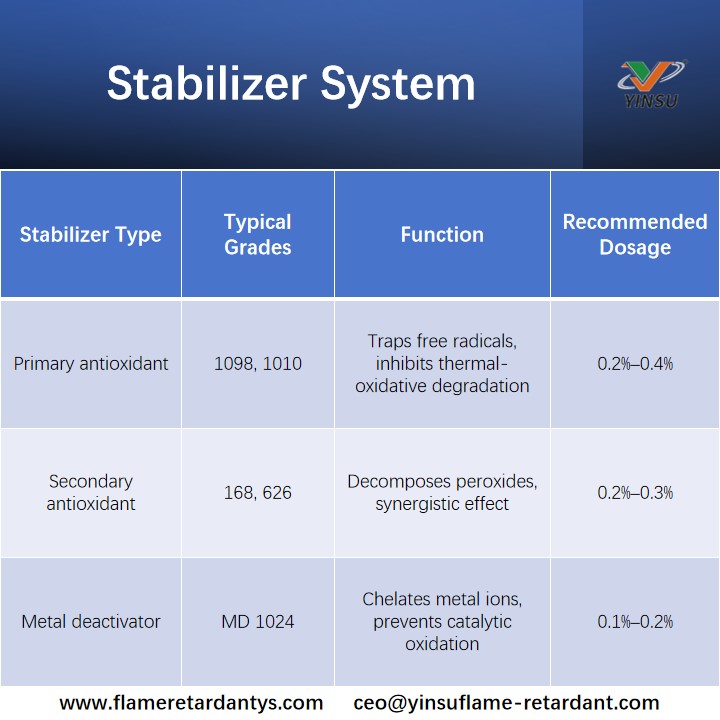

1.3 Stabilisatorsystem: Mehr als nur Antioxidans

Flammhemmendes Nylon mit rotem Phosphor ist dreifachen Alterungsbelastungen ausgesetzt: Hitze, Sauerstoff und Hydrolyse. Das Stabilisatorsystem muss multifunktional sein.

Für eine langfristige Heiß-Feucht-Alterung fügen Sie eine kleine Menge Hydrolysestabilisator (z. B. Polycarbodiimid) hinzu, um Carboxyl-Endgruppen einzufangen und die Kettenspaltung zu verzögern.

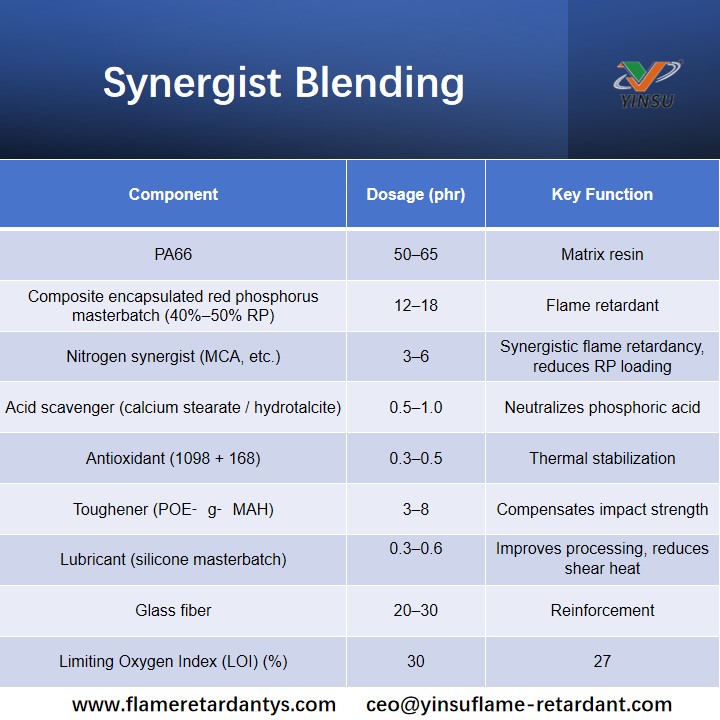

1.4 Synergistische Mischung: Geringere Beladung, höhere Stabilität

II. Verarbeitungstipps: Schöpfen Sie das volle Potenzial Ihrer Formulierung aus

Selbst eine hervorragende Formulierung scheitert an einer schlechten Verarbeitung. Für flammhemmendes Nylon mit rotem Phosphor gilt eine einfache Regel: Niedrige Temperatur, kurze Zeit, geringe Scherung.

2.1 Trocknen: Feuchtigkeitskontrolle steht an erster Stelle

Sowohl der rote Phosphor-Masterbatch als auch das Nylonharz müssen streng getrocknet werden.

· Nylonharz: 100–120 °C für 4–6 Stunden; Feuchtigkeit < 0,1 %

· Roter Phosphor-Masterbatch: 80–90 °C für 2–4 Stunden (hohe Temperaturen können die Beschichtung beschädigen)

Sofort nach dem Trocknen verwenden, um eine erneute Aufnahme von Feuchtigkeit zu vermeiden.

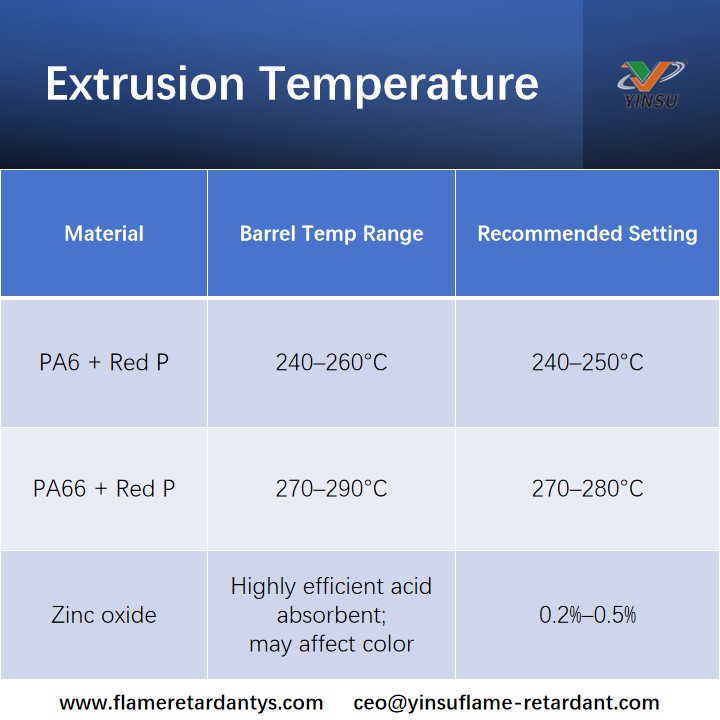

2.2 Extrusionstemperatur: Lieber niedrig als hoch

Die Zersetzungstemperatur von rotem Phosphor liegt bei etwa 300 °C (etwas höher nach der Einkapselung). Halten Sie immer einen Sicherheitsabstand ein.

Regel: Verwenden Sie die minimal mögliche Temperatur für ein vollständiges Schmelzen und Plastifizieren. Hochtemperaturzonen (Kompression, Dosierung) streng kontrollieren, um lokale Überhitzung zu vermeiden.

2.3 Scherkontrolle: Niedrige Drehzahl, hohes L/D

Eine hohe Scherung erzeugt übermäßige Reibungswärme, was zu einer lokalen RP-Zersetzung und einem höheren Ausblühungsrisiko führt.

· Schneckengeschwindigkeit: 200–300 U/min (20–30 % niedriger als bei der Standardmodifikation)

· Schneckenkonfiguration: hohes L/D-Verhältnis (L/D ≥ 40); scherarme Elemente (z. B. Zahnscheiben) in der Dispergierzone; weniger Knetblöcke

2.4 Vakuumentlüftung: Versteckte Risiken beseitigen

Doppelschneckenextruder müssen eine Vakuumentlüftung (Vakuum ≥ −0,06 MPa) verwenden, um Spuren von Feuchtigkeit und Zersetzungsnebenprodukten zu entfernen.

Spritzgießen: Kontrolle von Temperatur und Geschwindigkeit

Vermeiden Sie eine Überhitzung der Schmelze beim Einspritzen.

· Zylindertemperatur: 5–10 °C niedriger als beim Extrudieren

· Formtemperatur: 80–120 °C (verbessert die Kristallisation, reduziert Stress)

· Einspritzgeschwindigkeit: mäßig; Vermeiden Sie hohe Scherkräfte

2.5 Gerätereinigung: Rückstände vermeiden

Es können Rückstände in Schnecke und Zylinder verbleiben. Vor längeren Stillständen mit reinem Nylon oder PP spülen, um Korrosion durch feuchte Rückstände zu vermeiden.

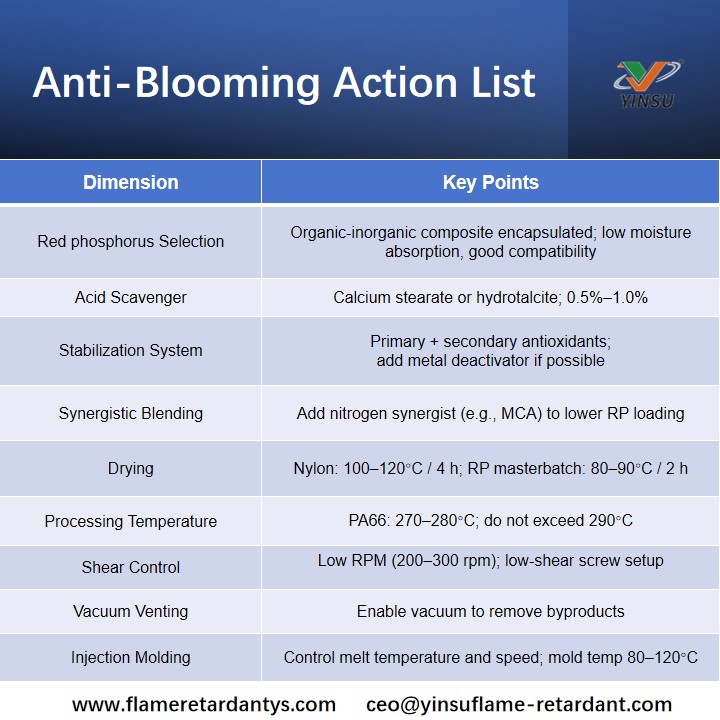

III. Zusammenfassung: Anti-Blooming-Aktionsliste

Um den dualen 85-Grad-Alterungstest (kein Ausblühen, keine Korrosion nach 1000 Stunden) zu bestehen, befolgen Sie diese wichtigen Punkte:

Für den Ausblühschutz für flammhemmendes Nylon mit rotem Phosphor gibt es keine Universallösung. Dabei kommt es auf eine systematische Abstimmung zwischen Formulierung und Verarbeitung an. Da jedes Detail gut kontrolliert wird, stellt der duale 85-Grad-Alterungstest kein Hindernis mehr dar.

Kann flammhemmendes Nylon mit rotem Phosphor den dualen 85-Grad-Alterungstest nicht bestehen?

Blooming-Probleme liegen oft in der Diskrepanz zwischen Formulierung und Verarbeitung.

In diesem Artikel wird ausführlich erläutert – vom Mechanismus bis zur praktischen Anwendung –, wie geeignete Flammschutzmittel mit rotem Phosphor an die Verarbeitungsbedingungen angepasst werden können.

sodass die Anti-Blooming-Leistung nicht mehr vom Glück abhängt.
