Ein Anwendungsfall für halogenfreie Flammschutzmittel: Innovative Anwendung von MCA in Nylonmaterialien

Ein Anwendungsfall für halogenfreie Flammschutzmittel: Innovative Anwendung von MCA in Nylonmaterialien

Melamincyanurat (MCA) nimmt als repräsentatives stickstoffbasiertes, halogenfreies Flammschutzmittel aufgrund seiner Umweltfreundlichkeit, hohen Effizienz und minimalen Auswirkung auf die Materialeigenschaften eine bedeutende Stellung bei der flammhemmenden Modifizierung von Nylon ein. In diesem Artikel wird der Anwendungswert unter den Aspekten der grundlegenden Eigenschaften von MCA, des flammhemmenden Mechanismus, der Anwendungsfälle in Nylon und innovativer Technologien systematisch erläutert.

I. Grundlegender Überblick über MCA-Flammschutzmittel

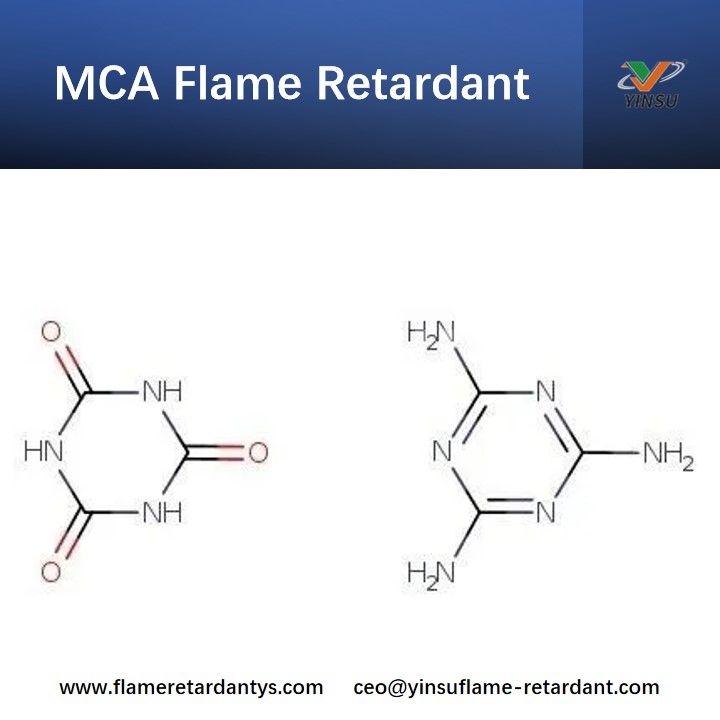

MCA ist ein Addukt, das durch Wasserstoffbrückenbindung aus Melamin und Cyanursäure gebildet wird. Seine Summenformel lautet C₆H₉N₉O₃ mit einem Molekulargewicht von 255,2. Es ist ein weißes, kristallines Pulver oder Granulat, geruchlos, mit einem Schmelzpunkt um 350 °C. Es weist eine gute thermische Stabilität auf und zeigt nahezu keinen Wärmeverlust bei längerem Erhitzen unter 300 °C. Die endotherme Zersetzung beginnt bei etwa 350 °C und sublimiert weiter bei 440–450 °C. MCA ist in Wasser schwer löslich, aber in organischen Lösungsmitteln wie Ethanol und Formaldehyd löslich. Es ist schwach sauer und besitzt eine hervorragende Schmierfähigkeit (Reibungskoeffizient nur 0,1–0,15) und Dispergierbarkeit. Als umweltfreundliches Flammschutzmittel ist MCA halogenfrei, erzeugt bei der Verbrennung keine giftigen Halogenwasserstoffgase und weist eine geringe Rauchdichte auf. Es entspricht den EU-ROHS- und REACH-Richtlinien. Sein hoher Stickstoffgehalt (bis zu 59 %) ist die Grundlage für seine flammhemmende Wirkung, die durch synergistische Multimechanismen erreicht wird.

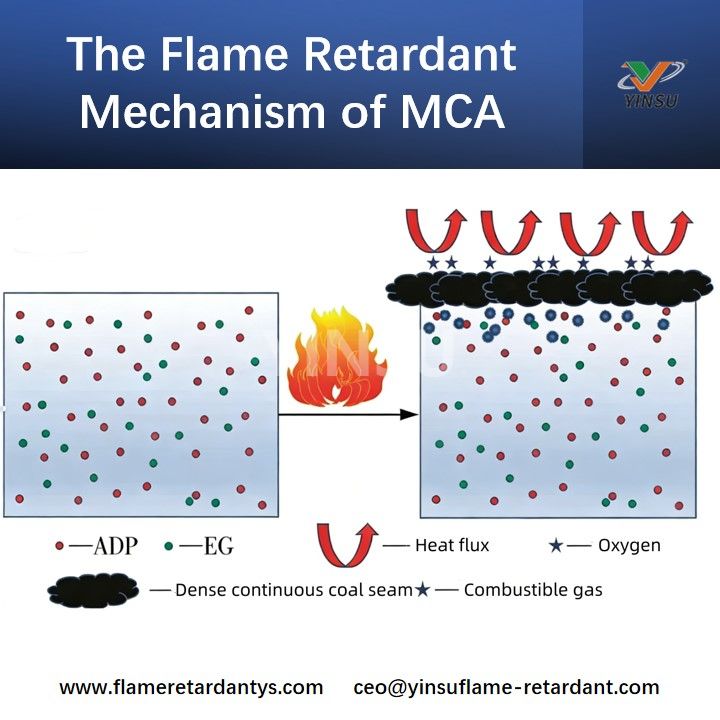

II. Flammhemmender Mechanismus von MCA: Synergistische Multi-Pathway-Wirkung
Die flammhemmende Wirkung von MCA wird durch synergistische Effekte in der Gasphase, der kondensierten Phase und der Kühlung erreicht:

1. Gasphasenflammhemmung: MCA zersetzt sich bei hohen Temperaturen und setzt nicht brennbare Gase wie Stickstoff, Ammoniak und Wasserdampf frei, wodurch die Konzentration von Sauerstoff und brennbaren Gasen effektiv verdünnt und die Verbrennungskettenreaktion gehemmt wird.

2. Flammhemmung in der kondensierten Phase: MCA verändert den thermischen Abbauweg von Nylon, fördert eine schnelle Austrocknung und Verkohlung der Oberfläche und bildet eine intumeszierende, geschäumte Kohlenstoffschicht. Diese Kohlenstoffschicht bedeckt die Substratoberfläche und sorgt für Wärmeisolierung und Sauerstoffbarrierewirkung, wodurch eine weitere Zersetzung des Innenmaterials und das Entweichen brennbarer Stoffe verhindert wird.

3. Kühl- und Schmelztropfeneffekt: Der Zersetzungsprozess von MCA ist endotherm und senkt die Oberflächentemperatur des Materials. Gleichzeitig verbessert es die Schmelzfließfähigkeit von Nylon und fördert das Tropfen der Schmelze während der Verbrennung, wodurch Wärme und brennbare Stoffe abtransportiert werden, wodurch die Verbrennung weiter unterdrückt wird.

III. Anwendungsfälle und Leistungsmerkmale von MCA in Nylonmaterialien
MCA eignet sich besonders für unverstärktes Nylon 6 und Nylon 66. Typische Anwendungsfälle sind wie folgt:

1. Flammhemmende Wirkung in reinem Nylon:

• Nylon 6 (PA6): Erfordert die Zugabe von etwa 10 % MCA, um den Flammschutzstandard UL94 V-0 zu erreichen. Beispielsweise hat Mitsubishi Engineering-Plastics Co., Ltd. (Japan) ein PA6/MCA-Verbundmaterial entwickelt, das die V-0-Bewertung erreicht und gleichzeitig eine relativ hohe Schlagzähigkeit und Biegefestigkeit beibehält.

• Nylon 66 (PA66): Aufgrund der besseren Synergie mit MCA ist nur eine Zugabe von etwa 8 % erforderlich, um die V-0-Bewertung zu erreichen. MCA fördert die Bildung einer dichteren Kohleschicht in PA66, was zu einer höheren Flammschutzwirkung führt.

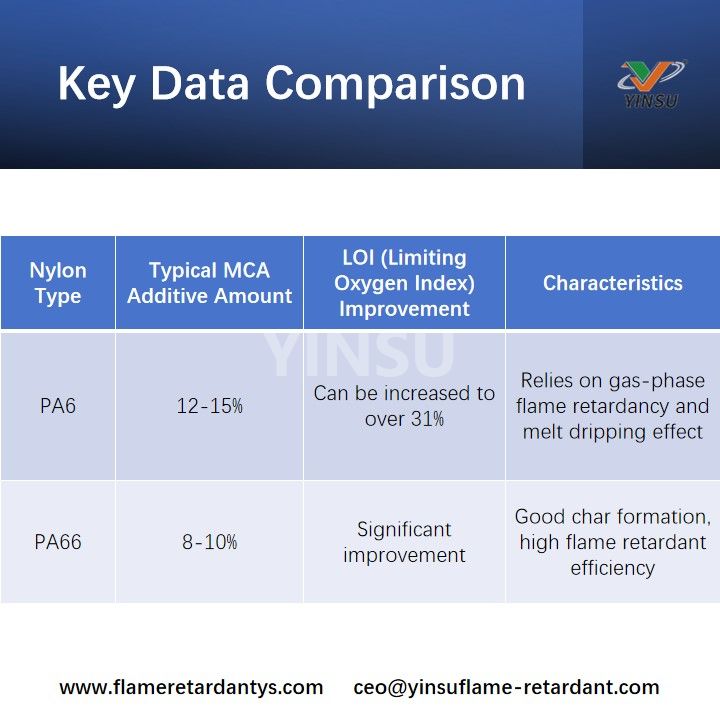

2. Kennzahlenvergleich:

3. Innovative Anwendung in Verbundwerkstoffen:

• Verstärkte Verbundwerkstoffe: Bei glasfaserverstärktem Nylon (GF) muss die MCA-Zugabemenge angepasst werden (z. B. unter 15 %), da GF einen „Candlewick-Effekt“ verursachen kann, der die Flammhemmung beeinträchtigt. Es wird normalerweise in Kombination mit anderen Zusatzstoffen verwendet.

• Mehrkomponentensystem-Verbundwerkstoffe: Ein Forschungsteam der Universität Sichuan verwendete gepfropftes N-Methylolacrylamid als Kompatibilisator, um einen PA6/PP/Wollastonit-Verbundwerkstoff mit 10 % MCA flammhemmend zu machen, wodurch ein Sauerstoffindex von 31 % und gute mechanische Eigenschaften (Zugfestigkeit 54,1 MPa, Schlagfestigkeit 59,7 J/m) erreicht wurden.

4. Durchbruch in der In-situ-Polymerisationstechnologie:
Herkömmliche physikalische Mischmethoden haben Nachteile wie eine schlechte Dispersion und eine leichte Ausfällung des Flammschutzmittels. Zhejiang Xinli New Material Co., Ltd. hat eine In-situ-Polymerisationstechnologie entwickelt. Diese Technologie kombiniert MCA (Zugabemenge nur 1,5–3 %) mit Nylonmonomeren (z. B. Adipinsäure, Hexamethylendiamin) in der Salzbildungsstufe und erhöht die thermische Stabilität durch Metallionenkomplexierung (z. B. Fe⊃3;⁺). Diese Technik führt MCA durch chemische Bindung in die Polymerkette ein und erreicht so eine „intrinsische Flammhemmung“. Das resultierende Nylon 66-Material erreicht die V-0-Bewertung (LOI ≥ 37,8 %) und seine mechanischen Eigenschaften sind denen gemischter Materialien deutlich überlegen (Zugfestigkeit ≥ 83,8 MPa, Biegefestigkeit ≥ 124,6 MPa).

IV. Anwendungsvorteile und Vorsichtsmaßnahmen für MCA

1. Kernvorteile:

Umweltsicherheit: Halogenfrei, geringe Toxizität, geringe Rauchentwicklung, geringe Korrosion.

Gute umfassende Leistung: Minimale Auswirkungen auf die elektrischen Eigenschaften (z. B. hoher CTI-Wert), die mechanischen Eigenschaften und die Färbbarkeit von Nylon.

Verarbeitungsfreundlich: Hohe thermische Stabilität, geeignet für Spritzguss (Temperatur 240–260 °C) und Extrusionsverfahren, mit geringer Neigung zum Anhaften an der Form.

2. Vorsichtsmaßnahmen bei der Anwendung:

Feuchtigkeitskontrolle: Erfordert vor der Verarbeitung eine 8-stündige Vakuumtrocknung bei 110 °C, um den Feuchtigkeitsgehalt auf unter 0,1 % zu senken und so zu verhindern, dass die Feuchtigkeitsaufnahme die Leistung beeinträchtigt.

Einfluss von Füllstoffen: Vermeiden Sie die Verwendung von Füllstoffen wie Kalziumkarbonat, die die Flammhemmung beeinträchtigen könnten. Kontrollieren Sie den Glasfasergehalt in GF-verstärkten Systemen.

Synergistische Mischung: MCA hat synergistische Effekte mit Flammschutzmitteln auf Phosphorbasis (z. B. roter Phosphor) und Phenolverbindungen, die die Flammschutzwirkung verbessern und die Kosten senken können.

3. Hauptnachteile der Verwendung von MCA:

• Flammhemmende Wirksamkeit durch Substrat und Verarbeitungsbedingungen begrenzt: Die Flammhemmung in der Gasphase von MCA beruht auf der schnellen Freisetzung nicht brennbarer Gase bei hohen Temperaturen. Bei Bauteilen mit großer Wandstärke oder unzureichender Scherwärme wird die Gasdiffusion jedoch behindert, was leicht zum Phänomen des „Kerndurchbrennens“ führt, wodurch es schwierig wird, die UL 94 5VA-Einstufung zu erfüllen. In der Zwischenzeit kann der Effekt des Schmelztropfens in Szenarien, die eine Glühdrahtzündtemperatur (GWIT) ≥ 775 °C erfordern, zu einer sekundären Zündquelle werden, was zusätzliche Anti-Tropf-Additive erforderlich macht.

• Empfindlichkeit gegenüber verstärkten Systemen, erheblicher Glasfaser-„Candlewick-Effekt“: Wenn der Glasfasergehalt > 15 % ist, muss die MCA-Zugabe um 3–5 Prozentpunkte erhöht werden, um V-0 aufrechtzuerhalten, und die Verbesserung des Sauerstoffindex sinkt stark. Erhebliche Unterschiede in der Flammhemmung zwischen faserorientierten Schichten und harzreichen Bereichen können zu „Streifendurchbrennfehlern“ führen, was den Einsatz in hochbelasteten Strukturteilen einschränkt.

• Enges Verarbeitungsfenster, Metallverunreinigungen katalysieren leicht die Zersetzung: MCA unterliegt oberhalb von 330 °C einer erheblichen Sublimation, was zu Formablagerungen und starkem „weißem Rauch“ an den Entlüftungsöffnungen führt. Restliche Übergangsmetallionen wie Fe⊃3;⁺ und Cu⊃2;⁺ in Rohstoffen können eine vorzeitige Zersetzung katalysieren und dazu führen, dass die Schmelzviskosität um über 20 % sinkt. Dies führt zu Graten und Silberstreifen beim Spritzgießen und der Flammschutzverlust kann nach 8 Stunden ununterbrochener Produktion 5–7 % erreichen, was eine Abschaltung zur Reinigung erforderlich macht.

• Probleme mit der Oberflächenmigration und dem Ausblühen: Die Wasserstoffbindung zwischen MCA und Nylon ist schwach. Bei langfristiger feuchter Hitze (85 °C/85 % relative Luftfeuchtigkeit) oder beim Abwischen mit Alkohol neigt die Produktoberfläche zum „Ausblühen“ oder zur Ausfällung von MCA. Dies führt zu einem verringerten Kontaktwiderstand und einer schlechten Haftung beim Drucken/Beschichten, sodass Anforderungen wie Isolationswiderstand ≥ 100 MΩ nach 500 Stunden 85/85-Test für elektronische Steckverbinder nicht erfüllt werden.

• Vorteil der Rauchunterdrückung, nicht absolute . Rauchtoxizität steigt bei hohen Zugaben wieder an: Wenn die MCA-Zugabe ≥ 12 % beträgt, obwohl die maximale spezifische optische Rauchdichte (Ds,max) immer noch niedriger ist als bei halogenierten Systemen, nimmt die Freisetzung giftiger Gase wie CO und Cyanidverbindungen (CN⁻) um ein Vielfaches zu. Die Umwandlungsrate von Stickstoffelementen kann bis zu 6 % betragen, was eine potenzielle Gefahr bei der Brandflucht darstellt. Die Beurteilung erfordert die Kombination von Kegelkalorimetrie und NBS-Rauchkammertests und verlässt sich nicht nur auf die UL-94-Bewertung.

Daher muss MCA in Nylonsystemen mit hoher Glasfaserverstärkung, hohen GWIT-Anforderungen, hohen Anforderungen an die Feuchte-Wärme-Beständigkeit oder hohen Anforderungen an das Erscheinungsbild häufig mit phosphorbasierten, silikonbasierten oder verkohlungsbildenden Synergisten gemischt werden, um Flammschutz, mechanische Eigenschaften und langfristige Zuverlässigkeit auszugleichen.

V. Schlussfolgerung und Ausblick
MCA zeigt als effizientes und umweltfreundliches Flammschutzmittel auf Stickstoffbasis eine erhebliche Wirksamkeit bei der Flammhemmung von Nylon (insbesondere PA6, PA66) durch mehrere Mechanismen, einschließlich Gasphasenverdünnung, Verkohlung in der kondensierten Phase und Abkühlung/Tropfen. Seine Anwendung entwickelt sich vom traditionellen physikalischen Mischen hin zur In-situ-Polymerisationstechnologie, wodurch die Flammschutzeffizienz und die Gesamtleistung des Materials erheblich verbessert werden.
In praktischen Anwendungen wird MCA oft mit Phosphor-Stickstoff-Flammschutzmitteln gemischt , die auch dünnwandigen oder flexiblen Substraten wie Kabeln und Leder schnell stabile und dauerhafte halogenfreie Flammschutzeigenschaften verleihen können. Das von der Yinsu Flame Retardant Company auf den Markt gebrachte hochdisperse, anti-blooming-modifizierte MCA-B wurde speziell für solche Szenarien entwickelt und wurde in Batch-Anwendungen für LSZH-Kabelummantelungen und Kunstlederbeschichtungen validiert.
Angesichts immer strengerer Umweltvorschriften und wachsender Nachfrage nach leistungsstarken elektronischen/elektrischen Geräten und Automobilkomponenten werden innovative Anwendungen von MCA in Nylon – wie die Entwicklung von Mischsystemen mit geringerer Zugabe und höherer Synergie und die Optimierung von In-situ-Polymerisationsprozessen – den Marktraum des Unternehmens weiter ausbauen.
Durch die wissenschaftliche Auswahl von Zusatzformulierungen und Verarbeitungstechniken kann MCA dazu beitragen, dass Nylonmaterialien das optimale Gleichgewicht zwischen Sicherheit, Umweltschutz und Leistung erreichen und so eine wichtige Materialunterstützung für eine nachhaltige Entwicklung bieten.
