Sanfter als Glasfaser und doch härter als Talk: Erschließung des „verborgenen Potenzials“ von Wollastonit in der Kunststoffmodifizierung

Heute bieten wir Ihnen eine ausführliche Analyse der mikroskopischen Natur von Wollastonit und seiner fortschrittlichen Anwendungslogik bei der Kunststoffmodifizierung aus der professionellen Perspektive der Mineralkristallographie, der physikalischen Grenzflächenchemie und der Thermodynamik.

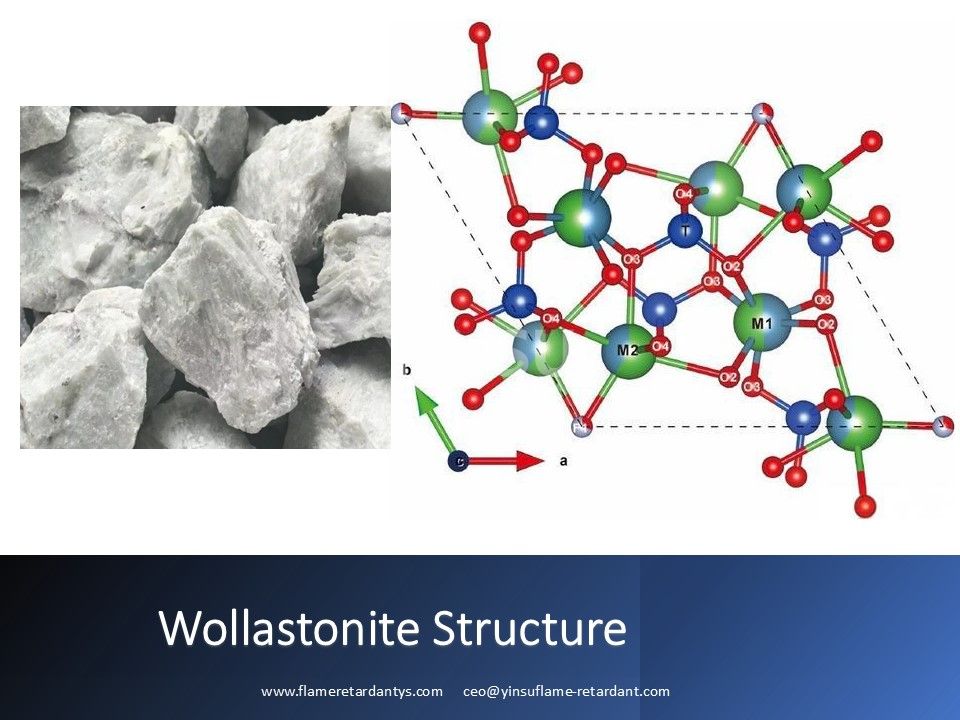

1. Kristallstruktur und geometrische Morphologie

Wollastonit ist kein gewöhnlicher Partikelfüller, sondern eine natürliche anorganische Mikrofaser.

Chemische und kristallographische Natur

Reiner Wollastonit ist Calciummetasilikat (CaSiO₃ ) mit einer theoretischen Zusammensetzung von etwa 48,3 % CaO und 51,7 % SiO₂ . Es gehört zu den Kettensilikaten und seine Kristallstruktur besteht aus silikatischen Tetraederketten (SiO₄ ) , kombiniert mit parallel angeordneten Calciumionen in oktaedrischen Koordinationspositionen.

Dekolleté und „natürlich nadelförmig“

Diese Kettenstruktur verleiht ihm äußerst charakteristische physikalische Eigenschaften – es verfügt über zwei perfekte Spaltungsebenen, die nahezu senkrecht sind (84° Schnittwinkel). Wenn es zerkleinert und einer Kraft ausgesetzt wird, spaltet es sich leicht entlang der Kristallebenen und bildet nadelförmige Partikel.

Schlüsselparameter

l Eigene Zugfestigkeit: Die theoretische Zugfestigkeit einer einzelnen Silicit-Mikrofaser ist extrem hoch und erreicht 2.700–4.100 MPa, was in der gleichen Größenordnung wie die einiger herkömmlicher Glasfasern liegt.

l Aspektverhältnis: Durch die industrielle Verarbeitung mit speziellen Luftstrahlmühlen oder Reibungsmühlen kann ein hohes Aspektverhältnis (HAR) aufrechterhalten werden, das typischerweise im Bereich von 10:1 bis 30:1 liegt; Im Gegensatz dazu erzeugt herkömmliches Schlagmahlen ein niedriges Seitenverhältnis (LAR), etwa 3:1 bis 5:1. Der Durchmesser von Wollastonit, der im Allgemeinen zur plastischen Modifizierung verwendet wird, beträgt etwa 3–6 μm.

2. Chemische Oberflächengruppen und schwache Alkalität

Die chemische Umgebung auf der Wollastonit-Oberfläche bestimmt den Erfolg oder Misserfolg der Grenzflächenbindung und unterscheidet sich grundlegend von Kieselsäure oder Talk.

Gebrochene Bindungen und Silanolgruppen

Beim Mahlvorgang werden Si-O- und Ca-O-Bindungen im Kristallgitter gewaltsam aufgebrochen. Die ungesättigten Silizium- und Sauerstoffterminals auf der Oberfläche reagieren schnell mit der Luftfeuchtigkeit und erzeugen reaktive Silanolgruppen (Si-OH). Dies ist die Grundlage für seine chemische Modifikation.

Die übersehene „alkalische“ Eigenschaft

Im Gegensatz zu Talk und Kaolin, deren Oberflächen leicht sauer oder neutral sind, weist Wollastonit in Wasser eine starke, schwache Alkalität auf (pH-Wert bis zu 9,0 bis 11,0). Diese Oberflächenalkalität entsteht durch die Anwesenheit von Calciumionen. Es ist hilfreich für die Stabilität der Polymermatrix (z. B. Neutralisierung saurer Abbauprodukte), stellt jedoch eine erhebliche Herausforderung für die Oberflächenkopplungsbehandlung dar.

3. Wechselwirkungskräfte und Grenzflächenherausforderungen

In der Polymermatrix ist unbehandelter Wollastonit hauptsächlich auf schwache Van-der-Waals-Kräfte und physikalische Einbettung angewiesen, um sich mit dem Harz zu verbinden. Bei der Durchführung einer chemischen Kopplung müssen wir uns einer harten Tatsache stellen:

Das Problem des „Silanverlusts“.

Obwohl Wollastonit Silanolgruppen auf seiner Oberfläche aufweist und für Silankopplungsmittel geeignet zu sein scheint, zeigen experimentelle Daten, dass nach dem Waschen mit THF (Tetrahydrofuran) die Silanrückhalterate auf der Wollastonitoberfläche nur 21 % beträgt. Unter den gleichen Bedingungen hat Kaolin (pH 7,1) eine Retentionsrate von 96 %, E-Glas (pH 9,5) beträgt 50 %.

Änderung

Dies liegt daran, dass Silan-Haftvermittler (normalerweise bei pH 4–5 am stabilsten) auf der stark alkalischen Wollastonitoberfläche bei pH 9,9 eine schnelle, unkontrollierte Selbstpolymerisation eingehen und mehrschichtige Oligomere bilden, die nur schwer dichte kovalente Bindungen mit der Mineraloberfläche bilden können. Dies bedeutet, dass Silane auf der Wollastonitoberfläche bei herkömmlichen Verfahren meist „physikalisch adsorbiert“ und nicht „chemisch gepfropft“ werden und bei polaren Harzen oder Stressbedingungen zur Desorption neigen.

4. Besondere Eigenschaften, die bei der Kunststoffmodifizierung zu beachten sind

Neben der herkömmlichen Modulerhöhung verfügt Wollastonit in der High-End-Modifikation über mehrere unersetzliche Trümpfe:

„Dimensionsstabilität“ durch extrem geringe Wärmeausdehnung

Der lineare Wärmeausdehnungskoeffizient (CTE) von Wollastonit ist extrem niedrig und beträgt nur 6,5 × 10 ⁻⁶ K ⁻ ¹. Die Zugabe von HAR-Wollastonit zu Polypropylen (PP) oder Nylon (PA) kann die anisotrope Schrumpfung und Verformung von Produkten deutlich reduzieren (offensichtlich besser als GF).

Das perfekte Gleichgewicht der Mohs-Härte

Die Mohs-Härte von Wollastonit beträgt 4,5–5. Dies liegt zufällig an einem technischen „Sweet Spot“: Es ist viel härter als Talk (Härte 1) und verbessert dadurch die Kratzfestigkeit und Oberflächenverschleißfestigkeit in TPO (Automobilstoßstangen, Innenräume) deutlich; Gleichzeitig ist es weicher als Glasfaser (Härte 6–6,5), was den Verschleiß an Schrauben und Formen von Spritzgießmaschinen erheblich reduziert.

Keimbildung und „Transkristallisation“-Effekt

Wollastonit-Partikel zeigen eine starke heterogene Keimbildung in teilkristallinen Polymeren (wie PA6, PP). Bei niedrigen Füllstoffkonzentrationen kann es die kristalline Morphologie des Polymers verändern (was eine Umkristallisation auslöst). Diese spezielle mikroskopische Kristallstrukturumwandlung kann sogar zu einer Verringerung der makromolekularen Kettenorientierung führen und dadurch den Bruchmechanismus des Materials in gewissem Maße verändern, was zu einer Verringerung der Ermüdungslebensdauer entkoppelter Materialien führt. Daher muss eine gute Grenzflächenbehandlung damit einhergehen.

5. Empfehlungen zur Oberflächenmodifikation und Formulierungsgestaltung

Basierend auf den oben genannten physikalisch-chemischen Eigenschaften gebe ich die folgenden Empfehlungen für Ihre Kunststoffmodifizierungsformulierung:

Präzise Auswahl von Modifikatoren

Strategie für alkalische Oberflächen:

Verwenden Sie zum direkten Trockenmischen nicht blind herkömmliche Amino- oder Epoxidsilane.

⚡️ Aufgrund der geringen Adhäsionsrate von Silanen auf der alkalischen Oberfläche wird die Verwendung makromolekularer Kompatibilisatoren (wie mit Maleinsäureanhydrid gepfropftes PP-g-MAH oder POE-g-MAH) empfohlen, die die Anhydridgruppen nutzen, um starke Säure-Base-Wechselwirkungen mit den alkalischen/polaren Stellen auf der Wollastonitoberfläche einzugehen. Diese physikalische + chemische Verankerung ist oft effektiver als die alleinige Verwendung von Silan in PP.

Wenn es sich bei Ihrer Kunststoffmatrix um PC, PC/ABS, PC/PBT, PBT, PET handelt, führt das alkalische Wollastonit zu einer Zersetzung des Materials, was zu silbernen Streifen und Verfärbungen führt. In diesem Fall wird ein metallchelatbildendes Makromolekül Metalign™ benötigt, um Ionen zu passivieren und das System zu stabilisieren.

Duroplaste und technische Kunststoffe:

Wenn Silane verwendet werden müssen (z. B. in Nylon 66 oder Epoxidharz), empfiehlt sich die Verwendung von silanvorbehandeltem Wollastonit mit einem speziellen Puffersystem, da diese eine bessere Anpassungsfähigkeit an schwach alkalische Oberflächen aufweisen als herkömmliche Silane.

Unterscheidung von HAR- und LAR-Anwendungsszenarien

l Ersatz von Glasfasern für Festigkeit und Hitzebeständigkeit (HDT): Es muss HAR-Wullit (Aspektverhältnis > 15:1) verwendet werden. Während der Extrusion ist eine Schnecke mit geringer Scherung in Kombination mit einer seitlichen Zufuhr (um das Kneten zu reduzieren) erforderlich, um zu verhindern, dass die wertvolle nadelartige Struktur geschert wird.

l Dimensionsstabilität, Kratzfestigkeit und Fließfähigkeit: Wählen Sie LAR-Wollastonit (Seitenverhältnis ~3:1). Granulärer Wollastonit bietet eine deutlich niedrigere Schmelzviskosität als nadelförmige Pulver und ermöglicht so eine hohe Beladung bei gleichzeitig ausgezeichneter Isotropie, geringer Schrumpfung und hohem Oberflächenglanz.

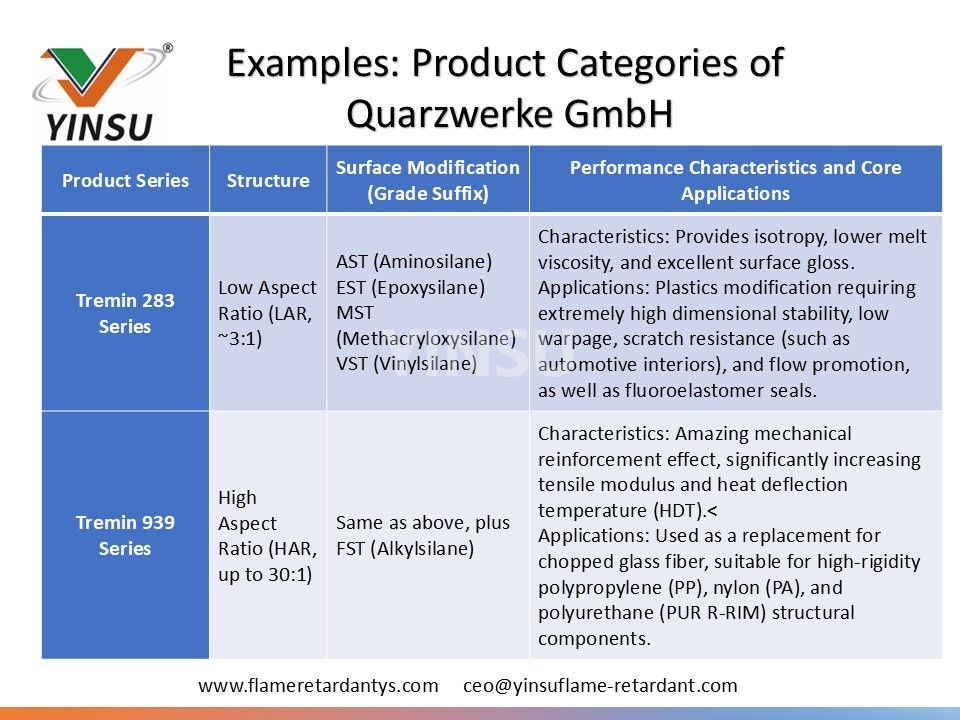

Beispiele: Produktkategorien der Quarzwerke GmbH

Zusammenfassend

Der Wert von Wollastonit liegt in seiner einzigartigen Kombination aus „natürlich nadelförmiger Mikrofaserkonfiguration, mäßiger Härte und Silanolgruppen in einer alkalischen Umgebung“. Die Beherrschung des umfassenden Mechanismus der Deaktivierung des Kopplungsmittels, der durch seine Oberflächenalkalität verursacht wird, und die Durchführung der Grenzflächengestaltung durch maßgeschneiderte makromolekulare Verträglichkeitsvermittler oder spezifische Prozesse sind das Kerngeheimnis bei der Umwandlung dieses Minerals von einem „Füllstoff“ in ein „funktionelles Verstärkungsmaterial“.
