Böhmit – der unterschätzte „Hochtemperatur-Helfer“: Erweiterung der Verarbeitungsfenster für Hochtemperatur-Nylon und PBT, Ersatz von ATH/MDH ohne Einbußen bei der Flammhemmung

Böhmit – der unterschätzte „Hochtemperatur-Helfer“: Erweiterung der Verarbeitungsfenster für Hochtemperatur-Nylon und PBT, Ersatz von ATH/MDH ohne Einbußen bei der Flammhemmung

„Gelber Rauch, der aus der Extruderdüse austritt, bedeutet, dass die gesamte Charge verschrottet werden muss.“ Der Besitzer einer PA6-Mischanlage in Foshan verlor einmal in drei Tagen 20 Tonnen Material. Schuld daran war die vorzeitige Zersetzung des herkömmlichen anorganischen Flammschutzmittels ATH während der Hochtemperaturverarbeitung.

Bei der Modifizierung von Hochtemperatur-Konstruktionskunststoffen (PA6, PA66, PBT) und Hochtemperatur-Polyolefinen stellt die Wahl eines Flammschutzmittels oft ein Dilemma dar: Durch die Zugabe von ATH oder MDH bleiben die Kosten niedrig, aber bereits eine geringfügige Erhöhung der Verarbeitungstemperatur führt zu Vergilbung, Schaumbildung und Verlust der mechanischen Eigenschaften. Ohne ausreichende Menge kann der UL94 V-0- oder Glühdrahttest nicht bestanden werden.

Boehmite , ein halogenfreies synergistisches Flammschutzmittel von Yinsu Flame Retardant , wurde genau zur Lösung dieses Widerspruchs entwickelt. Mit einer Zersetzungstemperatur von über 350 °C und einer hervorragenden endothermen Dehydratisierungskapazität hilft es Compoundierern, das Verarbeitungsfenster zu erweitern, physikalische Eigenschaften zu verbessern und die Gesamtkosten für Flammschutzmittel zu senken.

1. Synergistischer Flammschutzmechanismus von Böhmit: Warum ist es hitzebeständiger?

Die thermische Zersetzung von Böhmit (γ-AlOOH) findet zwischen 350–500 °C statt , wobei Wasser freigesetzt wird und Aluminiumoxid mit großer Oberfläche (Al ₂ O ₃ ) entsteht, während gleichzeitig eine große Wärmemenge (ca. 500–600 J/g) absorbiert wird.

Im Vergleich:

• ATH (Al(OH) ₃ ) beginnt sich bei etwa 200 °C zu zersetzen und setzt Wasserdampf frei.

• MDH (Mg(OH) ₂ ) zersetzt sich bei etwa 340°C.

Beim Extrudieren oder Spritzgießen von PA6 (Verarbeitungstemperatur 240–270 °C), PBT (250–265 °C) oder sogar Hochtemperatur-Nylon (>280 °C) zersetzt sich ATH leicht vorzeitig und erzeugt Blasen und säurekatalysierten Abbau, was zu Vergilbung und rauen Oberflächen führt. Obwohl MDH etwas hitzebeständiger ist, bleibt das Verarbeitungsfenster schmal.

Die synergistische Flammhemmung von Böhmit beruht nicht nur auf der Wärmeaufnahme und -verdünnung:

1. Verzögerte Zersetzung – Stabil während der Schmelzverarbeitung, beginnt nicht vorzeitig zu wirken.

2. Wärmeaufnahme bei hohen Temperaturen – Bei der Verbrennung kommt es zu einer schnellen Dehydrierung, wodurch das Material abgekühlt und brennbare Gase verdünnt werden.

3. Verkohlungsverstärkung – Das nach der Dehydratisierung gebildete Al₂O₃ kann als saures katalytisches Zentrum wirken und mit Polyphosphorsäure reagieren, die aus Flammschutzmitteln auf Phosphorbasis (z. B. Aluminiumdiethylphosphinat, Ammoniumpolyphosphat) erzeugt wird, um eine dichtere Aluminiumphosphat -Verkohlungsschicht zu bilden . Experimente zeigen, dass die Zugabe von Böhmit die Kompaktheit der Holzkohle um mehr als 30 % erhöhen kann.

Daher eignet sich Böhmit besonders für die Compoundierung mit halogenfreien Flammschutzsystemen , wobei die V-0-Einstufung erhalten bleibt und gleichzeitig die Verarbeitungsstabilität bei hohen Temperaturen verbessert wird.

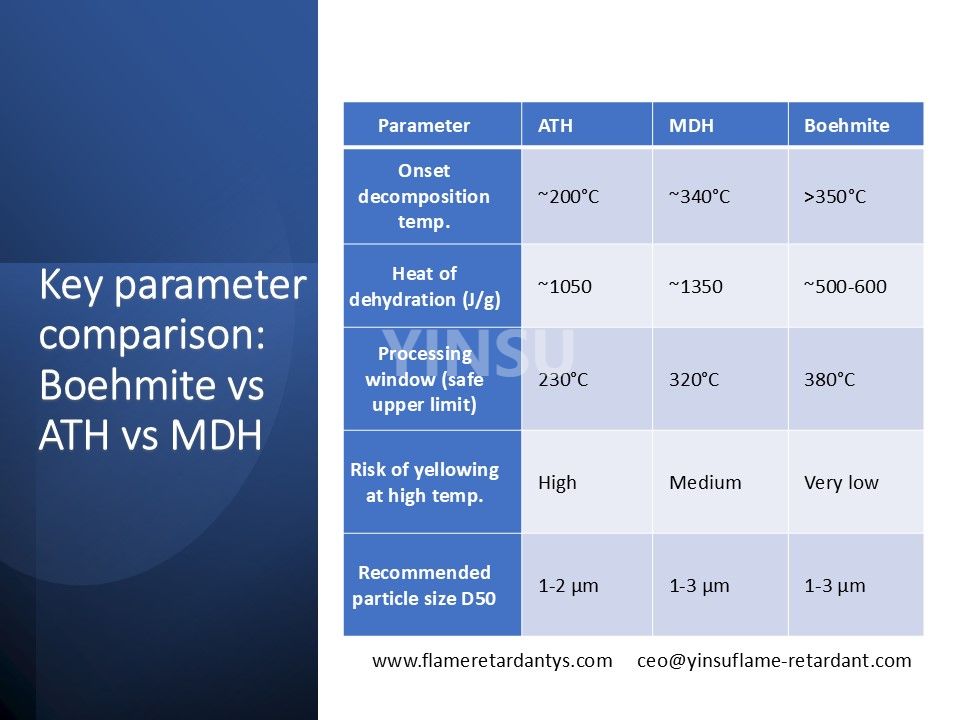

Vergleich der wichtigsten Parameter: Böhmit vs. ATH vs. MDH

2. Vier Hauptvorteile von Yinsu-Böhmit: Kostenreduzierung, Eigentumserhalt, V-0-Bewertung

Das halogenfreie synergistische Flammschutzmittel Böhmit von Yinsu Flame Retardant wird mit einer Zugabe von 3–6 % empfohlen (anpassbar je nach Polymermatrix und Flammschutzsystem). Die Kernvorteile sind:

• Erweitert das Verarbeitungsfenster – Verträgt kurzzeitige Einwirkung von bis zu 380 °C, verhindert Vergilbung und Schaumbildung.

• Ersetzt einen Teil von ATH/MDH – Kann 30 % von ATH/MDH in PA6/Phosphorsystemen ersetzen; bis zu 50 % bei optimierten Rezepturen. Dies reduziert die Gesamtfüllstoffbeladung und verbessert den Schmelzfluss und die mechanischen Eigenschaften.

• Erhält oder verbessert die Flammhemmung – erfüllt in Kombination mit Phosphor-Stickstoff-Flammschutzmitteln problemlos UL94 V-0 (1,6 mm).

• Kostenoptimierung – Obwohl der Stückpreis von Böhmit etwas höher ist als der von ATH, kann die reduzierte Gesamtbeladung die Gesamtrezepturkosten um 10–25 % senken.

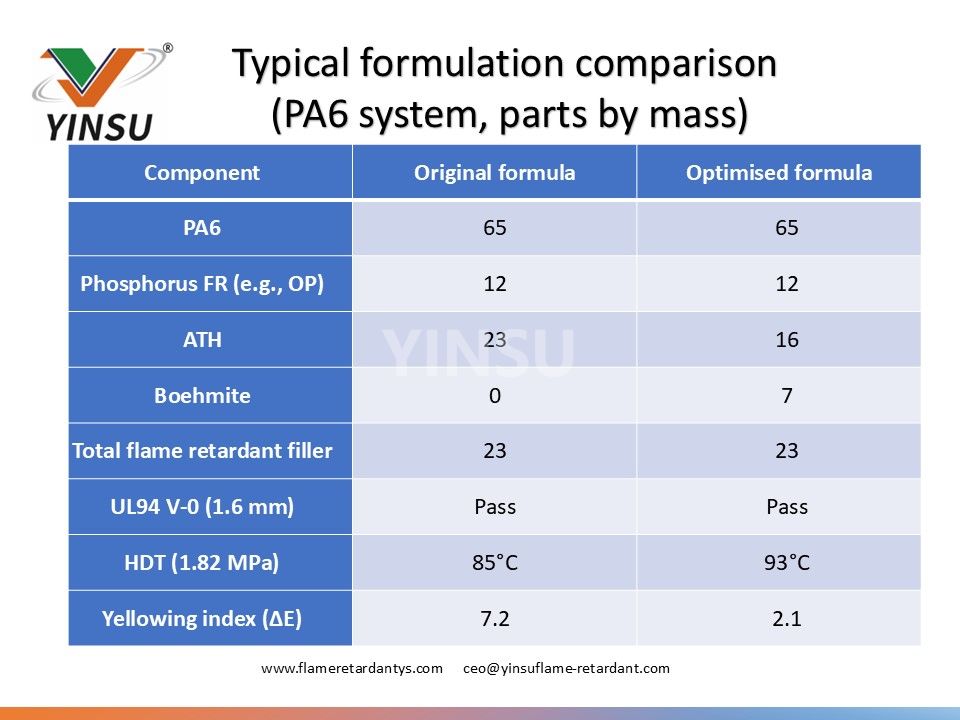

Typischer Formulierungsvergleich (PA6-System, Massenteile)

Datenquelle: Yinsu Flame Retardant Labortests (typische Werte, nur als Referenz).
Inlandslager verfügbar, Musterlieferung innerhalb von 72 Stunden, kostenlose Unterstützung bei der Formulierungsoptimierung.

3. Typisches Anwendungsbeispiel: Ersetzen von 30 % ATH in PA6 bei einem Foshan Compounder

Kundenhintergrund : Ein Compounder für elektronische Steckverbinder im Bezirk Shunde, Stadt Foshan, produziert mit einem Coperion STS 35-Doppelschneckenextruder etwa 500 Tonnen Flammschutzmittel PA6 pro Jahr, hauptsächlich für Haushaltsgeräte und Kfz-Steckverbinder.

Ursprüngliches Problem : Die ursprüngliche Formulierung verwendete 23 % ATH zusammen mit einem Phosphor-Flammschutzmittel. Obwohl es UL94 V-0 erfüllte, traten während der Extrusion bei heißen und feuchten Sommerbedingungen häufig eine Vergilbung der Oberfläche und leichte Blasen auf, und die HDT war niedrig (85 °C), was den Einsatz in hitzebeständigen Teilen einschränkte. Die Ausschussquote lag bei bis zu 8 %.

Verbesserungsplan : Unter Beibehaltung der gesamten flammhemmenden Füllstoffbeladung (23 phr) wurde eine gleiche Menge ATH durch 7 phr Böhmit ersetzt (ATH wurde von 23 auf 16 phr reduziert, Böhmit 7 phr).

Ergebnisse :

• Verarbeitungserscheinung: Vergilbung vollständig beseitigt, glatte und blasenfreie Oberfläche.

• Die Flammhemmung liegt immer noch bei V-0 (1,6 mm) , wobei die durchschnittliche Nachbrennzeit von 5 Sekunden auf 2 Sekunden reduziert wurde.

• HDT stieg von 85 °C auf 93 °C und erfüllt damit höhere Anforderungen an die Hitzebeständigkeit.

• Die Zugfestigkeit wurde von 58 MPa auf 63 MPa erhöht (aufgrund von weniger ATH und weniger Matrixschäden).

• Die Ausschussquote sank von 8 % auf 1,5 %.

Kundenfeedback : „Boehmite löste die Verarbeitungsprobleme, die wir zwei Jahre lang hatten. Allein die Reduzierung der Ausschussrate deckte die Materialkosten. Jetzt können wir auch bei heißem Sommerwetter stabil produzieren.“

4. Verarbeitungsempfehlungen

Um eine gute Verteilung und synergistische Wirkung von Böhmit zu gewährleisten, befolgen Sie diese Vorschläge:

1. Trocknung – Böhmit ist hygroskopisch. bei 110–120 °C trocknen . Vor Gebrauch 2–4 Stunden

2. Schneckenkonfiguration – Verwenden Sie eine Schneckenanordnung mit geringer Scherung und mittlerer bis hoher Dispersion (ähnlich wie bei ATH-Systemen), um lokale Überhitzung durch übermäßige Scherung zu vermeiden.

3. Vakuumentlüftung – Muss aktiv sein, um Feuchtigkeit und niedermolekulare Stoffe zu entfernen und Blasen zu verhindern.

4. Auswahl des Schmiermittels – Empfehlen Sie PETS oder Calciumstearat; Vermeiden Sie säurehaltige Schmierstoffe (EBS kann zu Vergilbungen führen).

5. Mischreihenfolge mit Phosphor FR – Mischen Sie Phosphor FR und Böhmit vor der Zugabe des Basispolymers vor, um eine gleichmäßige Verteilung sicherzustellen.

6. Partikelgröße – Wählen Sie Böhmit mit D50 = 1–3 μm für ein gutes Gleichgewicht zwischen Dispergierbarkeit und Flammschutzwirkung.

5. Häufig gestellte Fragen (FAQ)

F1: Beeinflusst Böhmit die Farbe, insbesondere bei hellen Produkten?
A: Hochreiner Böhmit ist ein weißes Pulver mit einem Weißgrad von ≥96 % und hat keinen signifikanten Einfluss auf helle Farben. Tests zeigen, dass die Zugabe von 7 % Böhmit zu PA6 ΔE nur um 0,5 erhöht.

F2: Kann Böhmit in transparenten oder durchscheinenden Kunststoffen verwendet werden?
A: Nicht empfohlen. Der Brechungsindex von Böhmit unterscheidet sich erheblich von dem der meisten Harze, was zu einem Verlust der Transparenz führt. Für transparente Flammschutzmittel werden flüssige Organophosphor-Flammschutzmittel empfohlen.

F3: Was ist der Unterschied zwischen Böhmit und Nanoton?
A: Nanoclay fungiert hauptsächlich als Verkohlungsförderer und physikalische Barriere, ohne die Fähigkeit zur endothermen Dehydrierung. Böhmit sorgt sowohl für eine endotherme Dehydrierung als auch für Char‑synergistische Effekte. Sie können zusammen verwendet werden.

Abschluss

Böhmit ist kein völlig neues Produkt, aber sein Wert für die halogenfreie Flammschutzmodifizierung von technischen Hochtemperaturkunststoffen wurde lange Zeit unterschätzt. Dank seiner Zersetzungstemperatur >350 °C, der hohen Wärmeabsorption und der Verkohlungssynergie mit Phosphor-Flammschutzmitteln kann es effektiv 30–50 % von ATH oder MDH ersetzen, die anhaltenden Probleme der Vergilbung und Schaumbildung während der Hochtemperaturverarbeitung lösen, die UL94 V-0-Einstufung beibehalten und die HDT- und mechanischen Eigenschaften verbessern.

Für Ingenieure, die mit der Hochtemperaturverarbeitung von Nylon, PBT oder Polyolefinen mit Flammschutzmitteln zu kämpfen haben, bietet Böhmit einen neuen Weg: „ keine Erhöhung der Belastung, breiteres Fenster, geringere Kosten.“

Aktionsvorschlag

Überprüfen Sie jetzt die Wirkung:

• Klicken Sie auf die Schaltfläche unten, um eine 250-g-Böhmit-Probe + „Formulation Design Guide for Halogen-Free Flame Retardant High Temperature Nylon“ zu beantragen.

• Oder kontaktieren Sie das technische Team von Yinsu Flame Retardant für einen kostenlosen Labortest . Wir helfen Ihnen, Ihre bestehende Rezeptur zu optimieren

• Inlandslager, Musterlieferung innerhalb von 72 Stunden , persönlicher technischer Online-Support

Kontakt:
Website: www.flameretardantys.com
E-Mail: ceo@yinsuflame-retardant.com
Telefon: +86 17278575995 (Sandy Xu)
