Was macht Schrumpfschläuche flammhemmend? Der ultimative Leitfaden

Was macht Schrumpfschläuche flammhemmend? Der ultimative Leitfaden

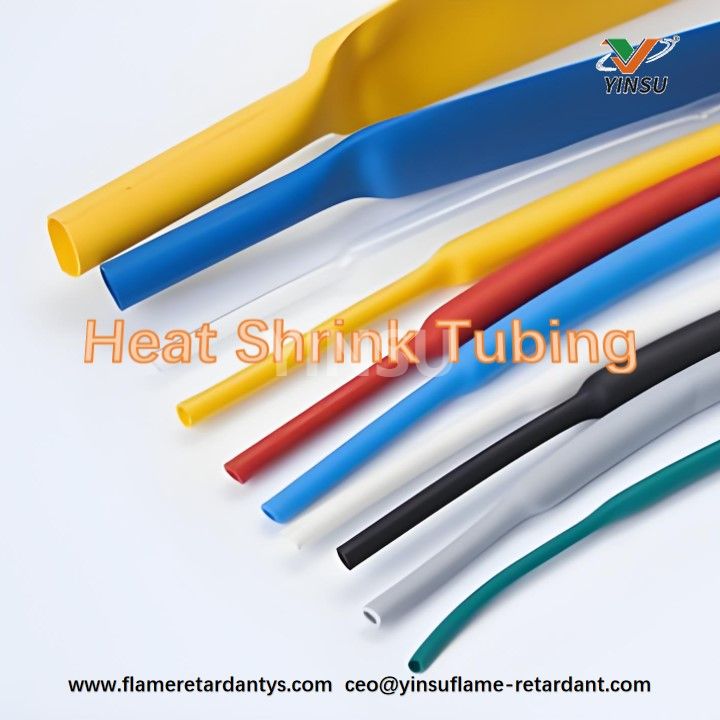

In Schaltkreisen in der Luft- und Raumfahrt, in Rechenzentrums-Racks oder in der Verkabelung von Elektrofahrzeugen kann selbst ein kleiner Funke oder ein Hitzestoß zu einem katastrophalen Brand führen. Flammhemmende Schrumpfschläuche dienen als wichtige erste Verteidigungslinie. Diese spezielle Polymerhülle schrumpft bei Erwärmung fest um Drähte und Komponenten, um Fehler einzudämmen und die Ausbreitung von Fehlern zu verhindern.

Dieser ultimative Leitfaden erkundet die Wissenschaft hinter flammhemmenden Schrumpfschläuchen. Wir werden entmystifizieren, wie es funktioniert und warum die Wahl der flammhemmenden Additive der Schlüssel zu seiner lebensrettenden Wirkung ist.

I. Die Wissenschaft der Flammhemmung bei Schrumpfschläuchen

1.Kernmechanismen der Flammenhemmung

Das Grundprinzip der Flammhemmung besteht darin, den Verbrennungszyklus zu unterbrechen, der durch das „Feuerdreieck“ aus Wärme, Brennstoff und Sauerstoff aufrechterhalten wird. Flammhemmende Additive sind speziell darauf ausgelegt, eines oder mehrere dieser Elemente zu beeinträchtigen und dadurch den Verbrennungsprozess zu verlangsamen oder ganz zu stoppen. Diese Mechanismen können grob in zwei Haupttypen eingeteilt werden: Gasphase und kondensierte Phase. Die Wahl der flammhemmenden Chemie bestimmt, welcher Mechanismus vorherrscht und folglich auch die gesamte Flammwidrigkeitsleistung des Schrumpfschlauchs. Das Verständnis dieser Kernmechanismen ist für Ingenieure und Designer von entscheidender Bedeutung, um das am besten geeignete Material für ihre spezifische Anwendung auszuwählen und dabei den Brandschutz mit anderen kritischen Leistungsanforderungen wie mechanischer Festigkeit, Flexibilität und Umweltverträglichkeit in Einklang zu bringen.

• Gasphasenmechanismus: Unterbrechung des Verbrennungszyklus

Der Gasphasenmechanismus funktioniert innerhalb der Flamme selbst und zielt auf die energiereichen chemischen Reaktionen ab, die die Verbrennung aufrechterhalten. Wenn ein Polymer verbrennt, zerfällt es in brennbare flüchtige Gase. Diese Gase reagieren mit Sauerstoff in einer komplexen Kettenreaktion, an der hochreaktive freie Radikale wie Wasserstoff (H•) und Hydroxyl (OH•) beteiligt sind. Diese Radikale sind wichtige Verbreiter der Flamme. Flammschutzmittel, die über den Gasphasenmechanismus wirken, setzen Spezies frei, die diese Kettenreaktion unterbrechen können. Beispielsweise zersetzen sich bestimmte Zusatzstoffe, insbesondere solche auf der Basis von Halogenen wie Brom, bei erhöhten Temperaturen unter Freisetzung von Halogenradikalen (z. B. Br•). Diese Radikale sind äußerst wirksam beim Abfangen der flammenausbreitenden H•- und OH•-Radikale und wandeln sie in weniger reaktive, stabilere Moleküle wie Bromwasserstoff (HBr) um. Durch die wirksame Entfernung dieser hochenergetischen Radikale von der Flammenfront werden dem Verbrennungsprozess seine primären Treiber entzogen, was zu einer erheblichen Verlangsamung oder vollständigen Löschung des Feuers führt, sobald die externe Wärmequelle entfernt wird. Dieser Mechanismus ist hocheffizient und erfordert oft relativ geringe Konzentrationen des flammhemmenden Additivs, um wirksam zu sein.

• Mechanismus der kondensierten Phase: Bildung einer schützenden Kohleschicht

Im Gegensatz zum Gasphasenansatz funktioniert der Mechanismus der kondensierten Phase innerhalb des festen Polymermaterials selbst. Das Hauptziel dieses Mechanismus besteht darin, den thermischen Zersetzungsweg des Polymers zu verändern. Anstatt in brennbare flüchtige Gase zu zerfallen, bildet das Polymer bei Hitzeeinwirkung eine stabile, kohlenstoffhaltige Verkohlungsschicht auf seiner Oberfläche. Diese Kohleschicht fungiert als physische Barriere und bietet mehrere Schutzschichten. Erstens isoliert es das darunter liegende, unverbrannte Polymer von der Wärmequelle, verlangsamt so die Geschwindigkeit der thermischen Zersetzung und verhindert die Freisetzung neuer brennbarer Gase. Zweitens fungiert es als Schutzschild und begrenzt den Zugang von Sauerstoff zur Polymeroberfläche, der für die Fortsetzung der Verbrennung erforderlich ist. Drittens kann die Kohleschicht alle entstehenden brennbaren Gase einfangen und so verhindern, dass sie die Flammenfront erreichen. Zusatzstoffe, die diesen Mechanismus fördern, wie z. B. Verbindungen auf Phosphorbasis, wirken typischerweise als Katalysatoren und erleichtern die Dehydratisierungs- und Vernetzungsreaktionen innerhalb des Polymers, die zur Verkohlungsbildung führen. Dadurch entsteht ein selbstverlöschendes Material, das nicht nur der Flammenausbreitung widersteht, sondern auch die Rauchentwicklung erheblich reduziert, da der Kohlenstoff in der festen Kohle zurückgehalten wird und nicht als Ruß freigesetzt wird.

2. Traditionelle Flammschutzsysteme

Jahrzehntelang wurde die Flammhemmung von Polymeren, einschließlich derjenigen, die in Schrumpfschläuchen verwendet werden, von einigen wenigen chemischen Schlüsselsystemen dominiert. Diese traditionellen Systeme, die hauptsächlich auf halogenierten Verbindungen und rotem Phosphor basieren, sind aufgrund ihrer nachgewiesenen Wirksamkeit und Kosteneffizienz weit verbreitet. Sie haben in unzähligen Anwendungen, von der Unterhaltungselektronik bis zur Industrieverkabelung, für zuverlässigen Brandschutz gesorgt. Ihre langjährige Verwendung hat jedoch auch ihre Grenzen in den Vordergrund gerückt, insbesondere im Hinblick auf die Auswirkungen auf Umwelt und Gesundheit. Da sich die regulatorischen Rahmenbedingungen weiterentwickeln und die Nachfrage nach sichereren und nachhaltigeren Materialien wächst, sucht die Branche zunehmend nach fortschrittlichen Alternativen. Dennoch bleibt ein gründliches Verständnis dieser traditionellen Systeme von entscheidender Bedeutung, da sie die Grundlage für die Messung neuer Technologien bilden und in vielen bestehenden Produkten noch immer vorherrschend sind.

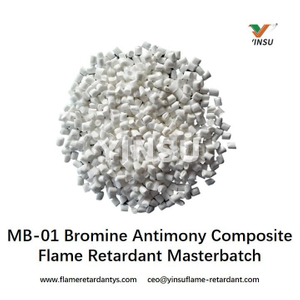

• Brom-Antimon-Synergisten: Ein Gasphasenansatz

Das synergistische Brom-Antimon-System ist eine der wirksamsten und am weitesten verbreiteten Gasphasen-Flammschutztechnologien. Dieses System basiert auf einer Kombination aus einer bromierten organischen Verbindung, wie etwa Decabromdiphenylether, und Antimontrioxid (Sb₂O₃). Der Mechanismus ist ein mehrstufiger Prozess, der beginnt, wenn das Material Hitze ausgesetzt wird. Die bromierte Verbindung zersetzt sich und setzt Bromradikale (Br•) in die Flammenfront frei. Diese Radikale sind äußerst effizient beim Abfangen der energiereichen H•- und OH•-Radikale, die die Verbrennungskettenreaktion vorantreiben, und wandeln sie in stabilen Bromwasserstoff (HBr) um. Das Antimontrioxid wirkt als Synergist und reagiert mit HBr unter Bildung von flüchtigem Antimontribromid (SbBr₃) und Antimonoxybromid (SbOBr). Diese Antimonverbindungen sind selbst Flammschutzmittel, sie zersetzen sich in der Flamme, setzen dabei weitere Bromradikale frei und verstärken so die insgesamt flammenunterdrückende Wirkung. Diese synergistische Wirkung ermöglicht eine sehr effiziente Flammenunterdrückung bei relativ geringen Additivbeladungen, was einen erheblichen Vorteil hinsichtlich der Kosten und der Auswirkung auf die mechanischen Eigenschaften des Polymers darstellt. Der größte Nachteil dieses Systems besteht jedoch darin, dass bei der Verbrennung dichter, korrosiver Rauch entsteht, der Bromwasserstoff und andere giftige Gase enthält. Darüber hinaus haben wachsende Umwelt- und Gesundheitsbedenken hinsichtlich der Persistenz und Bioakkumulation von halogenierten Verbindungen zu zunehmenden regulatorischen Beschränkungen geführt, was zu einer deutlichen Verlagerung der Industrie hin zu halogenfreien Alternativen geführt hat.

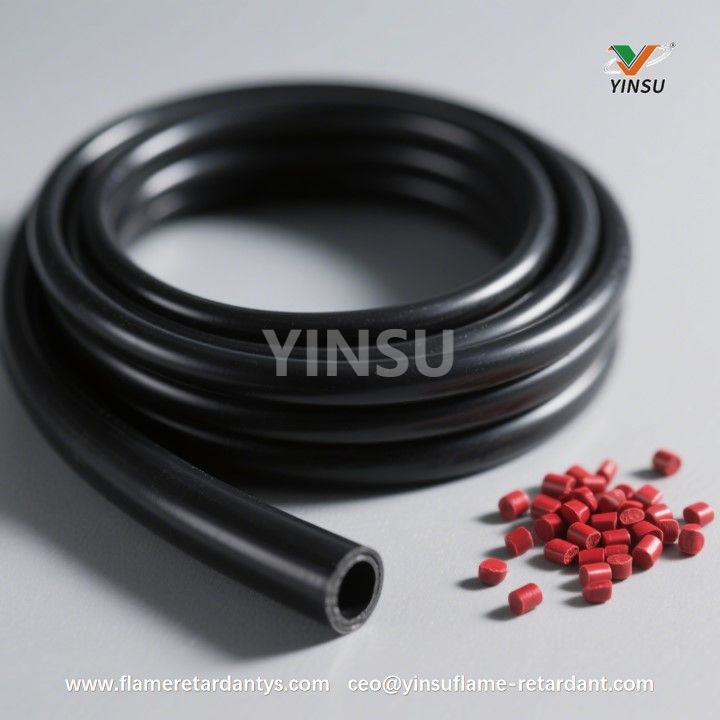

• Roter Phosphor: Ein Ansatz zur Bildung von Holzkohle in kondensierter Phase

Roter Phosphor ist ein hochwirksames, nichthalogeniertes Flammschutzmittel, das hauptsächlich über einen kondensierten Phasenmechanismus wirkt. Wenn es in eine Polymermatrix eingebaut wird, bleibt es unter normalen Bedingungen stabil. Bei Einwirkung von Feuer wandelt sich der rote Phosphor durch die Hitze in reaktivere Spezies um, die dann zu Phosphorsäure oxidieren. Diese Säure wirkt als starker Katalysator und fördert die Dehydrierung und Vernetzung der Polymerketten. Anstatt in brennbare flüchtige Gase zu zerfallen, wird das Polymer in eine stabile, kohlenstoffreiche Kohleschicht umgewandelt. Diese Kohle fungiert als isolierende Barriere und schirmt das darunter liegende Material vor Hitze und Sauerstoff ab, wodurch die Freisetzung zusätzlicher brennbarer Gase verhindert und die Ausbreitung der Flamme gehemmt wird. Die Hauptvorteile von rotem Phosphor sind seine hohe Effizienz bei geringen Beladungen, seine Halogenfreiheit und seine Fähigkeit, die Rauchentwicklung im Vergleich zu halogenierten Systemen deutlich zu reduzieren. Allerdings sind mit seiner Verwendung erhebliche Herausforderungen verbunden. Feines rotes Phosphorpulver kann pyrophor sein (selbstentzündlich an der Luft) und erfordert eine sorgfältige Handhabung und Stabilisierung. Es kann dem Endprodukt auch eine rötliche oder dunkle Verfärbung verleihen. Am kritischsten ist, dass roter Phosphor, wenn er nicht ordnungsgemäß stabilisiert wird, mit Feuchtigkeit reagieren und hochgiftiges Phosphingas (PH₃) erzeugen kann, was ein ernstes Sicherheitsrisiko darstellt. Diese Handhabungs- und Sicherheitsbedenken haben zusammen mit dem Streben nach noch umweltfreundlicheren Lösungen die Entwicklung fortschrittlicher Alternativen vorangetrieben.

II. Fortschrittliche und neue Flammschutztechnologien

Die Weiterentwicklung der Flammschutztechnologien (FR) wird durch die unaufhörliche Nachfrage nach höheren Sicherheitsstandards, strengeren Umweltvorschriften und überlegener Leistung bei immer anspruchsvolleren Anwendungen vorangetrieben. Während traditionelle Systeme auf Halogen- und Phosphorbasis seit langem die Arbeitspferde der Branche sind, liegt die Zukunft in fortschrittlichen, mehrkomponentigen und synergetischen Systemen, die eine verbesserte Wirksamkeit bieten, ohne die Materialeigenschaften oder die Umweltintegrität zu beeinträchtigen. Diese neuen Technologien, insbesondere intumeszierende Systeme, nanomaterialverstärkte Formulierungen und anspruchsvolle halogenfreie Lösungen, repräsentieren den neuesten Stand der Materialwissenschaft. Sie sind so konstruiert, dass sie durch komplexe, mehrstufige Mechanismen einen robusten Brandschutz bieten, der weit über die einfache Flammenunterdrückung hinausgeht. Dieser Abschnitt befasst sich mit der komplizierten Chemie und Physik dieser fortschrittlichen Systeme und untersucht, wie sie funktionieren, wie sie formuliert sind und warum sie zur bevorzugten Wahl für kritische Anwendungen in Sektoren wie Luft- und Raumfahrt, Automobil und Elektronik werden. Das Verständnis dieser Technologien ist für Ingenieure und Designer von größter Bedeutung, die Produkte der nächsten Generation entwickeln möchten, die nicht nur sicher und konform, sondern auch innovativ und nachhaltig sind.

1. Intumeszierende Flammschutzmittel (IFR)

Intumeszierende Flammschutzmittel (IFRs) stellen eine hochentwickelte und hochwirksame Klasse nichthalogenierter Brandschutztechnologien dar. Im Gegensatz zu herkömmlichen Flammschutzmitteln, die hauptsächlich in der Gas- oder kondensierten Phase wirken, durchlaufen IFRs einen einzigartigen, mehrstufigen Prozess, der die Polymeroberfläche bei Hitzeeinwirkung in eine dicke, kohlenstoffhaltige und isolierende Kohleschicht umwandelt. Diese „Intumeszenz“ oder Schwellung erzeugt eine physikalische Barriere, die das darunter liegende Material effektiv vor der Hitze des Feuers schützt, die Sauerstoffzufuhr unterbricht und die Freisetzung brennbarer Gase verhindert, die die Verbrennung befeuern. Dieser Mechanismus macht sie besonders wertvoll für Anwendungen, die eine geringe Rauchentwicklung und Toxizität erfordern, da die Kohleschicht potenziell schädliche flüchtige Stoffe einfängt. Die Entwicklung von IFR-Systemen ist eine komplexe Aufgabe im Chemieingenieurwesen und erfordert ein empfindliches Gleichgewicht zwischen drei wichtigen Funktionskomponenten, die perfekt zusammenarbeiten müssen, um den gewünschten Brandschutz zu erreichen. Die Synergie zwischen diesen Komponenten ist entscheidend. Der Zeitpunkt ihrer Reaktionen, die Viskosität der Schmelze und die Stabilität der resultierenden Kohle bestimmen alle die letztendliche Wirksamkeit des Systems.

• Das Dreikomponentensystem: Säurequelle, Kohlenstoffquelle und Gasquelle

Die Wirksamkeit eines intumeszierenden Flammschutzsystems hängt vom synergistischen Zusammenspiel dreier wesentlicher Komponenten ab: einer Säurequelle, einer Kohlenstoffquelle und einer Gasquelle. Jede Komponente spielt eine besondere und entscheidende Rolle im Intumeszenzprozess, und ihre sorgfältige Auswahl und ihr sorgfältiges Verhältnis sind für den Erfolg der Formulierung von grundlegender Bedeutung. Die Säurequelle, typischerweise eine Verbindung auf Phosphorbasis wie Ammoniumpolyphosphat (APP), ist der Katalysator, der den Prozess initiiert. Beim Erhitzen zersetzt es sich und setzt eine starke Säure frei, beispielsweise Phosphor- oder Polyphosphorsäure. Diese Säure wirkt dann auf die Kohlenstoffquelle ein, bei der es sich normalerweise um eine mehrwertige Verbindung mit vielen Hydroxylgruppen wie Pentaerythrit (PER) oder seine Derivate handelt. Die Säure katalysiert die Dehydrierung der Kohlenstoffquelle und fördert deren Vernetzung und Karbonisierung, um eine stabile, kohlenstoffreiche Kohle zu bilden. Die dritte Komponente, die Gasquelle, ist häufig eine stickstoffhaltige Verbindung wie Melamin (MEL) oder Melamincyanurat (MC). Bei der thermischen Zersetzung setzt diese Komponente große Mengen nicht brennbarer Gase wie Ammoniak und Stickstoff frei. Diese Gase führen dazu, dass sich die viskose, kohlenstoffhaltige Masse ausdehnt und anschwillt und eine dicke, vielzellige und isolierende Kohleschicht bildet. Der Zeitpunkt dieser Reaktionen ist entscheidend: Die Säure muss freigesetzt werden, bevor sich die Kohlenstoffquelle zersetzt, und das Gas muss im richtigen Moment erzeugt werden, um die Kohle auszudehnen, ohne sie auseinanderzublasen. Eine Studie an einem PA6-System zeigte die Kraft dieser Synergie, bei der eine Kombination aus Blähgraphit (EG), Aluminiumdiethylphosphinat (AlPi) und Melaminpolyphosphat (MPP) einen bemerkenswerten Limiting Oxygen Index (LOI) von 46 % erreichte , ein Wert, der weit über dem liegt, was eine einzelne Komponente allein erreichen könnte.

• Wirkmechanismus: Schaffung eines erweiterten, isolierenden Char

Der Mechanismus der intumeszierenden Flammhemmung ist ein dynamischer, mehrstufiger Prozess, der ein brennbares Polymer in ein selbstschützendes Material umwandelt. Der Prozess beginnt, wenn das Material einer Wärmequelle, beispielsweise einer Flamme, ausgesetzt wird. Der erste Schritt ist die thermische Zersetzung der Säurequelle, wodurch eine starke anorganische Säure freigesetzt wird. Diese Säure fungiert dann als Katalysator und leitet die Dehydratisierung und Veresterung der Kohlenstoffquelle ein. Diese chemische Reaktion treibt die Bildung von kohlenstoffhaltiger Kohle voran, ein Prozess, der andernfalls zur Entstehung brennbarer flüchtiger Gase führen würde. Gleichzeitig beginnt sich die Gasquelle zu zersetzen und eine große Menge an Inertgasen freizusetzen. Diese Gase werden in der viskosen, halbflüssigen Kohle eingeschlossen, wodurch diese stark aufschäumt und sich stark ausdehnt, oft um ein Vielfaches ihrer ursprünglichen Dicke. Dadurch entsteht eine dicke, vielzellige und hochisolierende Barriere. Diese Kohleschicht erfüllt mehrere Schutzfunktionen: Sie isoliert das darunter liegende Polymer vor der Hitze des Feuers und verhindert so eine weitere Zersetzung, sie fungiert als physikalische Barriere und unterbricht die Sauerstoffzufuhr zum Polymer und sie unterdrückt die Freisetzung brennbarer Gase, die sonst das Feuer anheizen würden. Die Wirksamkeit dieses Mechanismus hängt stark von der Qualität der Kohle ab. Eine gute intumeszierende Kohle ist stabil, haftend und weist ein hohes Expansionsverhältnis auf. Untersuchungen haben gezeigt, dass die festen Zersetzungsprodukte bestimmter Synergisten, wie AlPi/MPP-Mischungen, als „Kleber“ zwischen expandierten Graphitschichten wirken können und so die mechanische Stabilität und Integrität der Kohlerückstände erheblich erhöhen, was für die Aufrechterhaltung der Schutzbarriere während des gesamten Brandereignisses von entscheidender Bedeutung ist.

• Anwendung in Hochleistungspolymeren wie PEEK

Die Anwendung intumeszierender Flammschutzmittel in technischen Hochleistungspolymeren wie Polyetheretherketon (PEEK) bietet einzigartige Herausforderungen und Chancen. PEEK ist bekannt für seine außergewöhnliche thermische Stabilität, mechanische Festigkeit und chemische Beständigkeit, was es zu einem erstklassigen Kandidaten für anspruchsvolle Anwendungen in der Luft- und Raumfahrt, der Automobilindustrie und der Elektronik macht. Allerdings erfordern die hohen Verarbeitungstemperaturen (oft über 350 °C ) und die inhärente Beständigkeit gegen Verkokungsbildung den Einsatz von thermisch äußerst stabilen und effizienten FR-Systemen. Herkömmliche IFR-Komponenten sind aufgrund ihrer niedrigeren Zersetzungstemperaturen möglicherweise nicht geeignet. Daher umfassen fortschrittliche IFR-Systeme für PEEK häufig synergistische Kombinationen neuartiger phosphorbasierter Verbindungen, hochtemperaturstabiler Kohlebildner und spezieller Treibmittel. Beispielsweise könnte ein System ein Hochtemperaturphosphinat wie Aluminiumdiethylphosphinat (AlPi) mit einem Synergisten wie Melaminpolyphosphat (MPP) und einer Kohlenstoffquelle kombinieren, die den Verarbeitungsbedingungen standhält. Das Ziel besteht darin, ein IFR-System zu schaffen, das während der Schmelzverarbeitung stabil bleibt, aber bei einer Temperatur knapp unter dem Zersetzungspunkt von PEEK aktiviert wird, um eine robuste und wirksame Kohle zu bilden. Die Entwicklung solcher Systeme ist ein aktives Forschungsgebiet, bei dem es darum geht, die Synergie zwischen den Komponenten zu optimieren, um den höchstmöglichen Brandschutz zu erreichen, ohne die intrinsischen Eigenschaften der Hochleistungspolymermatrix zu beeinträchtigen. Die erfolgreiche Integration von IFRs in PEEK kann den Einsatz in Anwendungen mit strengen Brandschutzanforderungen ermöglichen, beispielsweise in Flugzeuginnenräumen und elektrischen Hochspannungskomponenten.

2. Nanomaterial-verstärkte Flammhemmung

Der Einbau von Nanomaterialien in Polymerformulierungen hat eine neue Grenze in der Flammhemmung eröffnet und einen Paradigmenwechsel gegenüber herkömmlichen additiven Ansätzen mit sich gebracht. Nanopartikel können aufgrund ihres extrem hohen Oberflächen-Volumen-Verhältnisses bei sehr geringen Beladungen (typischerweise weniger als 5 Gew.-% ) einen erheblichen Brandschutz bieten, was einen großen Vorteil gegenüber herkömmlichen Flammschutzmitteln darstellt, die oft hohe Beladungen ( 20–60 Gew.-% ) erfordern, um wirksam zu sein. Diese geringe Beladung minimiert die negativen Auswirkungen auf die mechanischen Eigenschaften und die Verarbeitbarkeit des Wirtspolymers. Nanomaterialien verbessern die Flammhemmung durch verschiedene Mechanismen, darunter die Bildung einer robusteren und kontinuierlicheren Kohleschicht, die Schaffung eines „gewundenen Pfades“, der die Diffusion von brennbaren Gasen und Sauerstoff behindert, und die katalytische Förderung der Kohlebildung. In Synergie mit anderen flammhemmenden Systemen, insbesondere intumeszierenden Systemen, können Nanopartikel die Effizienz und Leistung der Gesamtformulierung drastisch verbessern, was zu Materialien mit beispiellosem Brandschutz führt.

• Rolle von Nanopartikeln (z. B. ZnO, Nano-Silica) bei der Verstärkung der Kohleschicht

Nanopartikel wie Zinkoxid (ZnO) und Nanosilica (SiO₂) spielen eine entscheidende Rolle bei der Verbesserung der Leistung von Flammschutzsystemen, vor allem durch die Verstärkung der Kohleschicht, die sich bei der Verbrennung bildet. Wenn ein Polymer, das diese Nanopartikel enthält, Feuer ausgesetzt wird, wandern die Nanopartikel an die Oberfläche und werden in die entstehende Kohle eingebaut. Ihre große Oberfläche und Reaktivität ermöglichen es ihnen, als physikalische Vernetzungspunkte zu fungieren, die Kohle zu stärken und sie kohäsiver und widerstandsfähiger gegen mechanische Erosion durch Flammen zu machen. Diese Verstärkung verhindert, dass die Kohle reißt oder auseinanderbricht, wodurch sonst das darunter liegende Frischpolymer der Hitze ausgesetzt würde und das Feuer weitergehen könnte. Beispielsweise kann Nanosilica bei hohen Temperaturen eine glasartige, keramikartige Schicht bilden, die eine hervorragende Wärmebarriere bietet. In ähnlicher Weise können ZnO-Nanopartikel die Bildung einer stabileren und graphitischeren Kohlestruktur katalysieren. Dieser Verstärkungseffekt ist besonders wichtig bei intumeszierenden Systemen, bei denen die Integrität der expandierten Kohle von größter Bedeutung für ihre Isolierfunktion ist. Das Vorhandensein dieser Nanopartikel kann die Verkohlungsausbeute erheblich erhöhen, die Wärmefreisetzungsrate verringern und die Brandleistung des Materials insgesamt verbessern, und das alles bei sehr geringen Konzentrationen, die nur minimale Auswirkungen auf die anderen Eigenschaften des Polymers haben.

• Synergistische Effekte von Nanomaterialien mit IFR-Systemen

Durch die Kombination von Nanomaterialien mit intumeszierenden Flammschutzsystemen (IFR) entsteht ein starker Synergieeffekt, der die Summe der Einzelkomponenten weit übersteigt. In einem IFR-Nanomaterialsystem fungieren die Nanopartikel als „Kohleverstärker“ oder „Kohlestabilisator“. Während die IFR-Komponenten (Säure-, Kohlenstoff- und Gasquellen) für die Bildung der expandierten, mehrzelligen Kohle verantwortlich sind, verbessern die Nanopartikel die Qualität und Haltbarkeit dieser Kohle. Sie können die Viskosität der Polymerschmelze während des Intumeszenzprozesses erhöhen, was dazu beiträgt, die Gase besser einzufangen und zu einer gleichmäßigeren und stabileren Expansion führt. Darüber hinaus können die Nanopartikel als physikalische Barriere wirken und einen gewundenen Weg schaffen, der das Entweichen brennbarer flüchtiger Stoffe und das Eindringen von Sauerstoff verlangsamt. Sie können auch die Verkohlungsreaktion katalysieren und so die Menge der gebildeten kohlenstoffhaltigen Rückstände erhöhen. Diese Synergie führt zu einer deutlichen Verbesserung wichtiger Brandschutzparameter, wie z. B. einem höheren Grenzsauerstoffindex (LOI), einer niedrigeren Spitzenwärmefreisetzungsrate (pHRR) bei Kegelkalorimetrietests und einer robusteren und effektiveren Isolierbarriere. Dies ermöglicht eine Reduzierung der Gesamtbelastung des IFR-Systems, was dazu beitragen kann, negative Auswirkungen auf die mechanischen Eigenschaften und Verarbeitungseigenschaften des Polymers abzumildern.

• Fallstudie: Nano-Calciumcarbonat und Octaphenylsilsesquioxan in PEEK

Eine überzeugende Fallstudie, die die Kraft der Nanomaterialsynergie in Hochleistungspolymeren demonstriert, umfasst die Verwendung von Nanocalciumcarbonat (nCC) und Octaphenylsilsesquioxan (OPS) in Polyetheretherketon (PEEK). Die hohe thermische Stabilität und Verarbeitungstemperatur von PEEK machen es zu einer anspruchsvollen Matrix für die Flammhemmung. In dieser Studie wurde gezeigt, dass die Kombination von nCC und OPS die Brandschutzleistung von PEEK deutlich verbessert. Die NCC-Partikel setzen bei der thermischen Zersetzung Kohlendioxid frei, das als Treibmittel wirkt, und hinterlassen Calciumoxid, das mit anderen Komponenten reagieren kann, um eine stabile Keramikphase in der Kohle zu bilden. Das OPS, eine Art polyedrisches oligomeres Silsesquioxan (POSS), fungiert als Vorläufer einer keramischen Kohle auf Siliciumdioxidbasis, die eine hervorragende Wärmedämmung und strukturelle Integrität bietet. Wenn diese beiden Nanomaterialien zusammen verwendet werden, entsteht ein synergistischer Effekt. Das NCC trägt dazu bei, eine porösere und ausgedehntere Kohlestruktur zu schaffen, während das OPS diese Struktur mit einem Keramiknetzwerk verstärkt. Dadurch entsteht eine hochwirksame Isolierbarriere, die die Wärmefreisetzungsrate und Massenverlustrate des PEEK während der Verbrennung deutlich reduziert. Diese Fallstudie zeigt, wie das rationale Design von Mehrkomponenten-Nanomaterialsystemen die Herausforderungen flammhemmender Hochleistungspolymere überwinden und den Weg für deren Einsatz in den anspruchsvollsten brandkritischen Anwendungen ebnen kann.

3. Halogenfreie und rote Phosphor-freie Lösungen

Der weltweite Trend zu nachhaltigeren und umweltfreundlicheren Materialien hat zu einer deutlichen Abkehr von herkömmlichen Flammschutzmitteln auf der Basis von Halogen- und rotem Phosphor geführt. Halogenierte Flammschutzmittel sind zwar wirksam, werden jedoch mit der Entstehung von ätzendem und giftigem Rauch bei der Verbrennung in Verbindung gebracht, und viele wurden aufgrund ihrer Persistenz in der Umwelt und potenzieller Gesundheitsrisiken durch Vorschriften wie RoHS und REACH eingeschränkt oder verboten. Auch roter Phosphor ist zwar hocheffizient, stellt jedoch Probleme bei der Handhabung dar und kann zu Verfärbungen und der möglichen Freisetzung von giftigem Phosphingas führen. Als Reaktion auf diese Bedenken hat sich die Industrie auf die Entwicklung fortschrittlicher Lösungen ohne Halogene und roten Phosphor konzentriert. Diese neuen Systeme basieren auf einer Vielzahl von Chemikalien, darunter Metallhydroxide, Phosphor-Stickstoff-Synergisten und Additive auf Siloxanbasis, um eine wirksame Flammhemmung mit einem günstigeren Umwelt- und Sicherheitsprofil zu erreichen.

• Metallhydroxide (Aluminium- und Magnesiumhydroxid)

Metallhydroxide, vor allem Aluminiumhydroxid (ATH) und Magnesiumhydroxid (MDH), gehören zu den am häufigsten verwendeten halogenfreien Flammschutzmitteln. Ihre Wirkungsweise beruht auf einer Kombination aus endothermer Zersetzung und der Freisetzung von Wasserdampf. Wenn diese Verbindungen Hitze ausgesetzt werden, zersetzen sie sich bei bestimmten Temperaturen (ATH etwa 200–300 °C , MDH etwa 300–400 °C ) und absorbieren dabei eine erhebliche Menge an Wärme. Diese endotherme Reaktion hilft, das Polymer abzukühlen und die Entzündung zu verzögern. Gleichzeitig wird bei der Zersetzung eine große Menge Wasserdampf freigesetzt, der die brennbaren Gase in der Flammenfront verdünnt und die Verbrennung weiter unterdrückt. Der resultierende Metalloxidrückstand (Aluminiumoxid oder Magnesiumoxid) bildet eine Schutzschicht auf der Polymeroberfläche und stellt eine physikalische Barriere gegen Hitze und Sauerstoff dar. Während ATH und MDH umweltfreundlich und kosteneffektiv sind, liegt ihr Hauptnachteil in den hohen Beladungsgraden (häufig 50–60 Gew.-% ), die erforderlich sind, um eine angemessene Flammhemmung zu erreichen. Solche hohen Beladungen können sich nachteilig auf die mechanischen Eigenschaften und die Verarbeitbarkeit des Polymers auswirken. Für Anwendungen, bei denen diese Eigenschaftskompromisse akzeptabel sind, bleiben Metallhydroxide jedoch weiterhin eine beliebte und wirksame Wahl, um eine halogenfreie Flammhemmung zu erreichen. Eine quantitative Bewertung ihrer Effizienz ergab, dass sie zwar hauptsächlich in der kondensierten Phase durch Verdünnung wirken, ihre Wirksamkeit in Tests wie LOI jedoch nur bei sehr hohen Beladungen (≥60 Gew.-%) signifikant ist.

• Synergistische Phosphor-Stickstoff-Systeme (z. B. Aluminiumdiethylphosphinat)

Synergistische Phosphor-Stickstoff-Systeme (PN) stellen eine hochwirksame und vielseitige Klasse halogenfreier Flammschutzmittel dar. Diese Systeme kombinieren eine Verbindung auf Phosphorbasis, die die Verkohlungsbildung in der kondensierten Phase fördert, mit einer Verbindung auf Stickstoffbasis, die den Prozess beschleunigt und auch in der Gasphase wirken kann. Ein Paradebeispiel für diese Technologie ist Aluminiumdiethylphosphinat (AlPi), das häufig in Kombination mit Synergisten wie Melaminpolyphosphat (MPP) verwendet wird. AlPi zersetzt sich unter Freisetzung von Phosphinsäure, die die Verkohlung des Polymers katalysiert, während der Aluminiumphosphatrückstand in der kondensierten Phase verbleibt und die Verkohlung verstärkt. Die Stickstoffkomponente, wie z. B. MPP, kann nicht brennbare Gase freisetzen, die zur Ausdehnung der Kohle beitragen, und kann außerdem thermisch stabile Strukturen bilden, die die Barriereeigenschaften weiter verbessern. Die Synergie zwischen den Phosphor- und Stickstoffkomponenten ermöglicht eine hohe Flammhemmung bei relativ geringen Beladungen und minimiert die Auswirkungen auf die mechanischen Eigenschaften des Polymers. Dadurch sind PN-Systeme besonders für technische Hochleistungskunststoffe geeignet. Eine Studie an einem PA6-System zeigte, dass eine Kombination aus AlPi und MPP (im Verhältnis 3:2) als starker Synergist mit Blähgraphit wirkte, was zu einem sehr hohen LOI von 46 % und einer V-0-Bewertung im UL-94-Test führte. Dies unterstreicht die außergewöhnliche Leistung, die mit gut konzipierten synergistischen PN-Systemen erreicht werden kann.

• Flammschutzmittel auf Siloxanbasis

Flammschutzmittel auf Siloxanbasis, darunter Silikonflüssigkeiten, Harze und fortschrittlichere Strukturen wie polyedrische oligomere Silsesquioxane (POSS), bieten einen einzigartigen und wirksamen Ansatz für den halogenfreien Brandschutz. Ihr Wirkungsmechanismus beruht im Wesentlichen auf der Bildung einer keramischen Schicht auf Silikatbasis auf der Polymeroberfläche während der Verbrennung. Diese Schicht fungiert als hervorragender Wärmeisolator und physikalische Barriere und schützt das darunter liegende Material vor Hitze und Sauerstoff. Die Bildung dieser Kohle geht häufig mit einer geringen Wärmefreisetzung und Rauchentwicklung einher. Flammschutzmittel auf Siloxanbasis können allein oder häufiger in Synergie mit anderen Flammschutzmitteln verwendet werden. In Kombination mit phosphorbasierten Systemen lässt sich beispielsweise eine hochwirksame Hybridkohle erzeugen, die die Vorteile beider Technologien vereint. Die Silikonkomponente kann die thermische Stabilität und Integrität der auf Phosphor basierenden Kohle verbessern, während die Phosphorkomponente die Verkohlung des Polymers verstärken kann. Diese Synergie ermöglicht eine Reduzierung der gesamten Additivbeladung, was zu einer besseren Beibehaltung der ursprünglichen Eigenschaften des Polymers führt. Insbesondere der Einsatz von POSS hat aufgrund seiner wohldefinierten Nanostruktur Aufmerksamkeit erregt, die eine präzise Kontrolle der Eigenschaften der resultierenden Keramikkohle ermöglicht. Dies macht Flammschutzmittel auf Siloxanbasis zu einer vielversprechenden Technologie für die Entwicklung leistungsstarker, raucharmer und umweltfreundlicher brandsicherer Materialien.

Zusammenfassend analysiert dieser Artikel die Kernmechanismen von flammhemmenden Schrumpfschläuchen (Gas-/Kondensphasen-Flammschutz), traditionellen Systemen (bromiertes Antimon/roter Phosphor) und fortschrittlichen Technologien (IFR, Nanomaterialien, halogenfreie und rote Phosphor-freie Lösungen). Es bietet praktische Anleitungen für Ingenieure und Hersteller in der Luftfahrt, bei Elektrofahrzeugen und anderen Bereichen und hilft ihnen dabei, Brandschutz, Leistung und Umweltverträglichkeit in Einklang zu bringen, um die am besten geeigneten Materialien genau auszuwählen.
