Anwendung von Piperazinpyrophosphat-Flammschutzmitteln: Vier große technische Herausforderungen hinter den Vorteilen

Anwendung von Piperazinpyrophosphat-Flammschutzmitteln: Vier große technische Herausforderungen hinter den Vorteilen

Im Bereich der halogenfreien flammhemmenden Materialien hat sich Piperazinpyrophosphat aufgrund seiner umweltfreundlichen Eigenschaften (Halogenfreiheit, geringe Rauchentwicklung und geringe Toxizität) sowie seiner Kompatibilität mit Substraten wie Polyolefinen und technischen Kunststoffen nach und nach zu einer beliebten Wahl als Ersatz für herkömmliche Flammschutzmittel auf Halogenbasis entwickelt. Seine Präsenz ist in Bereichen zu beobachten, die von Gerätegehäusen und Fahrzeuginnenteilen bis hin zu Drähten und Kabeln reichen.
Zwischen Ideal und Realität klafft jedoch immer eine Lücke. Bei der tatsächlichen Produktion und Anwendung wird die Leistung von Piperazinpyrophosphat häufig durch verschiedene Faktoren eingeschränkt, und viele Unternehmen sind bei der Zugabe, Verarbeitung und Verwendung auf Fallstricke gestoßen. Heute befassen wir uns mit den vier zentralen Herausforderungen bei der Anwendung und helfen Ihnen, potenzielle Risiken zu vermeiden.

I. Einschränkungen der Substratkompatibilität
Schlechte Kompatibilität mit unpolaren Substraten. Die Formtrennung beim Spritzgießen kann direkt mit modifiziertem Piperazinpyrophosphat gelöst werden.
Die Molekülstruktur von Piperazinpyrophosphat enthält polare Gruppen (wie Pyrophosphatbindungen und Piperazinringe). Diese Eigenschaft verleiht ihm eine akzeptable Kompatibilität mit polaren Substraten (wie PA6, PC), aber es wird leicht „inkompatibel“, wenn es mit unpolaren oder niedrigpolaren Polyolefinsubstraten wie PE (Polyethylen) und PP (Polypropylen) konfrontiert wird.
Besonders beim Spritzgießen von PP tritt das Problem der Formtrennung aufgrund unzureichender Verträglichkeit auf. Bei direkter Zugabe von gewöhnlichem Piperazinpyrophosphat können die schwachen intermolekularen Kräfte zwischen ihnen zum Auftreten von Trennmitteln auf der Oberfläche von Spritzgussteilen und der Form führen, selbst wenn die Zugabemenge kontrolliert wird. Dieses Problem wird nicht durch die Zugabemenge selbst verursacht. Ohne Anpassung komplexer Spritzgussprozesse kann die direkte Auswahl von modifiziertem Piperazinpyrophosphat dieses Problem wirksam lösen und Probleme wie Agglomeration und Formtrennung verhindern, die das Erscheinungsbild des Produkts von der Grundursache her beeinträchtigen.
Darüber hinaus verschlechtert eine schlechte Verträglichkeit auch die mechanischen Eigenschaften. Beispielsweise kann nach der Zugabe von gewöhnlichem Piperazinpyrophosphat zu PP-Rohren die Zugfestigkeit um 5–10 % abnehmen, wobei die Schlagzähigkeit deutlicher abnimmt, wodurch sie in Umgebungen mit niedrigen Temperaturen anfällig für Sprödbruch werden. Auch die Reißfestigkeit von PE-Folien kann nachlassen, was sich auf die Haltbarkeit auswirkt.

II. Hohe Anforderungen an die Verarbeitungstechnik.
Enges Temperaturfenster, das bei Unachtsamkeit leicht zu Vergilbung und Schaumbildung führen kann.
Die ausgeprägte thermische Zersetzungstemperatur von Piperazinpyrophosphat liegt bei ≥280°C. Allein dieser Wert scheint den Verarbeitungsanforderungen der meisten Kunststoffe gerecht zu werden (z. B. PP-Extrusionstemperatur 180–220 °C, PE-Verarbeitungstemperatur 160–200 °C). In der tatsächlichen Produktion ist das Verarbeitungsfenster jedoch enger als gedacht.
Das Problem liegt in der „lokalen Überhitzung“. Bei Doppelschneckenextrudern entsteht durch die Schneckenscherung zusätzliche Wärme. Bei einer zu hohen Schneckendrehzahl (über 400 U/min) oder einer Abweichung der Zylindertemperatur von 5–10 °C kann die lokale Temperatur die tatsächliche Toleranzgrenze von Piperazinpyrophosphat überschreiten und zu einer vorzeitigen Zersetzung führen. Bei der Zersetzung werden kleine Molekülgase (z. B. CO₂, Ammoniak) freigesetzt, was zum „Schäumen“ des Materials führt. Beispielsweise können extrudierte PP-Platten innere Poren entwickeln und spritzgegossene Teile können Oberflächenbeulen aufweisen. Gleichzeitig können Zersetzungsprodukte zu einer Vergilbung des Materials führen, die selbst bei einer anschließenden Farbanpassung nur schwer zu überdecken ist und direkt zu Produktausschuss führt.
Eine größere Herausforderung besteht darin, dass Piperazinpyrophosphat von verschiedenen Herstellern in der Reinheit unterschiedlich ist (Verunreinigungsgehalt 0,5 % bis 2 %). Verunreinigungen verringern die thermische Stabilität weiter und verdoppeln die Schwierigkeit der Temperaturkontrolle. Ohne präzise Temperaturkontrollgeräte könnte die Ausschussquote bei kleinen und mittleren Herstellern über 15 % liegen.

III. Ungleichmäßige Verteilung in Substraten wie PP.
Häufige weiße Flecken und Lochfraß, die zu einem „lokalen Versagen“ der Flammschutzwirkung führen.
Bei Polyolefinsubstraten wie PP ist das Dispersionsproblem von Piperazinpyrophosphat schwieriger zu lösen als die Kompatibilität. Selbst beim Vormischen können nach dem Extrudieren oder Spritzgießen immer noch weiße Flecken und Lochfraß auf der Oberfläche auftreten, was sowohl durch die „Materialeigenschaften als auch durch die Verarbeitung“ eingeschränkt wird.
Aus Sicht der Materialeigenschaften beträgt die Dichte von Piperazinpyrophosphat etwa 1,5 g/cm³, während die PP-Dichte nur 0,9 g/cm³ beträgt. Der erhebliche Dichteunterschied macht eine „Schichtung“ beim Mischen wahrscheinlich. Wenn die Partikelgrößenverteilung von Piperazinpyrophosphat ungleichmäßig ist (z. B. wenn es große Partikel über 5 μm enthält), erhöht sich die Kohäsionskraft zwischen den Partikeln, was es für die Schnecke schwierig macht, sie zu dispergieren.
Aus verarbeitungstechnischer Sicht ist der Mischschritt entscheidend. Ohne den Einsatz eines kombinierten Prozesses aus „Hochgeschwindigkeits-Vormischen + Doppelschnecken-Dispergierung“ und ohne ausschließliche Verwendung der Einschnecken-Extrusion liegt Piperazinpyrophosphat im Substrat in Form „kleiner Aggregate“ vor. Auch die Zufuhrreihenfolge ist wichtig. Die Zugabe des Basisharzes und des Härtemittels, gefolgt von Piperazinpyrophosphat, führt zu einer um über 30 % besseren Dispergierung als beim direkten Mischen.
Die Folgen einer schlechten Streuung gehen über das äußere Erscheinungsbild hinaus. Weiße Flecken und Lochfraß auf der Teileoberfläche können nachfolgende Beschichtungs- und Druckprozesse beeinträchtigen. Eine ungleichmäßige interne Verteilung führt zu „Totzonen des Flammschutzmittels“. Wenn beispielsweise die Konzentration von Piperazinpyrophosphat in einem bestimmten Bereich eines PP-Gerätegehäuses zu niedrig ist, kann es in diesem Bereich zu Verbrennungen kommen, wodurch die V-0-Flammschutznorm nicht erfüllt wird.

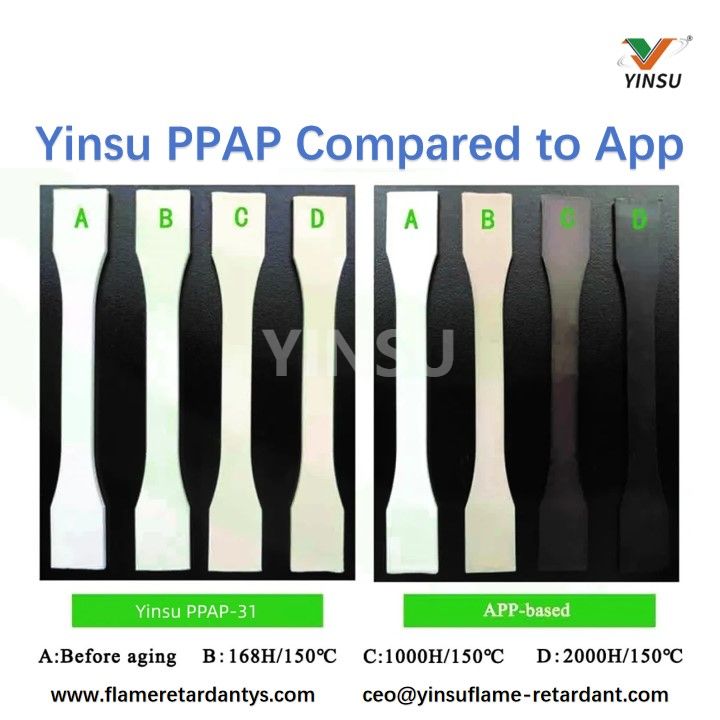

IV. Durchschnittliche Wasserbeständigkeit und Haltbarkeit.
In Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit neigt es zum Auslaugen, wodurch die Flammschutzwirkung verringert wird.
Piperazinpyrophosphatmoleküle enthalten eine kleine Anzahl hydrophiler Gruppen (z. B. Hydroxylgruppen), was zu einer relativ hohen Wasserlöslichkeit führt. Diese Eigenschaft stellt eine Herausforderung für seine Stabilität in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit dar.
Bei PP-Sonnenschirmen für den Außenbereich, ABS-Komponenten in Badezimmern oder Fahrzeuginnenräumen (wo die Fahrzeugtemperaturen im Sommer über 60 °C und die Luftfeuchtigkeit oft über 70 % liegen können) beispielsweise führt eine langfristige Einwirkung solcher Umgebungen dazu, dass Piperazinpyrophosphat langsam wandert und an die Oberfläche des Teils gelangt. Dies führt nicht nur zu einer Weißfärbung der Oberfläche und einem Glanzverlust, sondern kann auch zu einer Verringerung des Flammschutzmittelgehalts führen.
Um dieses Problem zu lösen, verwendet die Industrie üblicherweise „Modifikation + Oberflächenbeschichtung“. Durch die Beschichtung mit Silan-Haftvermittlern, Epoxidharzen etc. (Beschichtungsdicke 50–100 nm) kann die Wasserlöslichkeit um 30–50 % reduziert werden. Alternativ kann das Aufpfropfen unpolarer Gruppen (wie langkettige Alkylgruppen) die Grenzflächenhaftung mit Polyolefinsubstraten verbessern und das Auslaugen reduzieren. Allerdings erhöhen diese Methoden die Kosten um 10–15 %, und es können dennoch Probleme auftreten, wenn die Beschichtung ungleichmäßig ist.

V. Fazit
Nur durch die Lösung der Herausforderungen kann das wahre Potenzial von Piperazinpyrophosphat freigesetzt werden.
Die Umweltvorteile von Piperazinpyrophosphat sind unbestreitbar. Die oben genannten vier Hauptprobleme – Substratkompatibilität (einschließlich PP-Spritzgusstrennung), Verarbeitungsempfindlichkeit, Dispersion und Wasserbeständigkeit – bleiben jedoch „Hürden“, die eine großtechnische Anwendung einschränken. Für Unternehmen ist es notwendig, geeignete Modifikationslösungen (wie beschichtetes Piperazinpyrophosphat) und Verarbeitungstechniken (wie präzise Temperaturkontrolle, schrittweises Mischen) basierend auf ihren spezifischen Produktszenarien (z. B. Verwendung im Freien, Präzision der Verarbeitungstechnologie) auszuwählen. Insbesondere das Trennproblem beim PP-Spritzguss kann durch die direkte Auswahl von modifiziertem Piperazinpyrophosphat effizient gelöst werden, ohne dass die Menge des Flammschutzmittelzusatzes oder der Produktionsprozess angepasst werden muss.

Abschließende Erinnerung:
Der Hauptvorteil von modifiziertem Piperazinpyrophosphat besteht darin, dass „keine Prozessanpassung erforderlich ist“. Unternehmen müssen nicht in Gerätemodifikationen investieren. Durch die einfache Auswahl des geeigneten Modells basierend auf dem Produktszenario (z. B. hohe Temperatur/Feuchtigkeit, hohe Anforderungen an das Erscheinungsbild) können die Anwendungsprobleme von gewöhnlichem Piperazinpyrophosphat perfekt gelöst werden.
Wenn Ihr Produkt besondere Anforderungen stellt (z. B. Umgebungen mit extrem niedrigen Temperaturen, extrem dünne Wände) oder Sie spezifische Modellvergleiche von Lieferanten und Empfehlungen für kleine Testmuster erhalten möchten, hinterlassen Sie bitte einen Kommentar mit der Überschrift „Auswahl + Szenario“. Wir bieten Ihnen maßgeschneiderte Lösungen!
