Brom-Antimon ist bei 5 % zulässig, aber Halogenfrei benötigt 30 %? Lassen Sie uns über die Logik „Effizienz für Umweltfreundlichkeit“ bei flammhemmendem PP sprechen

Fazit in einem Satz:

Was Einsteiger bei der Compoundierung von flammhemmendem PP am schwersten zu verstehen finden, ist Folgendes: Warum erreicht ein Brom-Antimon-System V-0 mit nur 3-6 % Beladung, beim Wechsel zu einem phosphor-stickstoffhalogenfreien System muss man jedoch 25 % oder sogar 30 % hinzufügen? Das liegt keineswegs daran, dass halogenfreie Flammschutzmittel „ineffizient“ wären, sondern daran, dass die physikalischen und chemischen Feuerlöschmechanismen völlig unterschiedlich sind. Wenn Sie diese zugrunde liegende Logik nicht verstehen, werden Sie für immer zwischen „heimlichem Einmischen von Halogenen aus Kostengründen“ und „Einbruch der physikalischen Eigenschaften aufgrund hoher Belastung“ hin- und herwechseln.

Einleitung: Eine Formulierungsüberprüfung, die einen Neuling zerschmettert hat

Während des Projektüberprüfungstreffens letzte Woche kam Xiao Wang, der Formulierer, verärgert zu mir und hielt eine Reihe von Daten in der Hand: „Chef, der Kunde benötigt halogenfreies flammhemmendes PP. Nach meiner Erfahrung mit Brom-Antimon fügte ich 8 % halogenfreies Flammschutzmittel hinzu , aber es tropfte, sobald die Flamme entfernt wurde. Ich musste es auf 30 % erhöhen, um kaum V-0 zu erhalten, aber das Material ist so spröde wie ein Cracker. Und die Spritzgussanlage kann es überhaupt nicht verwenden. Ist dieses halogenfreie Pulver nicht gut?

Ich lächelte und fragte: „Glauben Sie, dass es zum Löschen eines Feuers effektiver ist, einen Eimer Sand zu werfen oder eine Handvoll chemisches Pulver darüber zu streuen?“

Dies ist die größte kognitive Schwelle bei halogenfrei flammhemmendem PP: Verschiedene Mechanismen bestimmen den grundlegenden Unterschied in der „Menge“.

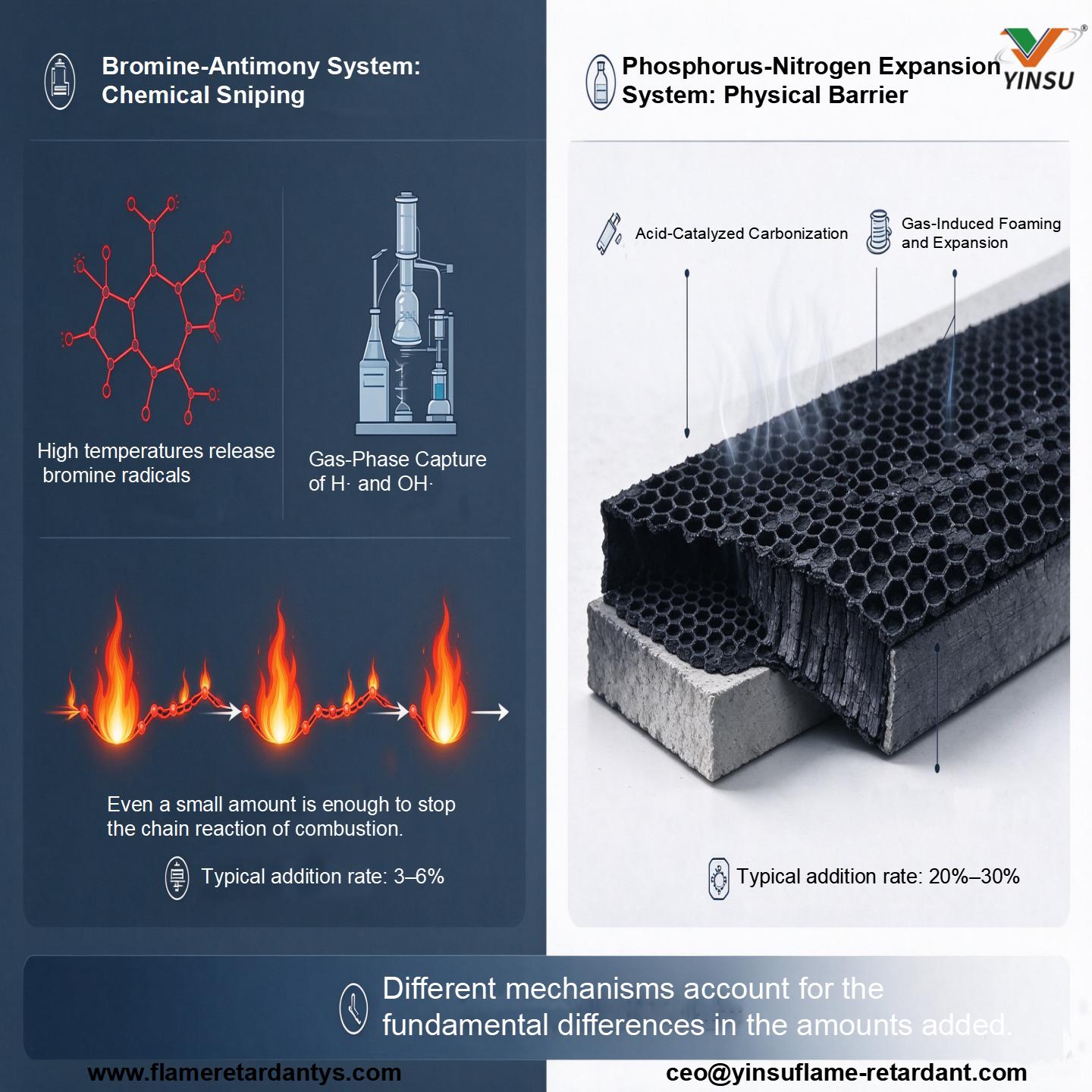

Rückverfolgbarkeit von Mechanismen: Warum ist das halogenfreie System ein „Big Eater“?

Schauen wir uns das mikroskopische physikalische Feld der Verbrennung an.

1. Der „chemische Scharfschütze“ des Brom-Antimon-Systems

Bromierte Flammschutzmittel setzen bei hohen Temperaturen Bromradikale frei. Diese Bromradikale wirken wie Scharfschützen, indem sie die Verbrennungskettenreaktion in der Gasphase direkt einfangen und beenden (wobei sie die Wasserstoff- und Hydroxylradikale verbrauchen, die die Flamme am Leben erhalten). Da es sich um eine chemische Reaktion auf molekularer Ebene handelt, erzielt eine sehr kleine Menge (3–6 %) eine massive Wirkung.

2. Die „physikalische Wand“ des Phosphor-Stickstoff-Systems

Das Phosphor-Stickstoff-Intumeszenzsystem (IFR) ist völlig anders. Es ist nicht gut im Scharfschützengewehr; es beruht auf „physikalischer Abwehr“. Beim Erhitzen katalysiert die Säurequelle die Verkohlung, und die Gasquelle setzt Gas frei, wodurch buchstäblich eine dicke, wabenartige Schaumkohleschicht auf die Materialoberfläche geblasen wird, um physikalisch gegen Sauerstoff und Hitze zu isolieren.

Um diese solide „Schaumwand“ zu errichten, müssen Sie genügend Material bereitstellen – Säurequelle, Gasquelle und Kohlenstoffquelle sind alle unverzichtbar. Aus diesem Grund benötigen herkömmliche halogenfreie Systeme oft eine Beladung von 20–30 %, um wirksam zu sein.

Die „drei Katastrophen“, die durch hohe Beladung verursacht werden

Da eine hohe Belastung erforderlich ist, ergibt sich ein technisches Spiel:

1. Mechanische Katastrophe: 30 % Pulver in PP eingemischt, ist wie das Einmischen von Sand in Teig; Schlagfestigkeit und Bruchdehnung fallen von einer Klippe ab.

2. Verarbeitungskatastrophe: Herkömmliche halogenfreie Pulver nehmen beim Durchgang durch Wasser leicht Feuchtigkeit auf und bilden sich aus, was zu klebrigen Strängen, Bruch und Schimmelablagerungen führt.

3. Kostenkatastrophe: Obwohl der Stückpreis möglicherweise günstiger ist als bei Brom-Antimon, ist die Beladung mehr als fünfmal höher, was die Gesamtkosten in die Höhe schnellen lässt.

Durchbruchspfade: Wie macht man den „Big Eater“ nutzbar?

Da die „Menge“ nicht gespeichert werden kann, müssen wir an „Form“ und „System“ arbeiten.

Durchbruch 1: Verwenden Sie „hochkonzentrierte Masterbatches“, um Platz für die Formulierung freizugeben

Bei der gleichen Gesamtbeladung von 30 % enthält die Masse bei Verwendung von Pulvern mit niedriger Konzentration unwirksame Träger (minderwertiges Harz, Talk usw.) und die physikalischen Eigenschaften werden unweigerlich zusammenbrechen. Sie müssen hochkonzentrierte Masterbatches verwenden. beispielsweise YINSU PQ-75M hat einen aktiven Phosphor-Stickstoff-Flammschutzgehalt von bis zu 75 %. Die Zugabe von 30 Teilen Masterbatch bedeutet, dass 22,5 Teile das eigentliche Flammschutzmittel sind, das die Arbeit verrichtet, wodurch viel mehr Platz für Glasfasern und Härtemittel bleibt. Eine kontraintuitive Regel lautet: Je höher der Glasfaseranteil, desto geringer kann die halogenfreie Beladung sein. Reines PP benötigt beispielsweise 34 %, aber in Systemen mit Langglasfaserverstärkung (LGF 40–60 %), da Glasfaser selbst nicht brennbar ist (wodurch der Kraftstoff verdünnt wird), wird durch Zugabe von etwa 23 % V-0 (1,5 mm) erreicht.

Durchbruch 2: Eliminieren Sie APP, um die Produktionslinie zu retten

Halogenfreie Flammschutzmittel, die klebrige Fäden und Ausblühungen verursachen, sind in der Regel auf Ammoniumpolyphosphat (APP) zurückzuführen. APP ist gut wasserlöslich! Beim Eintritt der heißen Strähne in das Wasserbad löst sich die Oberfläche auf und fällt ab.

PQ-75M entfernt APP vollständig aus der Formulierung – kein Wasseraustritt, kein Ausblühen. Es hat den UL 746C 70°C×168h Wasserimmersionstest wirklich bestanden. Auch nach dem Einweichen bleibt die Flammschutzwirkung absolut stabil und die Produktionslinie läuft sauber.

Durchbruch 3: Extreme Ratings basieren auf „Compounding“

Wenn die Wandstärke unter 1,5 mm sinkt, funktioniert ein einfaches Aufschichten des Materials nicht mehr. Der extreme Ansatz von PQ-75M besteht in der Compoundierung mit gaserzeugenden und säurehaltigen Flammschutzmitteln. Nach dem Compoundieren hält es 0,75 mm V-0 stand und übersteht sogar die gefürchteten Glühdrahttests GWIT 750 °C und GWFI 960 °C für Gerätegehäuse.

Gibt es kostensparende Alternativen, wenn Sie nicht auf Halogenfreiheit bestehen?

Wenn der Kunde nicht nach Europa exportiert oder keinen hohen Flammschutz benötigt , muss er sich nicht mit mehr als 30 Teilen halogenfreier Systeme herumschlagen. Sie können ihnen eine andere Berechnung anbieten:

• Herabstufung auf V-2 (interne Teile): PPV2-8H (Brom-Phosphor-Verbindung) wird empfohlen. Durch Hinzufügen von nur 3–10 % wird T2,0 mm V-2 erreicht. Es verfügt über eine extrem hohe Toleranz gegenüber Mahlgut und POE-gehärteten Materialien und reduziert die Zerkleinerungskosten auf ein Minimum.

• V-0 mit Wasserbeständigkeit: Empfohlen PPV2-6. Obwohl es sich um ein System mit niedrigem Halogengehalt handelt, ist seine thermische Stabilität ausgezeichnet. Durch die Zugabe von 6–10 % wird ein tropfarmes V-0 (2,0 mm) erreicht; Wenn nur V-2 benötigt wird, fügen Sie 2-8 % hinzu. Es ist wasserbeständig, nicht ausblühend und verfügt über ein perfektes Gleichgewicht in den elektrischen Eigenschaften – der Preis-Leistungs-König für elektronische Teile für den Außenbereich.

FAQ: Fragen zur Hochfrequenzfolter zu halogenfreiem PP

F1: Der Kunde besteht auf Halogenfreiheit, möchte es aber auch günstig. Kann ich weniger PQ-75M hinzufügen?

Absolut nicht. Das halogenfreie Intumeszenzsystem hat einen „kritischen Schwellenwert“. Unterhalb von etwa 25 % kann sich die Kohleschicht einfach nicht bilden und der Test schlägt sofort fehl. Um Kosten zu sparen, können Sie nur das System wechseln (z. B. auf PPV2-6).

F2: Warum kann ich nach dem Hinzufügen von Glasfasern weniger halogenfreies Flammschutzmittel hinzufügen?

Weil Glasfaser „Stein“ ist; es brennt nicht. Die Zugabe von 30 % Glasfaser entspricht einer Verdünnung des brennbaren PP-Harzes um die Hälfte. Bei weniger Brennstoff wird der Flammschutzmittelbedarf , der zur Aufrechterhaltung der gleichen Dicke der Kohleschicht erforderlich ist, auf natürliche Weise reduziert.

F3: Halogenfreie PP-Teile sehen immer gräulich oder gelblich aus. Wie kann man das lösen?

Überprüfen Sie zunächst, ob die Verarbeitungstemperatur zu hoch ist (was zu Zersetzung führt); Zweitens wählen Sie ein Masterbatch mit guter thermischer Stabilität (wie PQ-75M). Drittens: Wenn rein weiße Teile erforderlich sind, überspringen Sie das Phosphor-Stickstoff-System und gehen Sie direkt zu weißem ADP (Aluminiumdiethylphosphinat) über.

Die oben genannten Mechanismen und Datenzusammenfassungen dienen nur als Referenz. Wenn Sie die Kosten für Flammschutzmittel berechnen, achten Sie nicht nur auf den Stückpreis, sondern berechnen Sie die „Gesamtkosten für die Erreichung von V-0“ plus die „Kosten für Ausfallzeiten für die Reinigung“. Wenn Sie Kopfschmerzen wegen der Verschlechterung der physikalischen Eigenschaften aufgrund einer hohen Beladung mit Halogenfreiheit haben, bringen Sie Ihr Grundmaterial zu YINSU Flame Retardant, und wir geben Ihnen eine klare Abrechnung.
